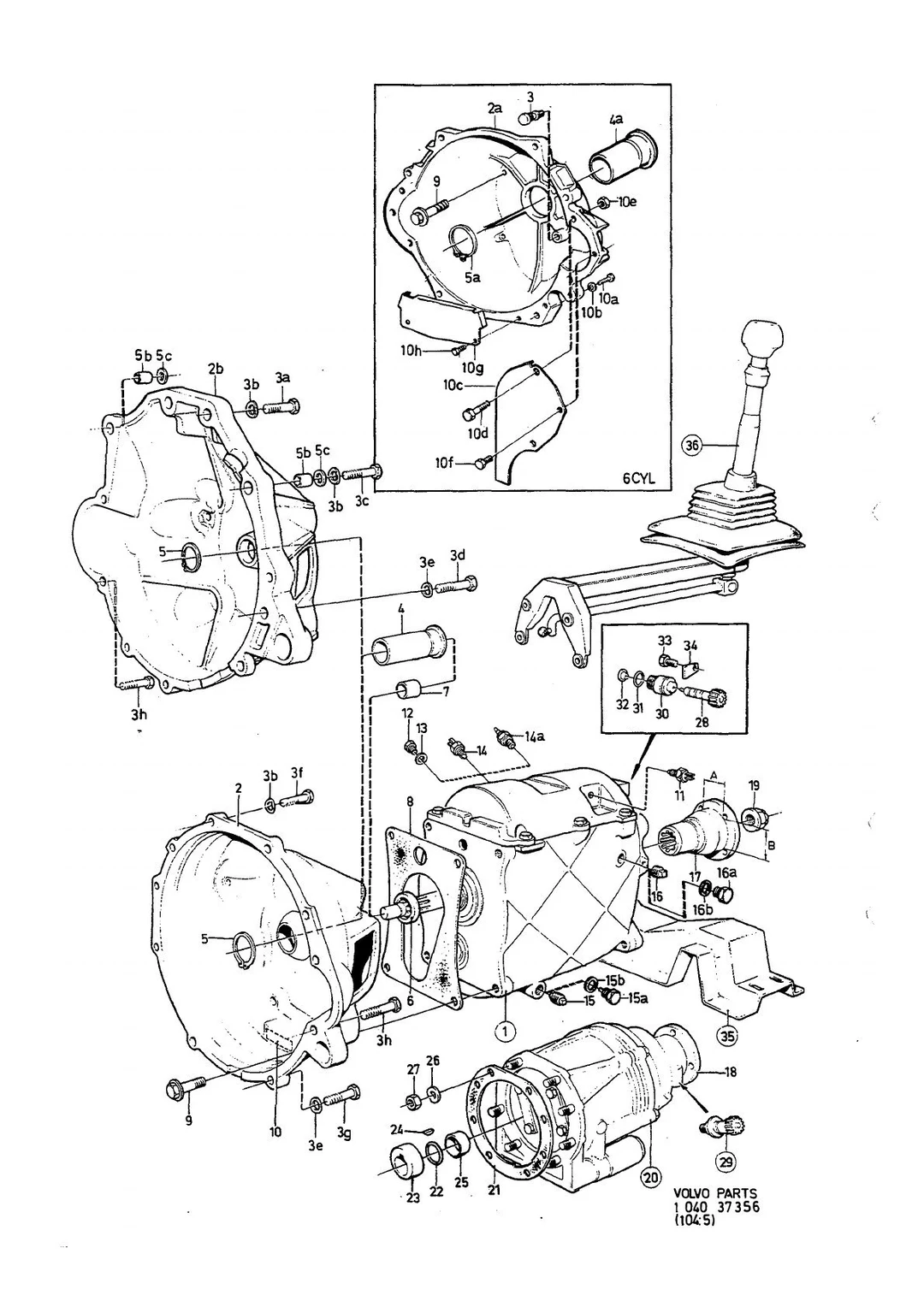

Girkasse, manuell til Volvo 240/260 1979-84 — Sprengskisse

1. 1)Utveksling 4.03/1, girkasse merket 1208611
2. 1)Merket Laycock 119036 B23F. Erstattet av 1, stk. 1208698-9.
3. 1)Merket Laycock 119205 B19ET, B21ET, B21FT. Erstattet av 1, stk. 5003895-9
4. 5)(1209293)(1377334)M18
5. 6)Merket Laycock 119035 B19ET, B21ET, B21FT. Erstattet av 1, stk. 1208695-5
6. •Utveksling 3.71/1, girkasse merket 1208119, 1208121, 1208140, 1208142, 1208144, 1208151, erstattet av 1 stk 1208160-0
7. •Utveksling 3.71/1, girkasse merket 1208120, 1208122, 1208141, 1208143, 1208145, 1208211. Erstattet av 1 stk 1208289-7
8. •Utveksling 3.71/1, girkasse merket 1208444,
9. •Utveksling 4.03/1, girkasse merket 1208134, 1208160, 1208199, 1208225, 1208257. Erstattet av 1, stk. 1208611-2.
10. •Utveksling 4.03/1, girkasse merket 1208136, 1208161, 1208226, 1208230, 1208258, 1208330. Erstattet av 1 stk 1208444-8
11. •Utveksling 4.03/1. Erstattet av 1, stk. 1208444-8
12. •Utveksling 3.71/1, girkasse merket 1208176, 1208216. Erstattet av 1, stk. 1208160-0
13. •Utveksling 3.71/1, girkasse merket 1208177, 1208192, 1208217. Erstattet av 1, stk. 1208444-8
14. •Utveksling 4.03/1, girkasse merket 1208256, 1208259, 1208270. Erstattet av 1, stk. 1208289-7
15. •Utveksling 4.33/1, girkasse merket 1208354, 1208355. Erstattet av 1, stk. 1208611-2.
16. •(1220769), 4-syl.
17. •6-sylindret
18. •(1232176), diesel
19. •Innvendig diameter 13,5 mm
20. •D24. ENG-CW001171. (955326)(949366), D20 D24. ENG CW001171-.
21. •Innvendig diameter 10,5 mm
22. •4-syl., diesel
23. •4-syl.. Girkasse merket 1208230 nr.-156204, 1208256 nr.-122224, 1208258 nr.-182430, 1208330 nr.-114390.
24. •Diesel
25. •6-syl.
26. •A = 36,7 mm WI = 45,4 mm (384281)
27. •A = 41,3 mm,W1 = 51,1 mm
28. •Merket Laycock 115660 B19A, B19E, B23A, B23E, B21A, B21E. Girkasse merket 1208120, 1208141, 1208230. Erstattet av 1, stk. 1208695-5, 1, stk. 1209348-0.
29. •Merket Laycock 115659 B27A, B27E, B28A, B28F. Girkasse merket 1208122, 1208143, 1208211, 1208226, 1208256, 1208258. Erstattet av 1, stk. 1208695-5.
30. •Merket Laycock 115940 B23F. Girkasse merket 1208330. Erstattet av 1, stk. 1208698-9.
31. •Merket Laycock 115928 B21ET, B28E. Girkasse merket 1208177, girkasse merket 1208192. Erstattet av 1, stk. 1208695-5.
32. •Merket Laycock 115933 B21ET. Girkasse merket 1208192, 1208256. Erstattet av 1, stk. 1208695-5.
33. •Merket Laycock 115895 D20, D24. Girkasse merket 1208136. Erstattet av 1, stk. 1208695-5, 1, stk. 1209348-0.
34. •Merket Laycock 115925. Erstattet av 1, stk. 1208695-5. Girkasse merket 1208422, 1208405.
35. •Merket LAYCOCK 119205
36. •Utveksling bakaksel 3.15:1
37. •Utveksling bakaksel 3.31:1
38. •Utveksling bakaksel 3.54:1
39. •Utveksling bakaksel 3.73:1
40. •Bakakselutveksling 3.91:1, bakakselutveksling 4.56:1

Ordliste — Volvos forkortelser

RATIO

utvekslingsforhold

4CYL

4-sylindret bensinmotor

6CYL

6-sylindret bensinmotor

DSL

diesel

I.DIA

innvendig diameter

LG

lengde

L.H.D

venstrestyrt

R.H.D

høyrestyrt

242

242 (2-dørs)

244

244 (4-dørs)

245

245 (stasjonsvogn)

262

262 (2-dørs)

264

264 (4-dørs)

265

265 (stasjonsvogn)

WI

bredde

SP

erstattet artikkel

NS

lagerføres ikke som reservedel

EU

bytteenhet

• 1208144 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr
• NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
