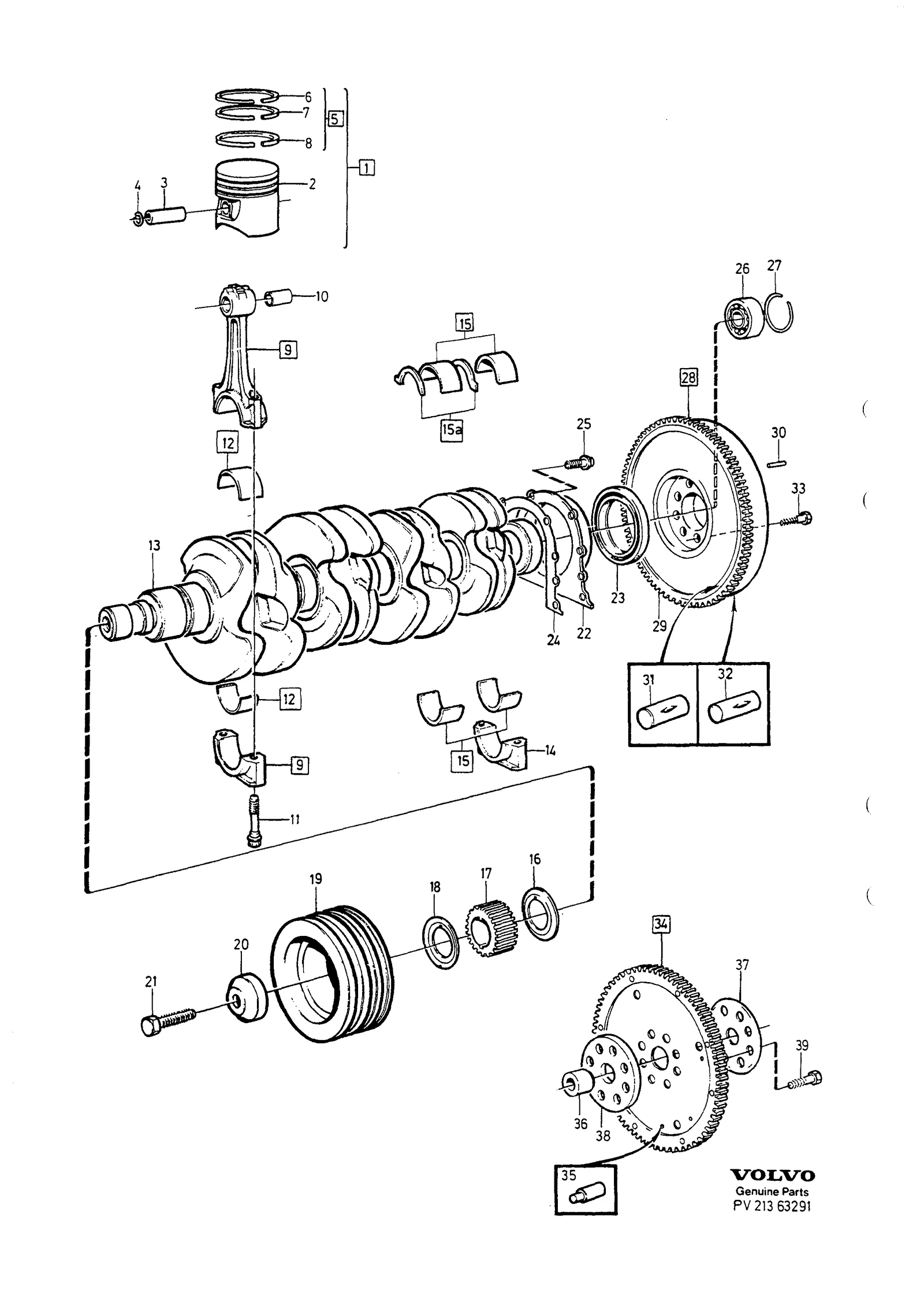

Veivverk til Volvo 740/760 · Volvo 740 1988-90

Motor · Volvo 740 1988–90 · VEIVVERK · 21 · side 169

Klikk på et tall for å se artiklene

40 posisjoner · 19 i sortiment

40 deler · 19 i sortiment

1 Kolvsats komplett— lagerføres ikke som reservedel

Merknad: B200K 1289116,1289117 91/93 OCTANE

Antall per bil: B200 4

1 Kolvsats komplett— lagerføres ikke som reservedel

Merknad: B200K 1289114,1289115 97/98 OCTANE

Antall per bil: B200 4

409,00 krinkl. mva

Antall per bil: B200 4

1 Kolvsats komplett— lagerføres ikke som reservedel

Passer: B200E · B200F

1 Kolvsats komplett— lagerføres ikke som reservedel

Passer: B200ET

1 Kolvsats komplett— lagerføres ikke som reservedel

Passer: B230E

Antall per bil: B230 4

1 849,00 krinkl. mva

Antall per bil: B230 4

1 Kolvsats— lagerføres ikke som reservedel

Passer: B230K

1 799,00 krinkl. mva

Antall per bil: B230 4

1 Kolvsats komplett— lagerføres ikke som reservedel

Passer: B230ET

1 377,00 krinkl. mva

Antall per bil: B230 4

1 377,00 krinkl. mva

Antall per bil: B230 4

1 Kolvsats komplett— lagerføres ikke som reservedel

Passer: Årsmodell –1989 · B230F

Antall per bil: B230 4

1 Kolvsats komplett— lagerføres ikke som reservedel

Passer: Årsmodell 1990– · B230F

1 Kolvsats komplett— lagerføres ikke som reservedel

Passer: Årsmodell –1989 · B230FT

Antall per bil: B230 4

1 Kolvsats komplett— lagerføres ikke som reservedel

Passer: Årsmodell 1990– · B230FT, GT-utførelse

2 Kolv— inngår i sett + NS

inngår i sett

Antall per bil: B200 4

3 Kolvtapp— inngår i sett + NS

inngår i sett

Antall per bil: 8

inngår i sett

Antall per bil: B200 1

6 Kompressionsring— inngår i sett + NS

7 Kompressionsring— inngår i sett + NS

8 Oljeavkastarring— inngår i sett + NS

Antall per bil: 1

9 Vevstake— lagerføres ikke som reservedel

Antall per bil: 4

Antall per bil: 8

449,00 krinkl. mva

Antall per bil: 1

469,00 krinkl. mva

Antall per bil: 1

829,00 krinkl. mva

Antall per bil: 1

12 Lagerskål övre— inngår i sett + NS

12 Lagerskål undre— inngår i sett + NS

erstattet artikkel→ 1378980

Antall per bil: 1

14 Lageröverfall

Merknad: Se gruppe 21, side 167 (CYLINDERBLOCK)

649,00 krinkl. mva

Antall per bil: 1

15 Lagerskål övre— inngår i sett + NS

15 Lagerskål undre— inngår i sett + NS

100,00 krinkl. mva

Antall per bil: 1

15a Tryckbricka främre— inngår i sett + NS

15a Tryckbricka bakre— inngår i sett + NS

Antall per bil: 1

339,00 krinkl. mva

Antall per bil: 1

119,00 krinkl. mva

Antall per bil: 1

889,00 krinkl. mva

Antall per bil: 1

94,00 krinkl. mva

Antall per bil: 1

82,00 krinkl. mva

Antall per bil: 1

89,00 krinkl. mva

Inngår i sett

Antall per bil: 1

24,00 krinkl. mva

Inngår i sett

Antall per bil: 1

Antall per bil: 6

79,00 krinkl. mva

Antall per bil: 1

22,05 krinkl. mva

Antall per bil: 1

Antall per bil: B200 1

Antall per bil: 1

39,00 krinkl. mva

Antall per bil: 3

Antall per bil: 2

Antall per bil: 1

68,00 krinkl. mva

Antall per bil: 8

3 899,00 krinkl. mva

Antall per bil

automatgir B200K (3531275)1
(1326336),AUTO.TRANS B200E,B200ET,B230K, B230E, B230F 1289143 B230FT 1289151,12891531

Antall per bil: B230 1

4 199,00 krinkl. mva

Antall per bil: B230 1

35 Stift— lagerføres ikke som reservedel

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

68,00 krinkl. mva

Antall per bil: 8

Bakre endedeksel med pakkboks til Volvo B18, B20, Bakre
Volvo OE-nr1218634579,00 kr
- 430134 Packning vevaxelgavel bakre till Volvo B18, B20, B30 -1975 × 1
- 430118 Packbox bakre vevaxelgavel till Volvo Amazon, PV, P1800, 140, 164, 240, 340, 360, 740, 760, 940 × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 240 1988 · 740 / 760 1985–87 · 760 1988

Se deler i butikken: Volvo 700 b200 vevrorelse volvo b200 · Vevrorelse volvo b230

Fra Volvos originalkatalog

Katalog: 740 1988–90
Gruppe · side: Gruppe 21 · Katalogside 169
Antallkolonner: A = B200 · B = B230

Hva tallene betyr

–)B230F · Årsmodell –1989
–)B230F · Årsmodell 1990–
–)B230FT · Årsmodell –1989
–)B230FT, GT-utførelse · Årsmodell 1990–
–)Oversize: 0,03 mm
–)Oversize: 0,38 mm
–)Oversize: 0,76 mm
–)Oversize: 0,38 mm; Alt. nr 272108
–)Oversize: 0,76 mm; Alt. nr 272109
–)B200E · B200F
–)B200ET
–)B230E
–)Oversize: 0,30 mm; Alt. nr 272120
–)Oversize: 0,60 mm; Alt. nr 272121
–)B230K
–)Oversize: 0,3mm
–)Oversize: 0,6mm
–)B230ET
–)Oversize: 0,30 mm
–)Oversize: 0,60 mm
–)Oversize: 0.03mm
–)Oversize: 0.30mm; Alt. nr 272124
–)Oversize: 0.60mm; Alt. nr 272125
–)Oversize: 0.03 mm
–)Oversize: 0.30 mm
–)Oversize: 0.60 mm
–)Oversize: 0,30 mm; Alt. nr 272132
–)Oversize: 0,60 mm; Alt. nr 272133
–)Unntatt turbo, Standardutførelse
–)Unntatt turbo; Oversize: 0.38mm
–)Unntatt turbo; Oversize: 0.76mm
–)Turbo; Alt. nr 275366; Standardutførelse
–)Turbo; Oversize: 0.38mm; Alt. nr 275367
–)Turbo; Oversize: 0.76mm; Alt. nr 275368
–)Unntatt turbo; Oversize: 0.30mm
–)Unntatt turbo; Oversize: 0.60mm
–)Turbo, Standardutførelse
–)Turbo; Oversize: 0.30mm
–)Turbo; Oversize: 0.60mm
–)Standardutførelse
–)Underdimension: 0,25 mm
–)Underdimension: 0,50 mm
–)Se gruppe 21, side 167
1)Standardutførelse
3)Standardutførelse
1)Underdimension: 0,25 mm
3)Underdimension: 0,25 mm
1)Underdimension: 0,50 mm
3)Underdimension: 0,50 mm
–)Oversize: 0,1 mm
–)Alt. nr 1357620
–)Alt. nr 1336821
–)Alt. nr 6842093
–)Alt. nr 968869
–)Manuell växellåda
–)Manuell växellåda, B200K
–)Manuell växellåda, B230F, M46
–)For 1317359
–)Automatväxellåda, B200K; Alt. nr 3531275
–)Automatväxellåda, B230ET
–)Automatväxellåda

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (19)

–)B200K 1289116,1289117 91/93 OCTANE
–)STD MARKED D
–)STD MARKED G
–)B200K 1289114,1289115 97/98 OCTANE
–)STD MARKED D (272106)
–)(272107),STD MARKED G
–)(272101),STD MARKED G
–)(272118),STD MARKED D
–)(272119),STD MARKED G
–)STD MARKED D (272122)
–)STD MARKED G (272123)
–)(272130),STD MARKED D
–)STD MARKED G (272131)
1)FOR B230 REPL 1 PCS 270906-1, 1 PCS 1378963-1, 1PCS 1378980-5. FOR B200 REPL 1 PCS 270906-1, 1 PCS 1378967-2, 1 PCS 1378980-5.
–)MAN.TRANS B200E, B200ET, B230E, B230F 1289168 M47, B230K, B230ET. B230FT 1289150, 1289152.
–)MAN.TRANS B200F B230F 1289252,1289378,1289380. B230FT/GT 1289272, 1289274,1289316.
–)(1326336),AUTO.TRANS B200E,B200ET,B230K, B230E, B230F 1289143 B230FT 1289151,1289153
–)AUTO.TRANS B230F 1289253,1289261 (3531276)
–)AUTO.TRANS B200F. B230FT/GT 1289271, 1289275. (3531276)

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

O.S: oversize
B200E: 2,0 l 4-cyl insprutning (240/740)
B200F: 2,0 l 4-cyl insprutning, katalysator (240/740/940)
B200ET: 2,0 l 4-cyl insprutning turbo (740)
B230E: 2,3 l 4-cyl insprutning (240/740)
B230K: 2,3 l 4-cyl förgasare (240/740)
B230ET: 2,3 l 4-cyl insprutning turbo (740)
B230F: 2,3 l 4-cyl insprutning, katalysator (240/740/940)
B230FT: 2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo)
GT: GT-utførelse
TURBO: turbo
STD: standardutførelse
U.S: underdimension
MAN.TRANS: manuell växellåda
B200K: 2,0 l 4-cyl förgasare (240/740)
AUTO.TRANS: automatväxellåda

Slik leser du numrene

272114 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
