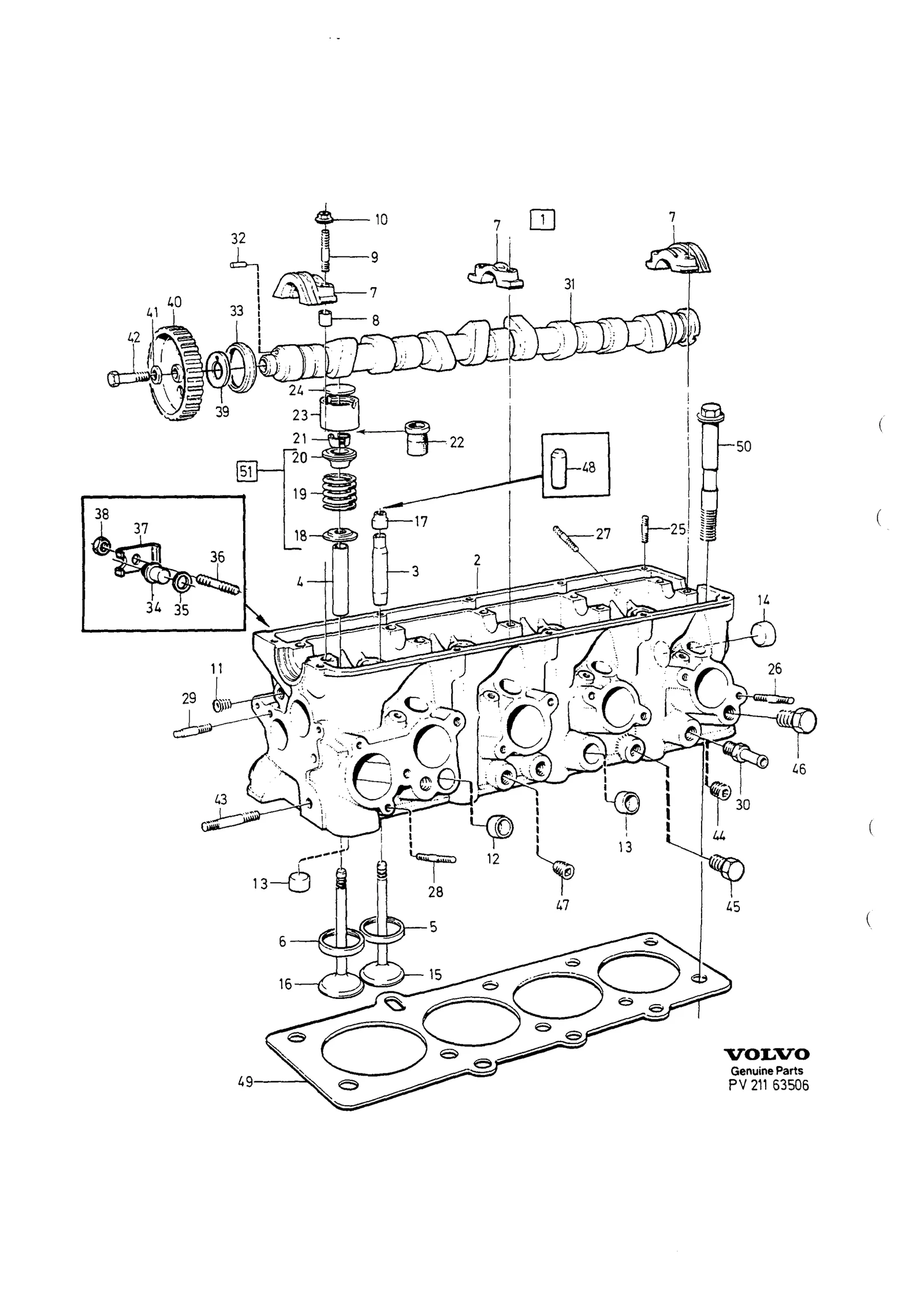

Topplokk til Volvo 740/760 · Volvo 740 1988-90 — Sprengskisse

1. 1)Plugg 1)
2. 1)Pakningssett 1) (1378487)
3. 1)Pinnebolt 1)
4. 1)Klemme 1)
5. 1)Mutter 1)
6. 2)Skive 2) 3)
7. 4)Servicesett 4) B200/230F, B230FT/GT
8. •B200K erstattet av 1 stk 5003551-8.
9. •B200E erstattet av 1 stk 5003556-7.
10. •B230K erstattet av 1 stk 5003619-3.
11. •B230E erstattet av 1 stk 5003556-7.
12. •B230ET erstattet av 1 stk 5003557-5.
13. •Standard, ytre diameter 13,5
14. •Standard, ytre diameter 46,0 (1266416)
15. •Standard, ytre diameter 38,0 (1266419)
16. •Standard, ytre diameter 17,5
17. •Standard, ytre diameter 21,0
18. •Overdimensjon, ytre diameter 25,0
19. •Standard, ytre diameter 29,0
20. •Overdimensjon, ytre diameter 33,0
21. •Unntatt turbo
22. •Unntatt B200ET,B200F,B230F,B230FT/GT
23. •Tykkelse 3,30 mm
24. •Tykkelse 3,35 mm
25. •Tykkelse 3,40 mm
26. •Tykkelse 3,45 mm
27. •Tykkelse 3,50 mm
28. •Tykkelse 3,55 mm
29. •Tykkelse 3,60 mm
30. •Tykkelse 3,65 mm
31. •Tykkelse 3,70 mm
32. •Tykkelse 3,75 mm
33. •Tykkelse 3,80 mm
34. •Tykkelse 3,85 mm
35. •Tykkelse 3,90 mm
36. •Tykkelse 3,95 mm
37. •Tykkelse 4,00 mm
38. •Tykkelse 4,05 mm
39. •Tykkelse 4,10 mm
40. •Tykkelse 4,15 mm
41. •Tykkelse 4,20 mm
42. •Tykkelse 4,25 mm
43. •Tykkelse 4,30 mm
44. •Tykkelse 4,35 mm
45. •Tykkelse 4,40 mm
46. •Tykkelse 4,45 mm
47. •Tykkelse 4,50 mm
48. •Tykkelse 3,50-4,15 mm
49. •Ventildeksel
50. •Innløpsrør unntatt B200K,B230K, lengde 42 mm
51. •Innløpsrør unntatt B200K,B230K
52. •Innløpsrør, lengde 45 mm, B200K,B230K
53. •Innløpsrør unntatt turbo
54. •Eksosrør turbo
55. •Eksosrør
56. •Termostat
57. •Fjærstyring (961656), varmeapparat
58. •Merket Y, B200K
59. •Merket V, B200E
60. •Merket T, B200ET
61. •Merket M, B200F
62. •Merket V, B230E
63. •Merket A, B230ET
64. •Merket M, B230F
65. •Merket T, B230FT/GT
66. •Merket T, B230K
67. •Fjærstift
68. •Tetningsring (1306333)
69. •Remskive (1219322)
70. •Skive
71. •Pinnebolt, strammerulle
72. •Plugg, alternativ 3/8"
73. •Plugg, alternativ M12
74. •Plugg, alternativ M14
75. •Plugg
76. •Hylse for montering av ventilskafttetninger
77. •Pakning
78. •Skrue

Ordliste — Volvos forkortelser

GT

GT-utførelse

STD

standardutførelse

O.DIA

utvendig diameter

O.S

overstørrelse

TURBO

turbo

THK

tykkelse

LG

lengde

• 5003550 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
