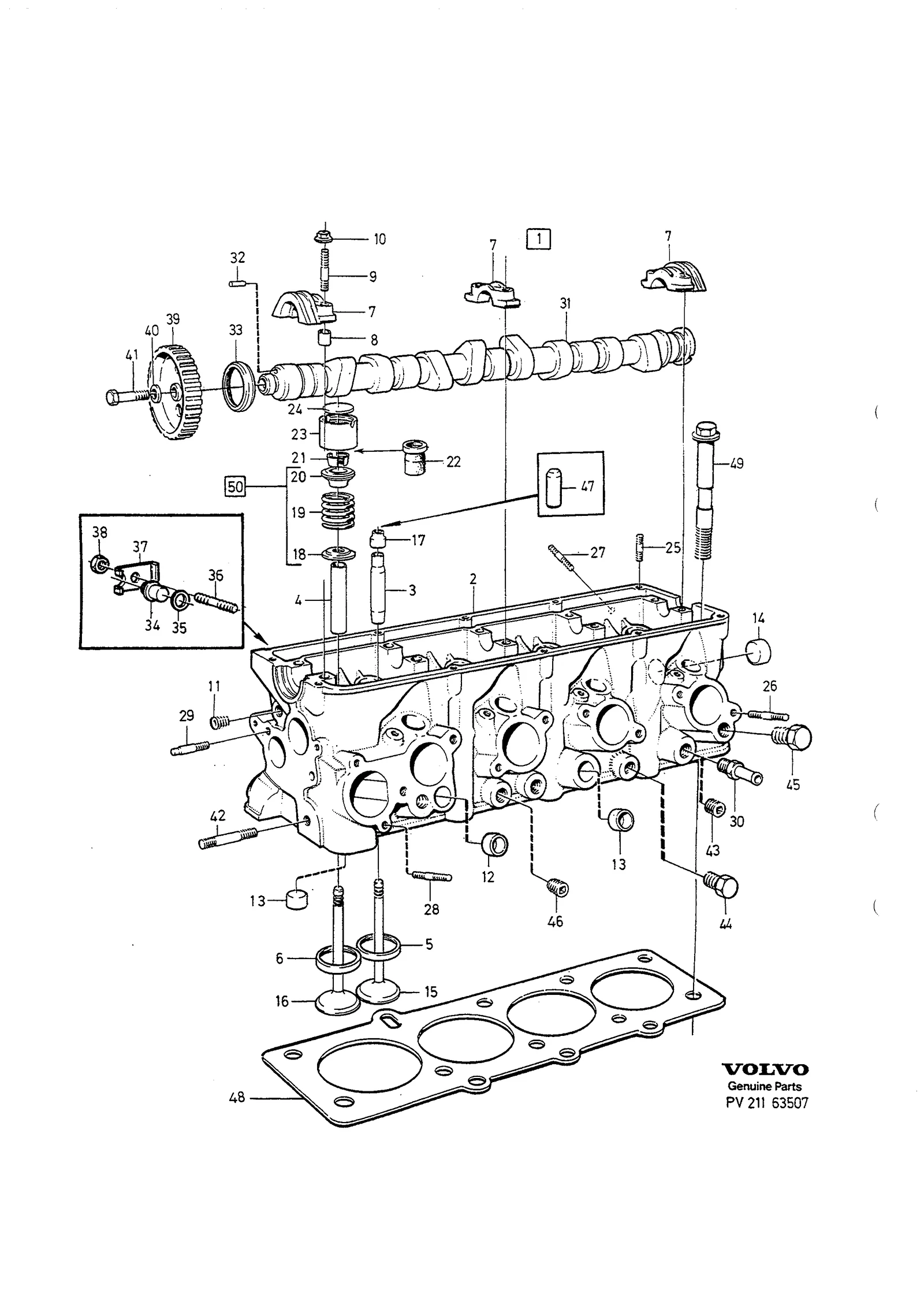

Topplokk til Volvo 740/760 · Volvo 740 1991- — Sprengskisse

1. 1)B230F/G
2. 1)B200F, B200FT, 1) B230F/G
3. 1)Merket M 1) B230F/G
4. 2)B230F/G (9122199)
5. 2)B200E, B230E, 2) B230F/G
6. 2)Merket VX3 2) B230F/G
7. 4)Eksklusive B200/230E
8. •B200F/G
9. •Std. ytre diameter 13.5mm
10. •Std., ytterdiameter 46.0mm (1357651)
11. •Std., ytterdiameter 38.0mm (1266419)
12. •Std. ytre diameter 17.5mm
13. •Std. ytre diameter 21.0mm
14. •Overdimensjon, utvendig diameter 25.0 mm
15. •Std. ytre diameter 29.0mm
16. •Overdimensjon, utvendig diameter 33.0 mm
17. •Tykkelse 3.30 mm
18. •Tykkelse 3.35 mm
19. •Tykkelse 3.40 mm
20. •Tykkelse 3.45 mm
21. •Tykkelse 3.50 mm
22. •Tykkelse 3.55 mm
23. •Tykkelse 3.60 mm
24. •Tykkelse 3.65 mm
25. •Tykkelse 3.70 mm
26. •Tykkelse 3.75 mm
27. •Tykkelse 3.80 mm
28. •Tykkelse 3.85 mm
29. •Tykkelse 3.90 mm
30. •Tykkelse 3.95 mm
31. •Tykkelse 4.00 mm
32. •Tykkelse 4.05 mm
33. •Tykkelse 4.10 mm
34. •Tykkelse 4.15 mm
35. •Tykkelse 4.20 mm
36. •Tykkelse 4.25 mm
37. •Tykkelse 4.30 mm
38. •Tykkelse 4.35 mm
39. •Tykkelse 4.40 mm
40. •Tykkelse 4.45 mm
41. •Tykkelse 4.50 mm
42. •Tykkelse 3.50-4.15mm
43. •Merket V B200E, B230E
44. •Merket M, B200F/G
45. •Merket T, B200FT
46. •Alternativ. 3/8"
47. •Alternativ. M12
48. •Alternativ. M14

Ordliste — Volvos forkortelser

STD

standardutførelse

O.DIA

utvendig diameter

O.S

overstørrelse

THK

tykkelse

LG

lengde

• 5003556 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
