Koppling kopplingsreglage · 517Volvo 740 1991 · side 523Vis sprengskisse

Koppling kopplingsreglage · 518Volvo 740 1991 · side 523Vis sprengskisse

Koppling kopplingsreglage · 521Volvo 740 1991 · side 527Vis sprengskisse

HuvudcylinderVolvo 740 1991 · side 531Vis sprengskisse

ManövercylinderVolvo 740 1991 · side 533Vis sprengskisse

Alle sprengskisser

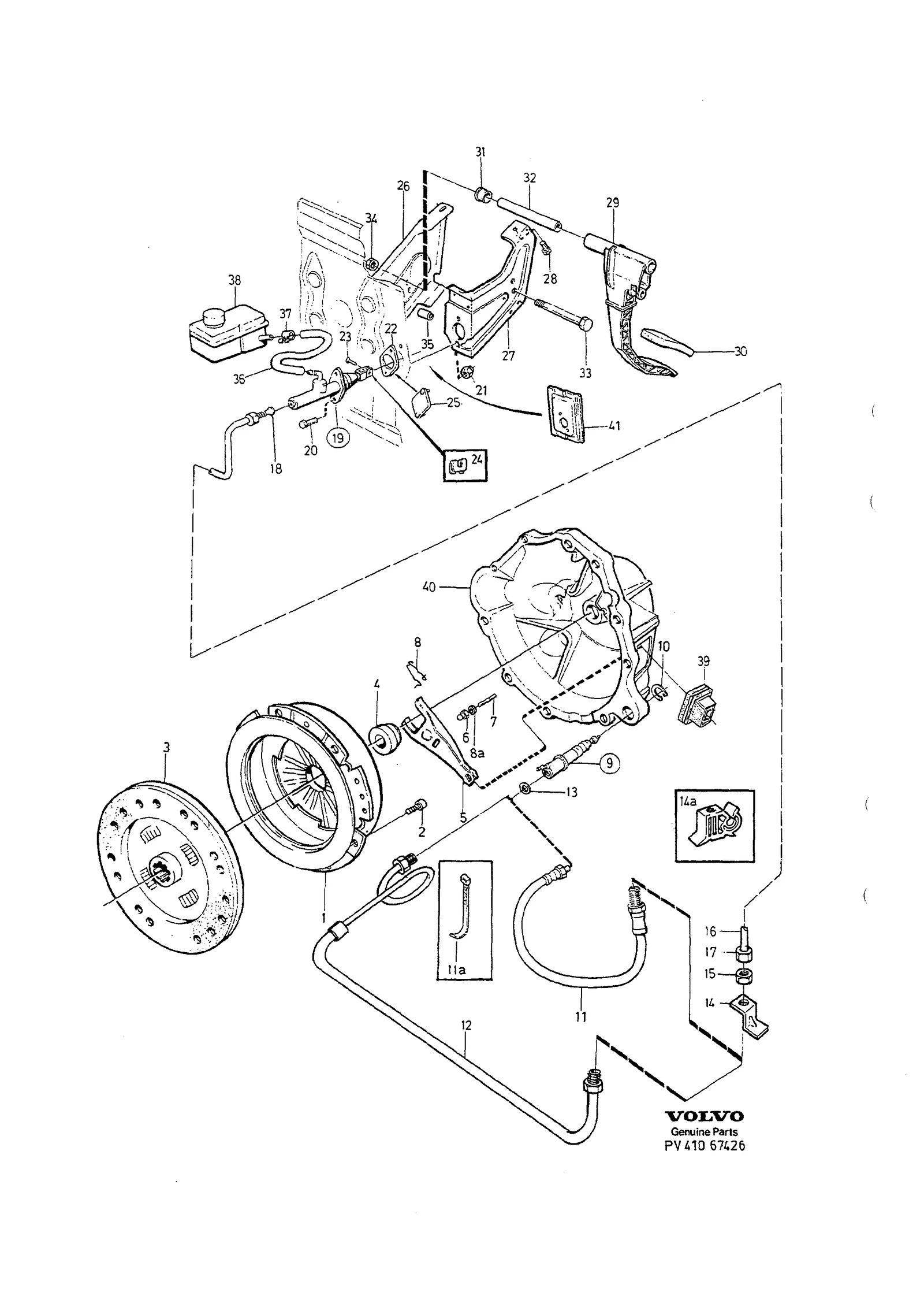

Clutch, clutchbetjening til Volvo 740/760 · Volvo 740 1991-

Clutch · Volvo 740 1991 · CLUTCH, CLUTCHBETJENING · 41 · side 523

Klikk på et tall for å se artiklene

46 posisjoner · 33 i sortiment

46 deler · 33 i sortiment

Antall per bil: 1

Antall per bil: 2) 1

13,00 krinkl. mva

Antall per bil: 6

13,00 krinkl. mva

Antall per bil: 6

Antall per bil: 1

279,00 krinkl. mva

Antall per bil: 1

279,00 krinkl. mva

Antall per bil: 1

149,00 krinkl. mva

Antall per bil: 1

149,00 krinkl. mva

Antall per bil: 1

46,00 krinkl. mva

Antall per bil: 1

38,00 krinkl. mva

Antall per bil: 1

38,00 krinkl. mva

Antall per bil: 1

46,00 krinkl. mva

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 2) 1

1,00 krinkl. mva

Antall per bil: 1) 1

3,00 krinkl. mva

Antall per bil: 1

829,00 krinkl. mva

Antall per bil: 1

829,00 krinkl. mva

Antall per bil: 1

339,00 krinkl. mva

Antall per bil: 2) 1

20,00 krinkl. mva

Antall per bil: 1

339,00 krinkl. mva

Antall per bil: 2) 1

Antall per bil: 1) 1

Antall per bil: 2) 1

75,00 krinkl. mva

Antall per bil: 1

5,00 krinkl. mva

Antall per bil: 1

5,00 krinkl. mva

Antall per bil: 1

62,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2) 1

38,00 krinkl. mva

Antall per bil: 1

38,00 krinkl. mva

Antall per bil: 1

199,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

199,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

87,00 krinkl. mva

Antall per bil: 1

87,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

4,00 krinkl. mva

Antall per bil: 2

4,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

68,00 krinkl. mva

Antall per bil: 1

68,00 krinkl. mva

Antall per bil: 1

26 Konsol

Merknad: Se gruppe 52, side 717 (HUVUDCYLINDER)

27 Konsol

Merknad: Se gruppe 52, side 717 (HUVUDCYLINDER)

Antall per bil: 1

68,25 krinkl. mva

Antall per bil: 1

68,25 krinkl. mva

Antall per bil: 1

Antall per bil: 2

68,25 krinkl. mva

Antall per bil: 1

Antall per bil: 2

87,00 krinkl. mva

Antall per bil: 1

87,00 krinkl. mva

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 1

58,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

279,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

279,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

39,00 krinkl. mva

Antall per bil: 2

39,00 krinkl. mva

Antall per bil: 2

38 Behållare

Merknad: Se gruppe 52, side 711 (HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP)

38 Behållare

Merknad: Se gruppe 52, side 711 (HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP)

39 Kopplingskåpa

Merknad: Se gruppe 43, side 541 (VÄXELLÅDA, MANUELL)

1232852
Kopplingskåpa
1232852 · VÄXELLÅDA, MANUELL · Posisjonsnummer 3
3549350
Kopplingskåpa
3549350 · VÄXELLÅDA, MANUELL · Posisjonsnummer 28

249,00 krinkl. mva

Antall per bil: 1

249,00 krinkl. mva

Antall per bil: 1

40 Svänghjulskåpa

Merknad: Se gruppe 43, side 541 (VÄXELLÅDA, MANUELL)

Antall per bil: 1

41 Kopplingssats

Merknad: Se gruppe 41, side 537 (MANÖVERCYLINDER)

Antall per bil: 1

41 Kopplingssats

Merknad: Se gruppe 41, side 537 (MANÖVERCYLINDER)

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 740 1991
Gruppe · side: Gruppe 41 · Katalogside 523
Antallkolonner: A = 1) · B = 2)

Hva tallene betyr

–)Årsmodell –1991
–)Årsmodell 1992–
–)Bensinmotor 4 cylindrar
–)D24 · D24T
–)B230FT; Alt. nr 3549532
–)B230E · B230F; Alt. nr 3549307
–)B200E · B200F
–)M47
–)Diesel
–)Se gruppe 41, side 533
–)Unntatt turbo
–)Bensinmotor 4 cylindrar unntatt turbo
–)Bensinmotor 4 cylindrar, Turbo · D24 · D24T
–)Bensinmotor 4 cylindrar · D24 · D24T
–)Turbo
–)Lengde: 435 mm
–)Se gruppe 41, side 531
–)Alt. nr 1329579
–)Automatväxellåda
–)Se gruppe 52, side 717
–)Alt. nr 1387553
–)Erstattes av 3530635, 3516125
–)Erstattes av 3530634, 3516125
–)Alt. nr 955309
–)Lengde: 240 mm
–)Se gruppe 52, side 711
–)Se gruppe 43, side 541
–)Se gruppe 41, side 537

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (4)

–)B230E/F (3549307)
–)B200E/F, M47
–)REPL 1 PCS 6843914-0 •SEE 41 • 533
3)För vagnar med växlingsindikator.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

4CYL: bensinmotor 4 cylindrar
D24: 2,4 l 6-cyl diesel (240/740/760)
D24T: 2,4 l 6-cyl turbodiesel (740/760)
B230FT: 2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo)
B230E: 2,3 l 4-cyl insprutning (240/740)
B230F: 2,3 l 4-cyl insprutning, katalysator (240/740/940)
B200E: 2,0 l 4-cyl insprutning (240/740)
B200F: 2,0 l 4-cyl insprutning, katalysator (240/740/940)
DSL: diesel
TURBO: turbo
EXC: exklusive
LG: lengde
AUTO.TRANS: automatväxellåda

Slik leser du numrene

6814585 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
