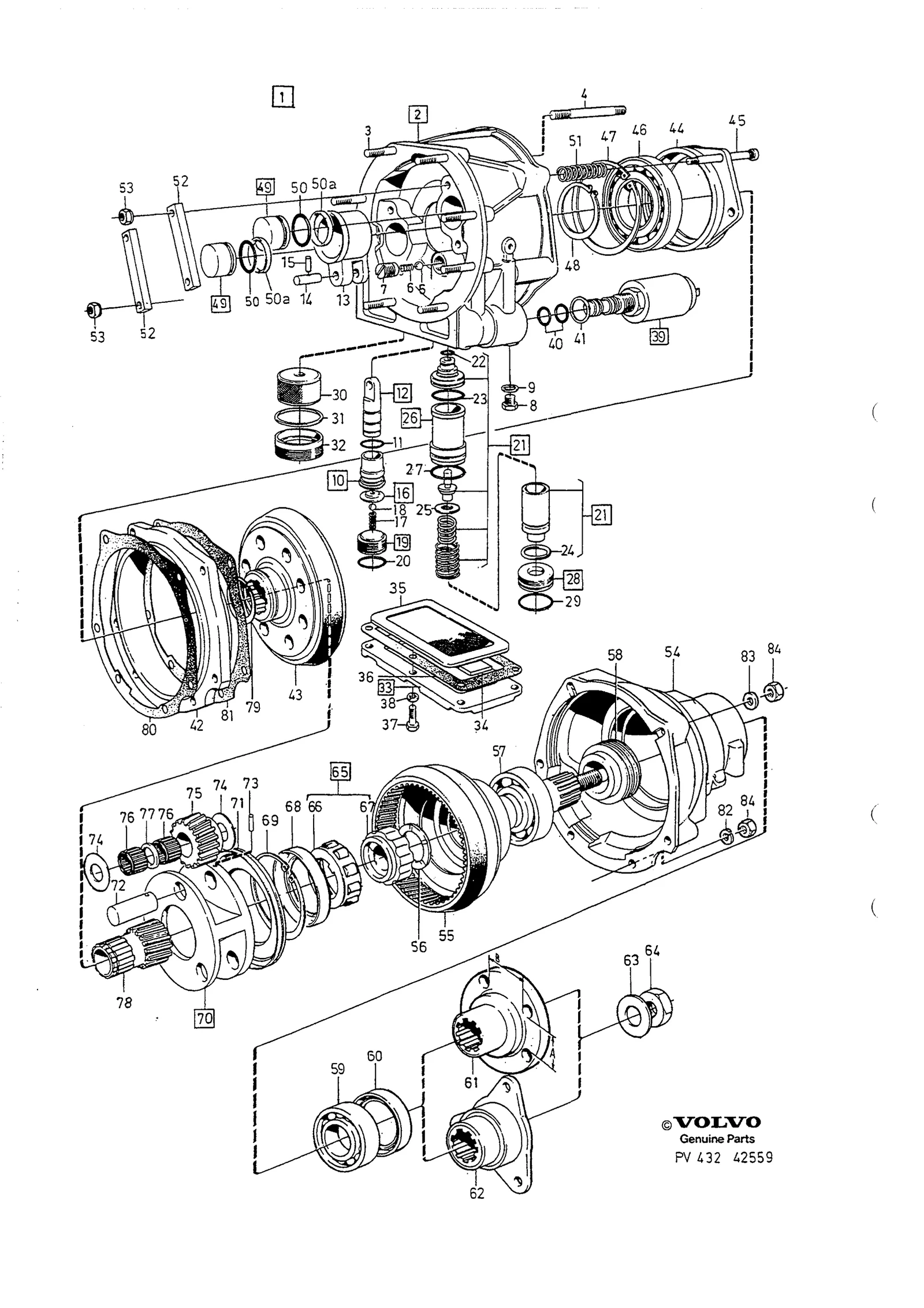

Overdrive til Volvo 780

Girkasse · Volvo 780 · OVERDRIVE · 43 · side 625

Klikk på et tall for å se artiklene

85 posisjoner · 47 i sortiment

85 deler · 47 i sortiment

erstattet artikkel

Antall per bil: 1208478 1

erstattet artikkel

Antall per bil: 1208329 1

Antall per bil: 1208478 1

2 Hus— lagerføres ikke som reservedel

Merknad: NO -699 · Erstattes av 273133, 1220744

Inngår i: Hus

Antall per bil

lengde 37 millimeter8 · 6
lengde 37 millimeter nummer 36-2

41,00 krinkl. mva

Inngår i: Hus

Antall per bil: 1208329 2

Inngår i: Hus

Antall per bil: 4

Inngår i: Hus

Antall per bil: 2

8,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

239,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

70,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

69,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

759,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

13,00 krinkl. mva

Inngår i: Hylsa

Antall per bil: 1

1 199,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

13 Slid— lagerføres ikke som reservedel

14 Tapp— lagerføres ikke som reservedel

4,00 krinkl. mva

Inngår i: Kolv

Antall per bil: 1

319,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

17 Fjäder— lagerføres ikke som reservedel

44,00 krinkl. mva

Inngår i: Säte

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

10,00 krinkl. mva

Inngår i: Propp

Antall per bil: 1

1 999,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

13,00 krinkl. mva

Inngår i: Reparationssats

Antall per bil: 1

13,00 krinkl. mva

Inngår i: Reparationssats

Antall per bil: 1

12,00 krinkl. mva

Inngår i: Reparationssats

Antall per bil: 1

Inngår i: Reparationssats

Antall per bil: 1208478 nødvendig antall/lengde

Antall per bil: 1

1 999,00 krinkl. mva

Antall per bil: 1

13,00 krinkl. mva

Inngår i: Reparationssats

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

13,00 krinkl. mva

Inngår i: Propp

Antall per bil: 1

539,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

69,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

34 Magnet— lagerføres ikke som reservedel

769,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

80,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 6

2,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 6

1 899,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

13,00 krinkl. mva

Inngår i: Solenoid

Antall per bil: 2

62,00 krinkl. mva

Inngår i: Solenoid

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1208478 1

1 399,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 4

869,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

139,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

419,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 2

50 O-ring— lagerføres ikke som reservedel

13,00 krinkl. mva

Antall per bil: 1208329 1

50a Ring— lagerføres ikke som reservedel

erstattet artikkel→ 3502774

Antall per bil: 1

Antall per bil: 4

589,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 2

24,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 4

Inngår i: Överväxel

Antall per bil: 1

erstattet artikkel

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Ringhjul

Antall per bil: 1

539,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

129,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

93,45 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1208478 1

Inngår i: Överväxel

Antall per bil: 1208329 1

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

2 008,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

66 Rullhållare— lagerføres ikke som reservedel

66 Rulle— lagerføres ikke som reservedel

67 Innerring— lagerføres ikke som reservedel

149,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

295,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

Inngår i: Överväxel

Antall per bil: 1

569,00 krinkl. mva

Inngår i: Planethjul

Antall per bil: 1

Inngår i: Planethjul

Antall per bil: 3

Inngår i: Planethjul

Antall per bil: 3

Inngår i: Planethjul

Antall per bil: 6

75 Kugghjul— lagerføres ikke som reservedel

1 449,00 krinkl. mva

Inngår i: Planethjul

Antall per bil: 6

Inngår i: Planethjul

Antall per bil: 3

Inngår i: Överväxel

Antall per bil: 1

70,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

83,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

83,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 1

1,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 4

Inngår i: Överväxel

Antall per bil: 2

3,00 krinkl. mva

Inngår i: Överväxel

Antall per bil: 6

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 / 760 1985–87

Fra Volvos originalkatalog

Katalog: 780
Gruppe · side: Gruppe 43 · Katalogside 625
Antallkolonner: A = 1208478 · B = 1208329

Hva tallene betyr

–)Lengde: 37 mm
–)Lengde: 72 mm
–)Lengde: 80 mm
–)Diameter, yttre: 5.56 mm
–)Alt. nr 3502652
–)Tjocklek: 0.05 mm
–)Tjocklek: 0.13 mm
–)Tjocklek: 0.25 mm
–)Tjocklek: 0.76 mm
–)Alt. nr 380747; B204FT, GT-utførelse
–)Alt. nr 380747; Unntatt B204FT, GT-utførelse
–)Alt. nr 1340966
–)Alt. nr 380910
–)Alt. nr 1377039
–)Alt. nr 380695
–)Se gruppe 43, side 645; Erstattes av 4 × 3502774
–)Alt. nr 1377007
–)Erstattes av 3549038, 3549040, 11014
–)Alt. nr 1232575
–)Se gruppe 43, side 679
–)Alt. nr 1340965
–)Alt. nr 1340964

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (6)

–)NO -699 REPL 1 PCS 273133-9, 1 PCS 1220744-2.
–)NO 700-
–)LG 35 mm. NO -35
–)LG 37 mm. NO 36-
–)ALTER
–)A = 41.3 ,WI = 51.1

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

LG: lengde
O.DIA: diameter, yttre
THK: tjocklek
B204FT: 2,0 l 4-cyl 16-ventils turbo (740)
GT: GT-utførelse
WI: bredde

Slik leser du numrene

1208478 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
