Pakningssett servicesett til Volvo 780

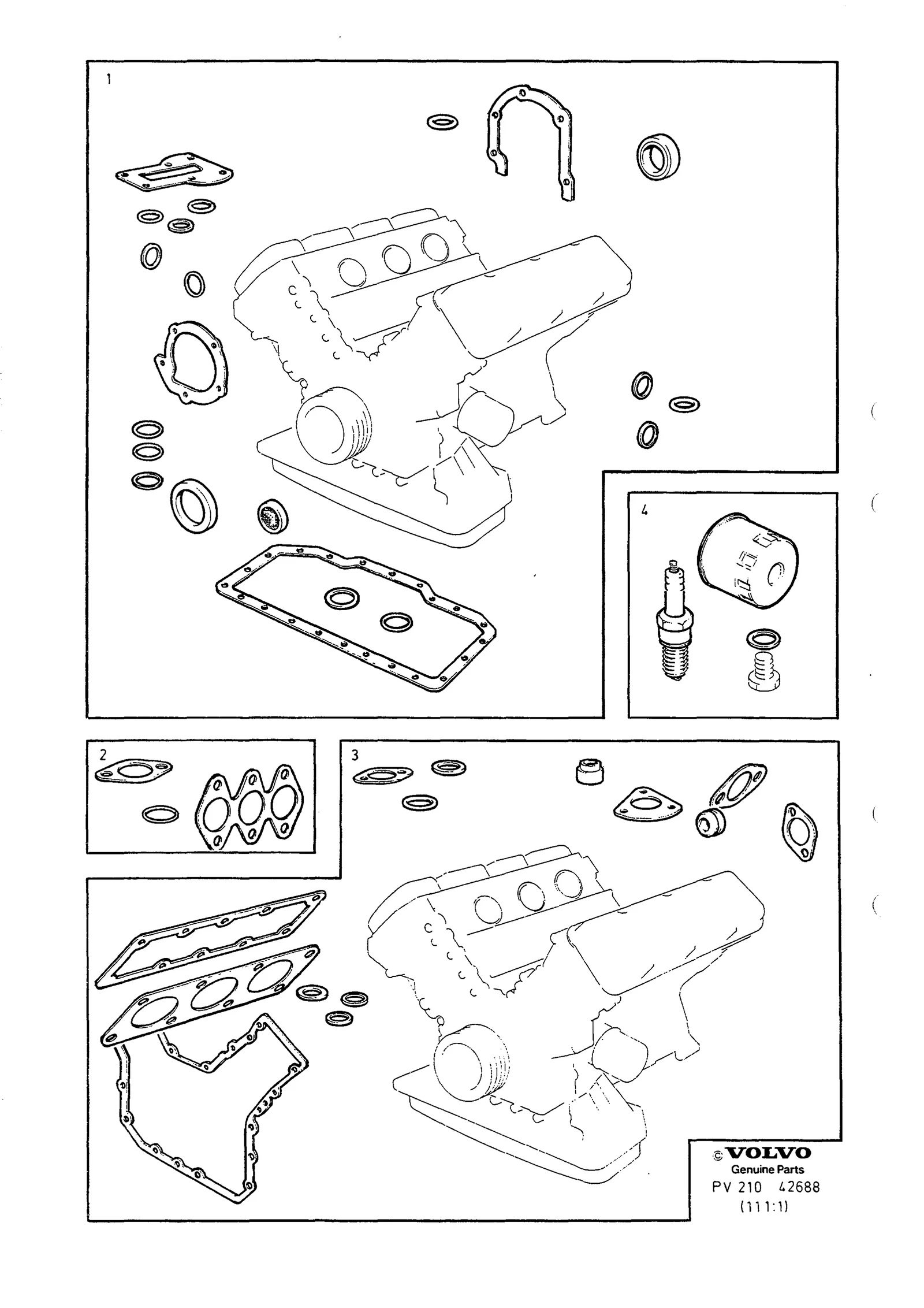

Motor · Volvo 780 · PAKNINGSSETT SERVICESETT · 21 · side 143

Klikk på et tall for å se artiklene

58 posisjoner · 12 i sortiment

58 deler · 12 i sortiment

1 Packningsats— lagerføres ikke som reservedel

Merknad: tillägg helrenovering

2 Packningsats— lagerføres ikke som reservedel

Merknad: insugnings-och avgasrör

3 Packningsats— lagerføres ikke som reservedel

Antall per bil: B280E 1

Inngår i: Servicesats

3,00 krinkl. mva

2,00 krinkl. mva

Inngår i: -Packning

129,00 krinkl. mva

2,00 krinkl. mva

39,00 krinkl. mva

4,00 krinkl. mva

Inngår i: Motorupphängning

579,00 krinkl. mva

Inngår i: Gummikudde, v

Inngår i: Motorupphängning

39,00 krinkl. mva

4,00 krinkl. mva

Inngår i: - Motorkudde

Inngår i: Flänslåsmutter

Inngår i: Motorupphängning

39,00 krinkl. mva

4,00 krinkl. mva

Inngår i: Gummikudde, h

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 760 1988 · 940 / 960

Fra Volvos originalkatalog

Katalog: 780
Gruppe · side: Gruppe 21 · Katalogside 143
Antallkolonner: A = B280E (2,8 l V6 PRV insprutning (760/780)) · B = B280F (2,8 l V6 PRV insprutning, katalysator (760/780/960))

Hva tallene betyr

–)B280E, (S), (N), (DK), (SF), B280F
–)B280E unntatt (S), (N), (DK), (SF)

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (2)

–)tillägg helrenovering
–)insugnings-och avgasrör

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B280E: 2,8 l V6 PRV insprutning (760/780)
B280F: 2,8 l V6 PRV insprutning, katalysator (760/780/960)
EXC: exklusive

Slik leser du numrene

274063 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
