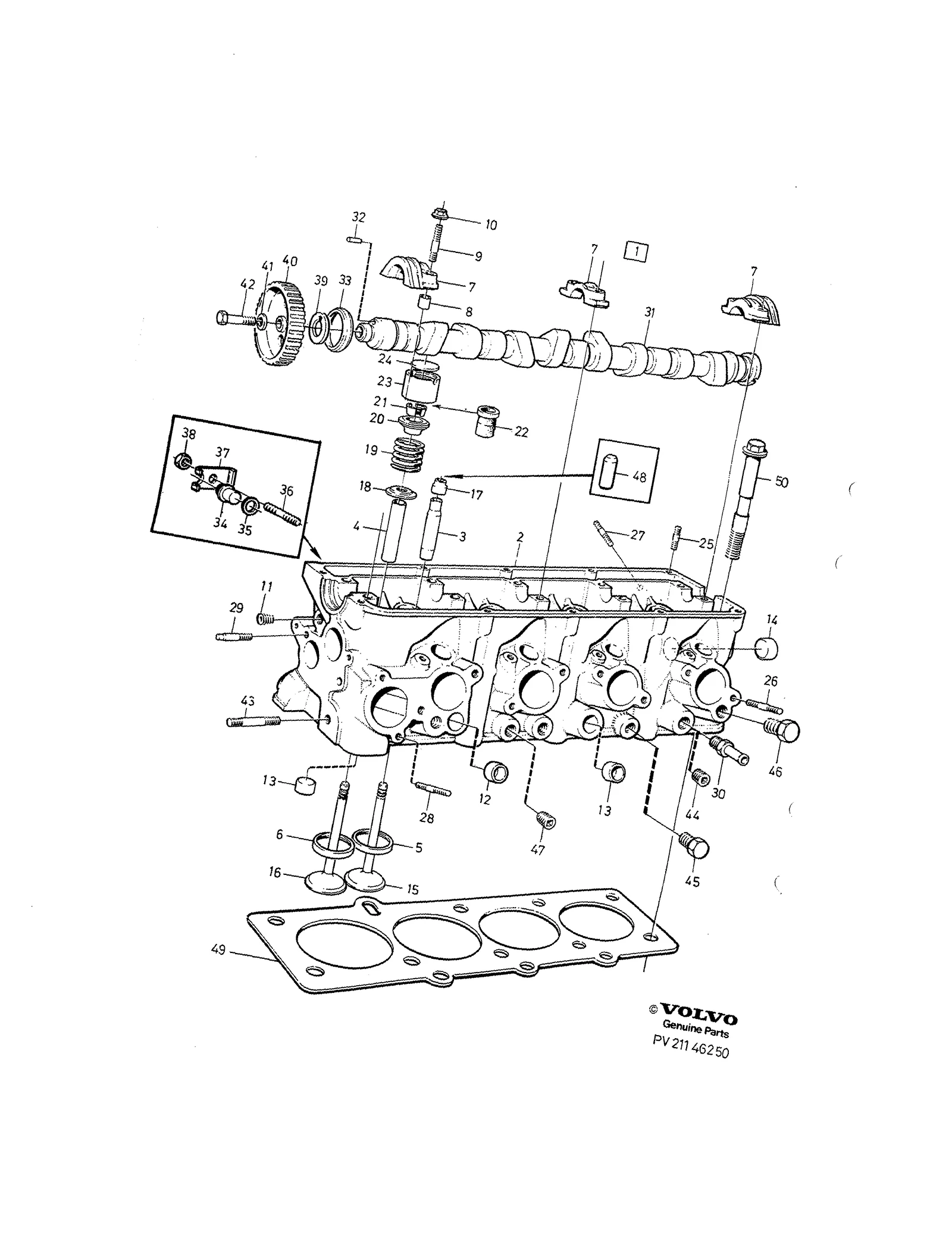

Topplokk til Volvo 780 — Sprengskisse

1. 1)Reservedelsutførelse.
2. 2)B200ET 499782, 1289066. B200ET 1289134 ENG -1797.
3. 3)B200ET 1289134 ENG 1798-.
4. •Standard, ytre diameter 13,5
5. •Standard, ytre diameter 46,0
6. •Standard, ytre diameter 38,0
7. •Standard, ytre diameter 17,5
8. •Standard, ytre diameter 21,0
9. •Overdimensjon, ytre diameter 25,0
10. •Standard, ytre diameter 29,0
11. •Overdimensjon, ytre diameter 33,0
12. •Tykkelse 3,30 mm
13. •Tykkelse 3,35 mm
14. •Tykkelse 3,40 mm
15. •Tykkelse 3,45 mm
16. •Tykkelse 3,50 mm
17. •Tykkelse 3,55 mm
18. •Tykkelse 3,60 mm
19. •Tykkelse 3,65 mm
20. •Tykkelse 3,70 mm
21. •Tykkelse 3,75 mm
22. •Tykkelse 3,80 mm
23. •Tykkelse 3,85 mm
24. •Tykkelse 3,90 mm
25. •Tykkelse 3,95 mm
26. •Tykkelse 4,00 mm
27. •Tykkelse 4,05 mm
28. •Tykkelse 4,10 mm
29. •Tykkelse 4,15 mm
30. •Tykkelse 4,20 mm
31. •Tykkelse 4,25 mm
32. •Tykkelse 4,30 mm
33. •Tykkelse 4,35 mm
34. •Tykkelse 4,40 mm
35. •Tykkelse 4,45 mm
36. •Tykkelse 4,50 mm
37. •Tykkelse 3,50-4,15 mm
38. •Alternativ. 3/8"
39. •Alternativ. M12
40. •Alternativ. M14

Ordliste — Volvos forkortelser

STD

standardutførelse

O.DIA

utvendig diameter

O.S

overstørrelse

THK

tykkelse

LG

lengde

• 1277685 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
