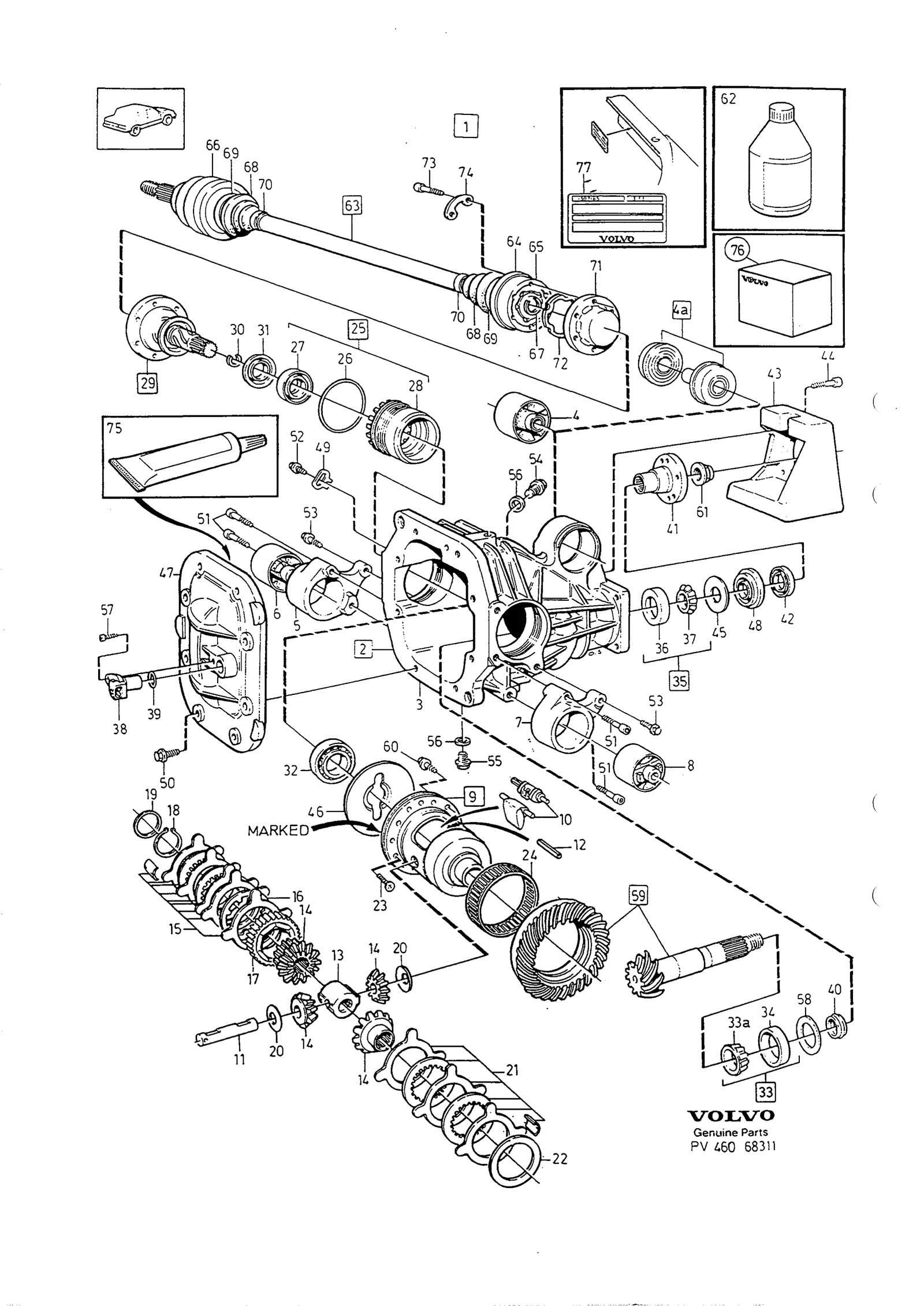

Delt bakaksel differensialbrems til Volvo 940/960 1990-1996 — Sprengskisse

1. 1)Utveksling bakaksel 3.73:1
2. 2)Erstattet av 1 stk 6843602-1.
3. 3)940: 4DRS CH ca. 117452-. 5DRS CH ca. 68636-. 960: 4DRS CH ca. 31014-. 5DRS CH ca. 12173-.
4. 4)Tykkelse 32,1 mm
5. 4)Tykkelse 32,2 mm
6. 4)Tykkelse 32,3 mm
7. 4)Tykkelse 32,4 mm
8. 4)Tykkelse 32,5 mm
9. •Merket 3.54-3530290
10. •Bakakselutveksling 3.54:1 (6814838)
11. •(3520244) Bakakselutveksling 3.73:1 for B6304F.
12. •Utveksling bakaksel 3.91:1
13. •Utveksling bakaksel 3.54:1
14. •Bakakselutveksling 3.73:1, erstattet av 1 stk 6843213-7, 1 stk 3502603-8, 1 stk 3549685-0.
15. •Bakakselutveksling 3.73:1
16. •Bakakselutveksling 3.31:1
17. •Erstattet av 1 stk 3549683-5.
18. •Merket: 6814115, erstattet av 1 stk 6843489-3.
19. •Merket: 6843490
20. •Tykkelse 0,56 mm
21. •Tykkelse 0,81 mm
22. •Tykkelse 1,01 mm
23. •Tykkelse 1,20 mm
24. •Tykkelse 0,25 mm
25. •Tykkelse 0,38 mm
26. •Tykkelse 0,64 mm
27. •Eksklusive 1216423,-424
28. •For 1216423,-424
29. •Tykkelse 1,65 mm
30. •Tykkelse 1,67 mm
31. •Tykkelse 1,69 mm
32. •Tykkelse 1,71 mm
33. •Tykkelse 1,73 mm
34. •Tykkelse 0,1 mm
35. •Tykkelse 0,15 mm
36. •(271256) utveksling 3.73:1
37. •Utveksling bakaksel 3.31:1
38. •50ml

Ordliste — Volvos forkortelser

RATIO

utvekslingsforhold

THK

tykkelse

NS

lagerføres ikke som reservedel

• 6843212 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr
• NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
