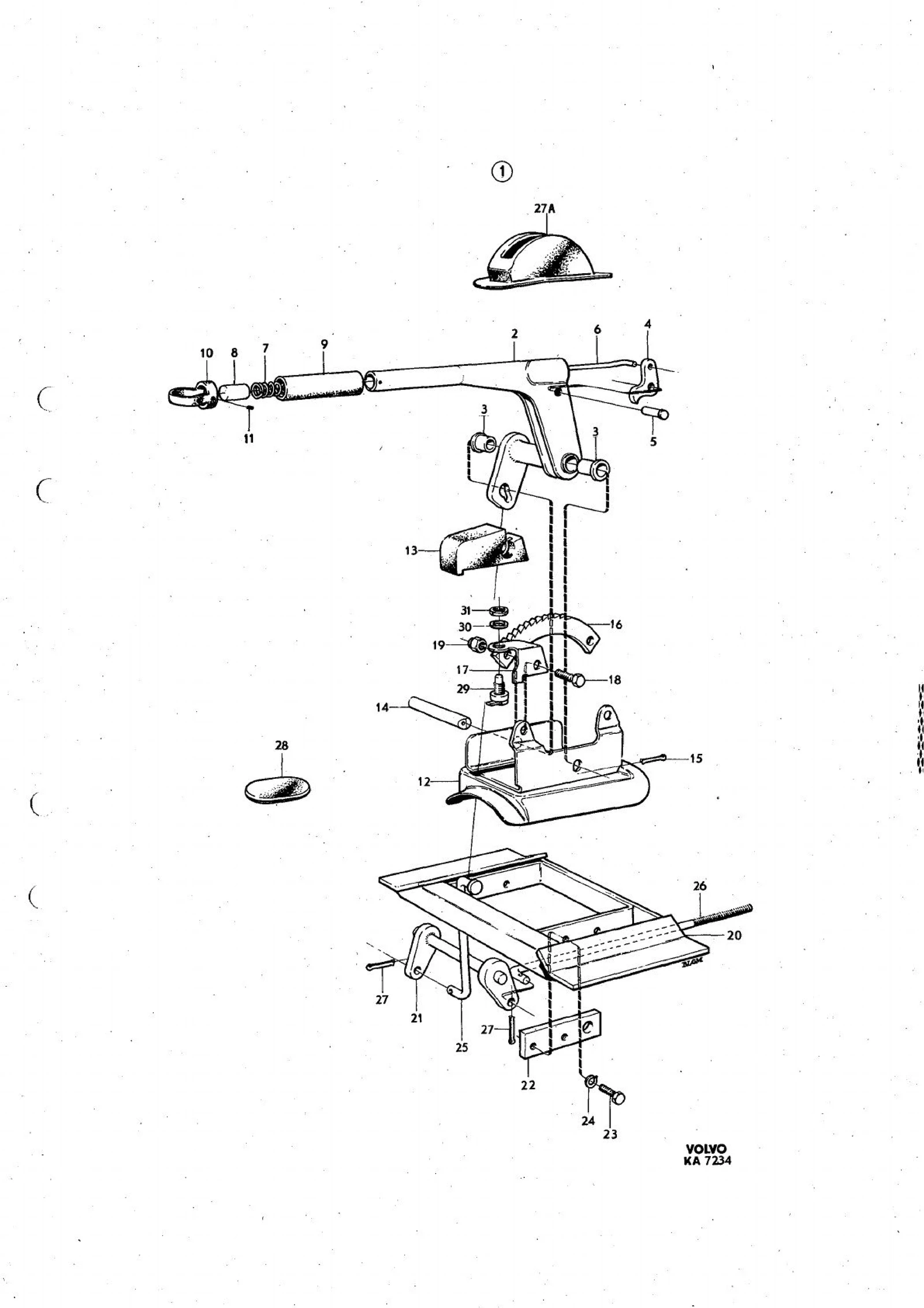

Håndbrekk, midtplassert til Volvo 140 -1972

Bremser · Volvo 140-serien 1972 · Håndbrekk, midtplassert · 5 · side 36

Klikk på et tall for å se artiklene

32 posisjoner · 13 i sortiment

32 deler · 13 i sortiment

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 –

Chassisnummer:

142 (2-dørs): –112399

144 (4-dørs): –138699

145 (stasjonsvogn): –30899

Antall per enhet: Handbrake kit 273112 – · Handbrake kit 273200 1

Chassisnummer:

142 (2-dørs): 112400–

144 (4-dørs): 138700–

145 (stasjonsvogn): 30900–

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

129,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromsspak

Antall per enhet: Handbrake kit 273112 2 · Handbrake kit 273200 2

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

75,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

79,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

6,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 –

inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 – · Handbrake kit 273200 1

68,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

3,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

5,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 2 · Handbrake kit 273200 2

4,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 2 · Handbrake kit 273200 2

inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 –

inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 – · Handbrake kit 273200 1

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 –

inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 – · Handbrake kit 273200 1

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 2 · Handbrake kit 273200 2

3,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 4 · Handbrake kit 273200 4

2,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 4 · Handbrake kit 273200 4

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

119,00 krinkl. mva

inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 –

inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 – · Handbrake kit 273200 1

5,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 2 · Handbrake kit 273200 2

209,00 krinkl. mva

inngår i reparasjonssettInngår i sett

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 –

inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 – · Handbrake kit 273200 1

inngår i reparasjonssett

Inngår i: Handbromssats

Antall per enhet: Handbrake kit 273112 1 · Handbrake kit 273200 1

29 Contact

Merknad: Se gruppe 3 (Belysningsutrustning, inre och bakre) · Kopplings-och kontrollorgan · Instrumentering, instrumentutrustning · +29 flere

30 Lock washer

Merknad: Se gruppe 3 (Belysningsutrustning, inre och bakre) · Kopplings-och kontrollorgan · Instrumentering, instrumentutrustning · +29 flere

31 Nut

Merknad: Se gruppe 3 (Belysningsutrustning, inre och bakre) · Kopplings-och kontrollorgan · Instrumentering, instrumentutrustning · +29 flere

Mattsats
Volvo OE-nr2772202 899,00 kr
- 670876 Handbromsdamask till Volvo PV, Amazon, 140, 164 × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 140-serien 1973 · 164

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 5 · Katalogside 36
Antallkolonner: A = 273 112 · B = 273 200

Hva tallene betyr

–)142 (2-dørs), passer til og med chassisnummer 112399 · 144 (4-dørs), passer til og med chassisnummer 138699 · 145 (stasjonsvogn), passer til og med chassisnummer 30899
–)142 (2-dørs), passer fra chassisnummer 112400 · 144 (4-dørs), passer fra chassisnummer 138700 · 145 (stasjonsvogn), passer fra chassisnummer 30900
–)Se gruppe 3

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

142: 142 (2-dörrars)
144: 144 (4-dörrars)
145: 145 (herrgårdsvagn)
S: inngår i reparasjonssett

Slik leser du numrene

273112 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
