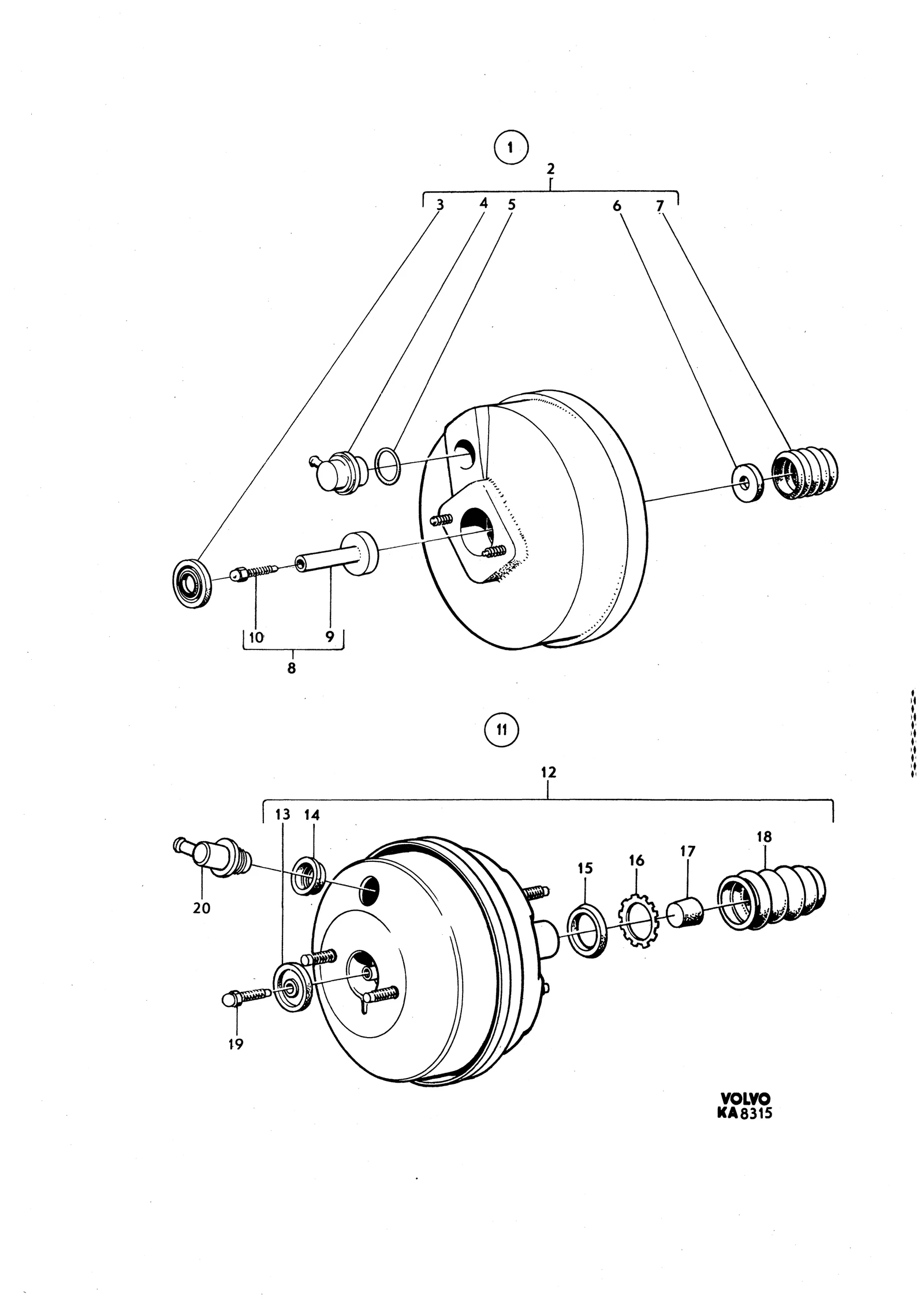

Vakuumbremsesylinder til Volvo 140 -1972

Bremser · Volvo 140-serien 1972 · Vakuumbremsesylinder · 5 · side 40

Klikk på et tall for å se artiklene

21 posisjoner · 9 i sortiment

21 deler · 9 i sortiment

2 599,00 krinkl. mva

Antall per bil: 1 · –

Chassisnummer:

142 (2-dørs): –178959

144 (4-dørs): –194139

145 (stasjonsvogn): –61599

249,00 krinkl. mva

Inngår i sett

Inngår i: Vakuumbromscylinder

Antall per bil: 1 · –

3 Seal— selges ikke separat

219,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 1 · –

32,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 1 · –

32,00 krinkl. mva

inngår i reparasjonssettInngår i sett

Inngår i: Reparationssats

Antall per bil: 1 · –

7 Rubber casing— selges ikke separat

Inngår i: Reparationssats

Antall per bil: 1 · –

9 Push rod— selges ikke separat

10 Adjuster screw— selges ikke separat

2 599,00 krinkl. mva

Antall per bil: 1 · –

Chassisnummer:

142 (2-dørs): 178960–

144 (4-dørs): 194140–

145 (stasjonsvogn): 61600–

Inngår i sett

Inngår i: Vakuumbromscylinder

Antall per bil: 1 · –

13 Seal— selges ikke separat

14 Packing— selges ikke separat

15 Seal ring— selges ikke separat

16 Circlip— selges ikke separat

32,00 krinkl. mva

inngår i reparasjonssettInngår i sett

Inngår i: Reparationssats

Antall per bil: 1 · –

18 Rubber casing— selges ikke separat

Inngår i: Vakuumbromscylinder

Antall per bil: 1 · –

759,00 krinkl. mva

Inngår i: Vakuumbromscylinder

Antall per bil: 1 · –

2 599,00 krinkl. mva

Inngår i: Vakuumbromscylinder

Reparasjonssett bremsekaliper 2-krets ATE med stempler for Volvo Amazon, 140, -70
Volvo OE-nr273077249,00 kr
- 64947011 Fett Bromsdetaljer 5 g × 1
- 678441 Filter bromsservo 2-krets till Volvo 140, 240 × 1
5 deler
Rep.sats Bromsservo 2-krets 140 71-
Volvo OE-nr273234Ikke i sortimentet
- 490990 Packning Bromsservo 2-krets × 1 Styck
- 490995 Bälg Bromsservo 2-krets × 1 Styck
- 491061 Packning Bromsservo 2-krets × 1 Styck
- 6494701 Fett Bromsdetaljer 5 g × 1 Styck
- 678441 Filter Bromsservo 2-Krets × 1 Styck

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Bromsservo volvo 140 b18 b20

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 5 · Katalogside 40
Antallkolonner: A = col1 · B = col2 · C = col3 · D = col4

Hva tallene betyr

–)142 (2-dørs), passer til og med chassisnummer 178959 · 144 (4-dørs), passer til og med chassisnummer 194139 · 145 (stasjonsvogn), passer til og med chassisnummer 61599; Erstattes av 1212405
–)142 (2-dørs), passer fra chassisnummer 178960 · 144 (4-dørs), passer fra chassisnummer 194140 · 145 (stasjonsvogn), passer fra chassisnummer 61600

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

142: 142 (2-dörrars)
144: 144 (4-dörrars)
145: 145 (herrgårdsvagn)
S: inngår i reparasjonssett

Slik leser du numrene

676256 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
