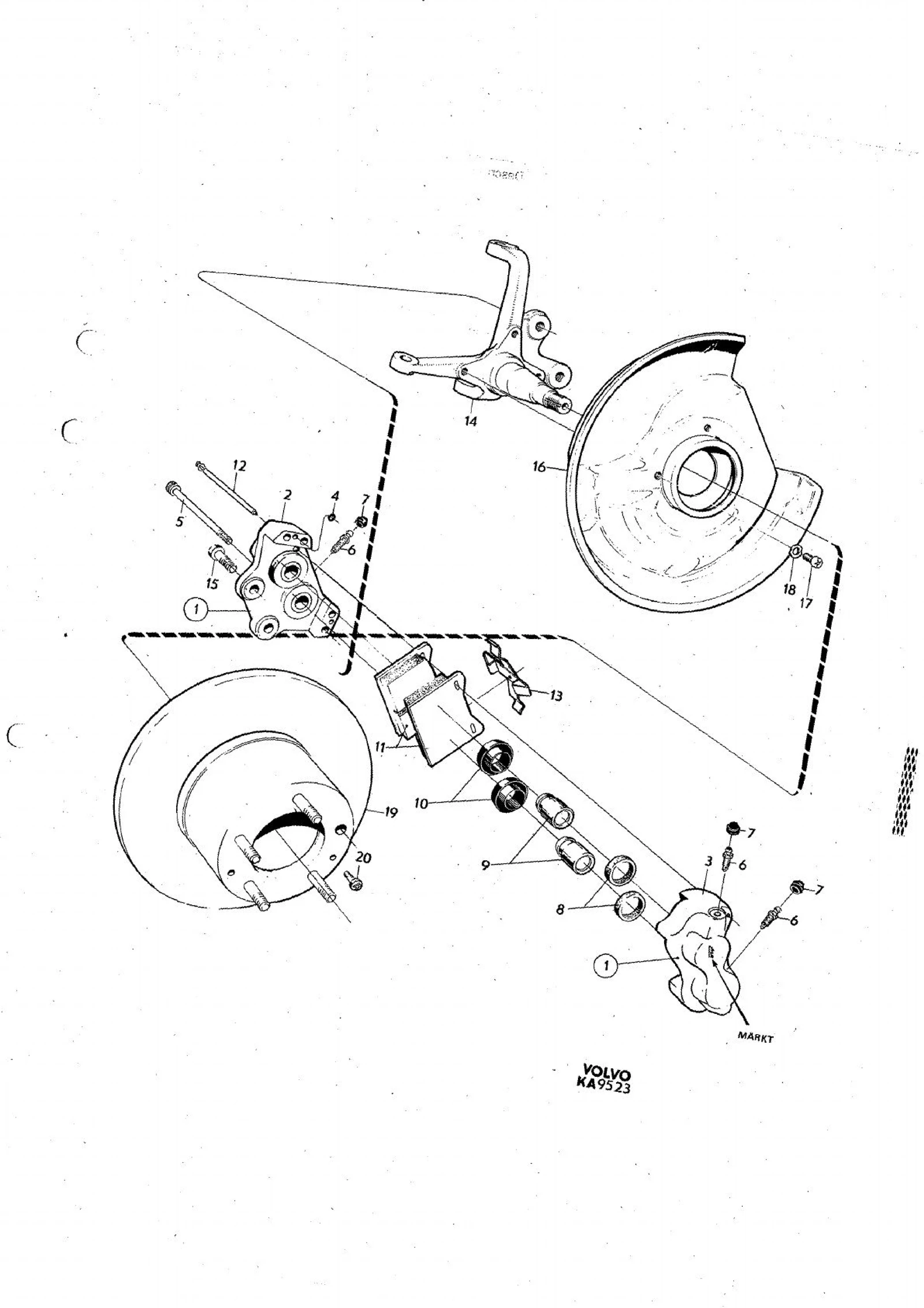

Forhjulsbrems ATE til Volvo 140 -1972

Bremser · Volvo 140-serien 1972 · Forhjulsbrems ATE · 5 · side 6

Klikk på et tall for å se artiklene

21 posisjoner · 13 i sortiment

21 deler · 13 i sortiment

1 863,75 krinkl. mva

Antall per bil: 1 · –

2 Caliper, inner— selges ikke separat

3 Caliper, outer— selges ikke separat

Merknad: MÄRKT ATE

4 Rubber ring— selges ikke separat

5 Screw— selges ikke separat

21,00 krinkl. mva

Inngår i sett

Inngår i: Framhjulsbroms, H.

Antall per bil: 6 · –

6,00 krinkl. mva

Inngår i: Framhjulsbroms, H.

Antall per bil: 6 · –

8 Seal ring— selges ikke separat

109,00 krinkl. mva

Inngår i sett

Inngår i: Framhjulsbroms, H.

Antall per bil: 8 · –

10 Rubber seal— selges ikke separat

139,00 krinkl. mva

Antall per bil: 1 · –

11 Brake pad— selges ikke separat

Antall per bil: 4 · –

56,00 krinkl. mva

Antall per bil: – · 4

Antall per bil: 2 · –

89,00 krinkl. mva

Antall per bil: – · 2

14 Steering knuckle

Merknad: Se gruppe 6 (Styrinrättning, US) · Parallellstag, styrstag · Länkarm · +8 flere

24,00 krinkl. mva

Antall per bil: 4 · –

679,00 krinkl. mva

Antall per bil: 1 · –

679,00 krinkl. mva

Antall per bil: 1 · –

20,00 krinkl. mva

Antall per bil: 6 · –

1,00 krinkl. mva

Antall per bil: 6 · –

399,00 krinkl. mva

Antall per bil: 2 · –

839,00 krinkl. mva

Antall per bil: – · 2

4,00 krinkl. mva

Antall per bil: 4 · –

269,00 krinkl. mva

Inngår i sett

Antall per bil: 2 · –

Antall per bil: – · 2

Reparasjonssett for bremsekaliper foran til Volvo 140, 164 1968-74, 240, ATE
Volvo OE-nr272506269,00 kr
- 686227 Luftnippel till Volvo 140, 240 ATE tidig × 3 Styck
- 686226 Kolv 36mm Bromsok ATE fram till Volvo 140, 164, 240 × 4 Styck
3 deler
Rep.sats Bromsok 2-krets "ATE" med kolv fram
Artikkelnummer528Ikke i sortimentet
- 272506 Rep.sats Bromsok 140/164 68-74/240 × 1 Sats
- 686226 Kolv Bromsok 140/164/240 ATE Fram × 4 Styck
- 686227 Luftnippel 140/240 ATE Tidig × 3 Styck

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 5 · Katalogside 6
Antallkolonner: A = col1 · B = col2 · C = col3 · D = col4

Hva tallene betyr

13)Erstattes av 1206492
14)Erstattes av 1206492
13)Erstattes av 1206493
14)Erstattes av 1206493
–)Se gruppe 6

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (3)

–)SPEC UTF 5420, ERS AV 1206496-0
–)SPEC UTF 5420, ERS AV 1206497-8
–)MÄRKT ATE

Slik leser du numrene

1210341 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
