Drivstoffledninger fra tank til motor til Volvo 240/260 1979-84

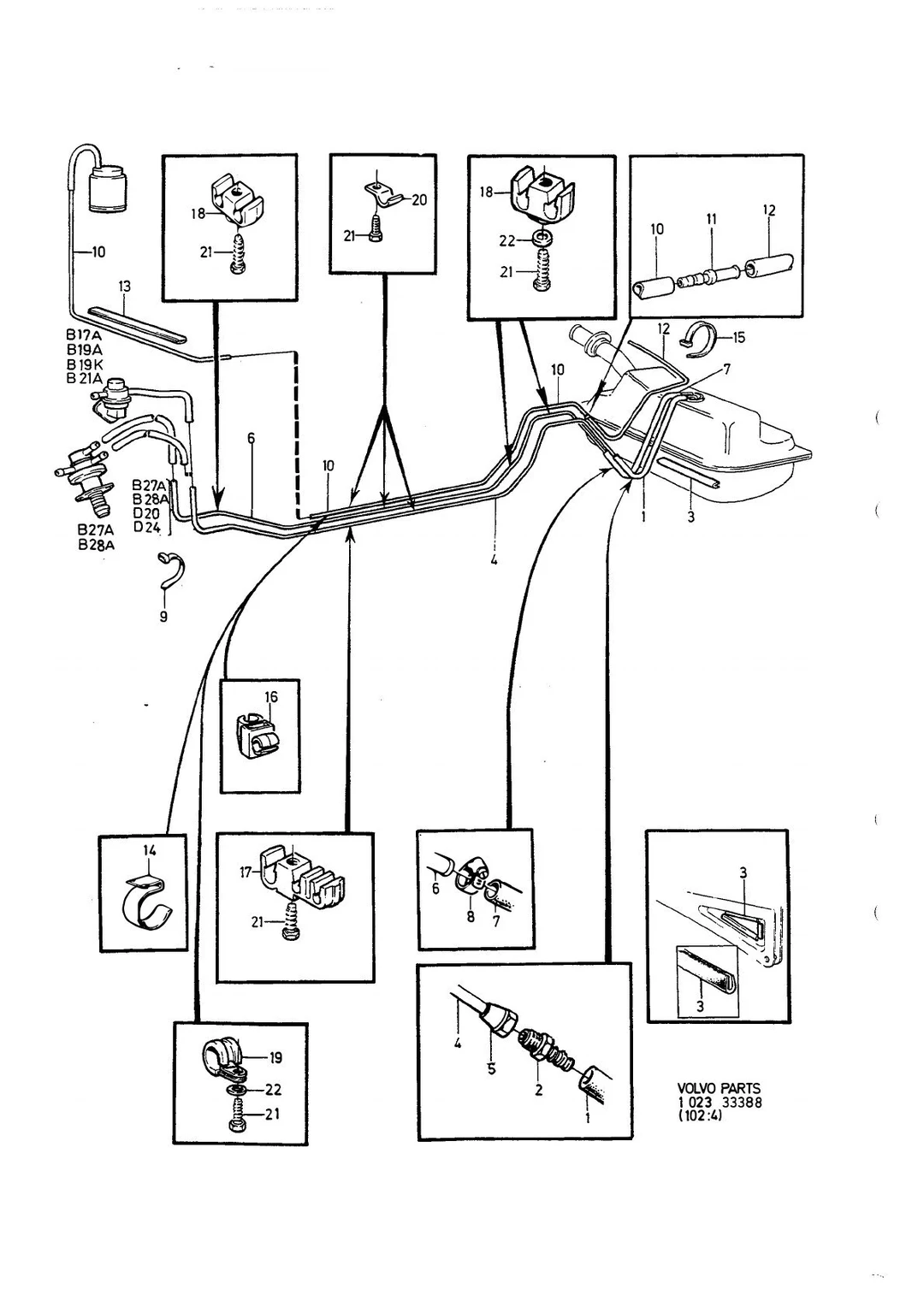

Drivstoffsystem · Volvo 240 / 260 1979–84 · DRIVSTOFFLEDNINGER FRA TANK TIL MOTOR · 23 · side 375

Klikk på et tall for å se artiklene

22 posisjoner · 10 i sortiment

22 deler · 10 i sortiment

1 Kraftstoffschlauch

Merknad: Se gruppe 23, side 369 (BRÄNSLETANK OCH ANSLUTNINGSDETALJER)

2 Nippel

Merknad: Se gruppe 23, side 369 (BRÄNSLETANK OCH ANSLUTNINGSDETALJER)

Nippel
1246524 · BRÄNSLETANK OCH ANSLUTNINGSDETALJER · Posisjonsnummer 12
46,00 krinkl. mva
1

3 Schonleiste— lagerføres ikke som reservedel

Antall per bil: nødvendig antall/lengde

47,00 krinkl. mva

Antall per bil: 1

Antall per bil: nødvendig antall/lengde

Antall per bil

lengde 530 millimeterX
lengde 400 millimeterX

Antall per bil: 2

20,00 krinkl. mva

Antall per bil: 1

47,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Chassisnummer:

242 (2-dørs): –165569

244 (4-dørs): –482504

245 (stasjonsvogn): –264754

262 (2-dørs): –6449

264 (4-dørs): –83054

265 (stasjonsvogn): –21774

utgått av sortimentet

Antall per bil: 2

Antall per bil: nødvendig antall/lengde

51,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Antall per bil: 4

20,00 krinkl. mva

Antall per bil: 1

32,00 krinkl. mva

Antall per bil: 1

Antall per bil: nødvendig antall/lengde

32,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

16,00 krinkl. mva

Antall per bil: 1

14,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

10,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

1,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: A B17A B19A B19K B B21A B23A C B27A B28A D D20 B24
Gruppe · side: Gruppe 23 · Katalogside 375

Hva tallene betyr

–)Se gruppe 23, side 369
–)Alt. nr 941354; Lengde: 2750 mm
–)Alt. nr 954314; Lengde: 2750 mm
–)Lengde: 530 mm
–)Lengde: 400 mm
–)Alt. nr 945650
1)Lengde: 4375 mm
1)Lengde: 3500 mm
1)Alt. nr 1336649
–)Lengde: 9,5 mm
–)Alt. nr 960863; Lengde: 22 mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (3)

1)Med bränsleavdunstningskontroll.
–)DIA 8 mm
–)DIA 6,4 mm

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

LG: lengde
NS: lagerføres ikke som reservedel
OP: utgått av sortimentet

Slik leser du numrene

968601 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
