Luftmengdemåler til Volvo 240/260 1979-84

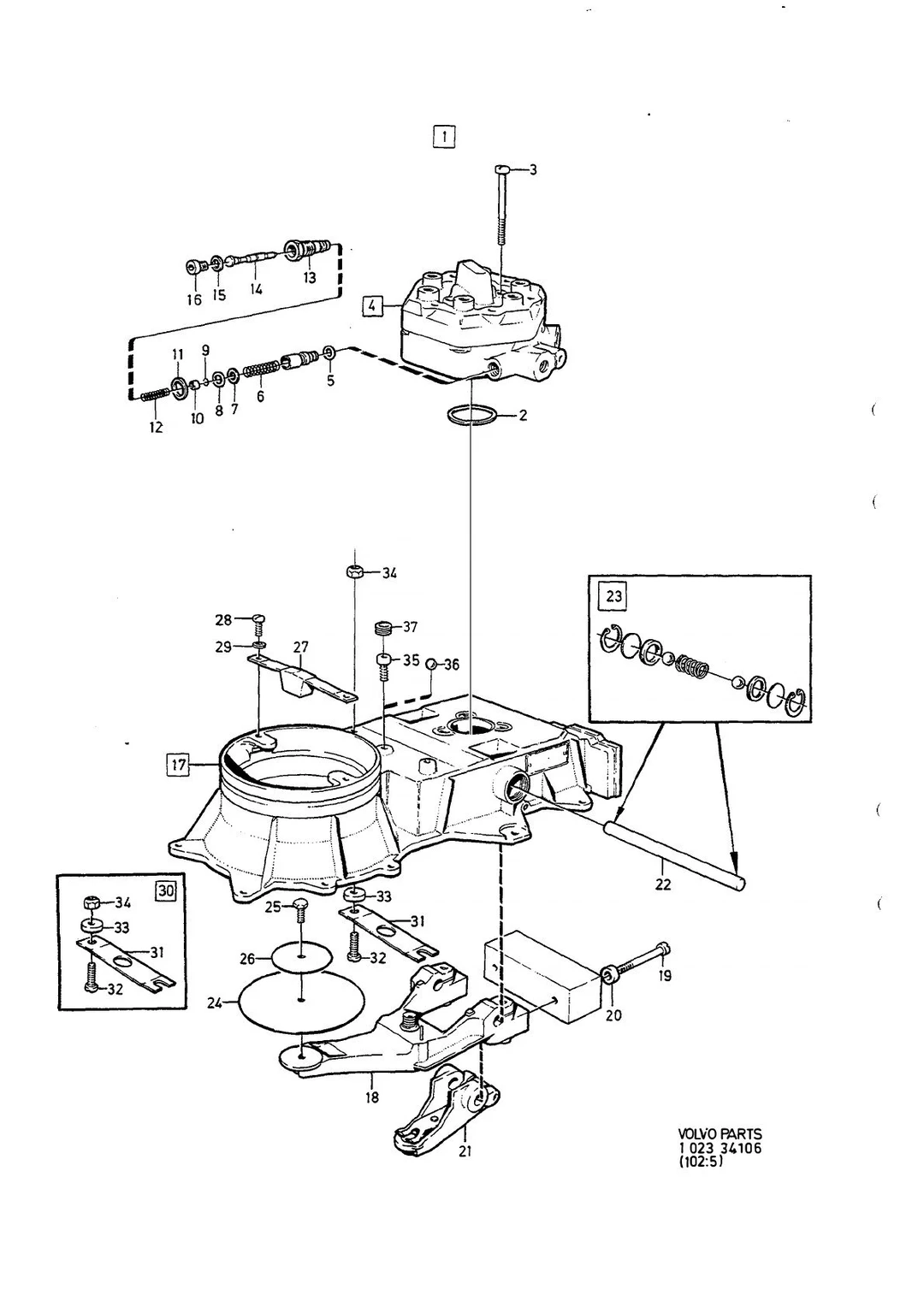

Drivstoffsystem · Volvo 240 / 260 1979–84 · LUFTMENGDEMÅLER · 23 · side 321

Klikk på et tall for å se artiklene

37 posisjoner · 10 i sortiment

37 deler · 10 i sortiment

lagerføres ikke som reservedel

Antall per bil: 1

44,00 krinkl. mva

Inngår i: Mängdmätare

Antall per bil: 1

47,00 krinkl. mva

Inngår i: Mängdmätare

Antall per bil: 3

Antall per bil: 1

27,00 krinkl. mva

inngår i sett

Inngår i: Bränslefördelare

Antall per bil: 1

utgått av sortimentet

Inngår i: Bränslefördelare

Antall per bil: 1

Inngår i: Bränslefördelare

Antall per bil: 1

21,00 krinkl. mva

Inngår i: Bränslefördelare

Antall per bil: nødvendig antall/lengde

Inngår i: Bränslefördelare

Antall per bil: nødvendig antall/lengde

30,00 krinkl. mva

Inngår i: Bränslefördelare

Antall per bil: nødvendig antall/lengde

inngår i sett

Inngår i: Bränslefördelare

Antall per bil: 1

Inngår i: Bränslefördelare

Antall per bil: 1

9 Schlossring— inngår i sett + NS

10 Ring— inngår i sett + NS

5,00 krinkl. mva

inngår i sett

Inngår i: Bränslefördelare

Antall per bil: 1

12 Feder— inngår i sett + NS

13 Verschraubung— inngår i sett + NS

14 Nadelventil— inngår i sett + NS

10,00 krinkl. mva

inngår i sett

Inngår i: Bränslefördelare

Antall per bil: 1

16 Stöpsel— inngår i sett + NS

Antall per bil: 1

utgått av sortimentet

Antall per bil: 1

utgått av sortimentet

Inngår i: Mängdmätare

Antall per bil: 1

lagerføres ikke som reservedel

Inngår i: Mängdmätare

Antall per bil: 2

utgått av sortimentet

Inngår i: Mängdmätare

Antall per bil: 2

utgått av sortimentet

Inngår i: Mängdmätare

Antall per bil: 1

utgått av sortimentet

Inngår i: Mängdmätare

Antall per bil: 1

Inngår i: Mängdmätare

Antall per bil: 1

Inngår i: Mängdmätare

Antall per bil: 1

509,00 krinkl. mva

Inngår i: Mängdmätare

Antall per bil: 1

Inngår i: Mängdmätare

Antall per bil: 1

utgått av sortimentet

Inngår i: Mängdmätare

Antall per bil: 1

utgått av sortimentet

Inngår i: Mängdmätare

Antall per bil: 1

Inngår i: Mängdmätare

Antall per bil: 2

1,00 krinkl. mva

Inngår i: Mängdmätare

Antall per bil: 2

utgått av sortimentet

Inngår i: Mängdmätare

Antall per bil: 1

31 Anschlag— inngår i sett + NS

32 Schraube— inngår i sett + NS

33 Scheibe— inngår i sett + NS

inngår i sett

Inngår i: Anslagssats

Antall per bil: 1

Inngår i: Mängdmätare

Antall per bil: 1

64,00 krinkl. mva

Inngår i: Mängdmätare

Antall per bil: 1

35,00 krinkl. mva

Antall per bil: 1

37 Systemdruckregler

Merknad: Se gruppe 23, side 385 (REPARATIONSSATS FÖRGASARE MÄNGDMÄTARE)

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Mangdmatare volvo 240 260 b27 b28 1979

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: 240-260 series 1979-1984
Gruppe · side: Gruppe 23 · Katalogside 321

Hva tallene betyr

–)Erstattes av 1269332, 1269145
–)Erstattes av 1269146, 1269147
–)Erstattes av 1269146, 1269484
–)Tykkelse: 0,1 mm
–)Tykkelse: 0,15 mm
–)Tykkelse: 0,5 mm
–)Alt. nr 947282
–)Alt. nr 244238
–)B28E
–)Alt. nr 1276097
–)Se gruppe 23, side 385

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

THK: tykkelse
B28E: 2,8 l V6 PRV insprutning (260/760)
SP: erstattet artikkel
NS: lagerføres ikke som reservedel
EU: bytteenhet
IK: inngår i sett
OP: utgått av sortimentet
KN: inngår i sett + NS

Slik leser du numrene

1269526 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
