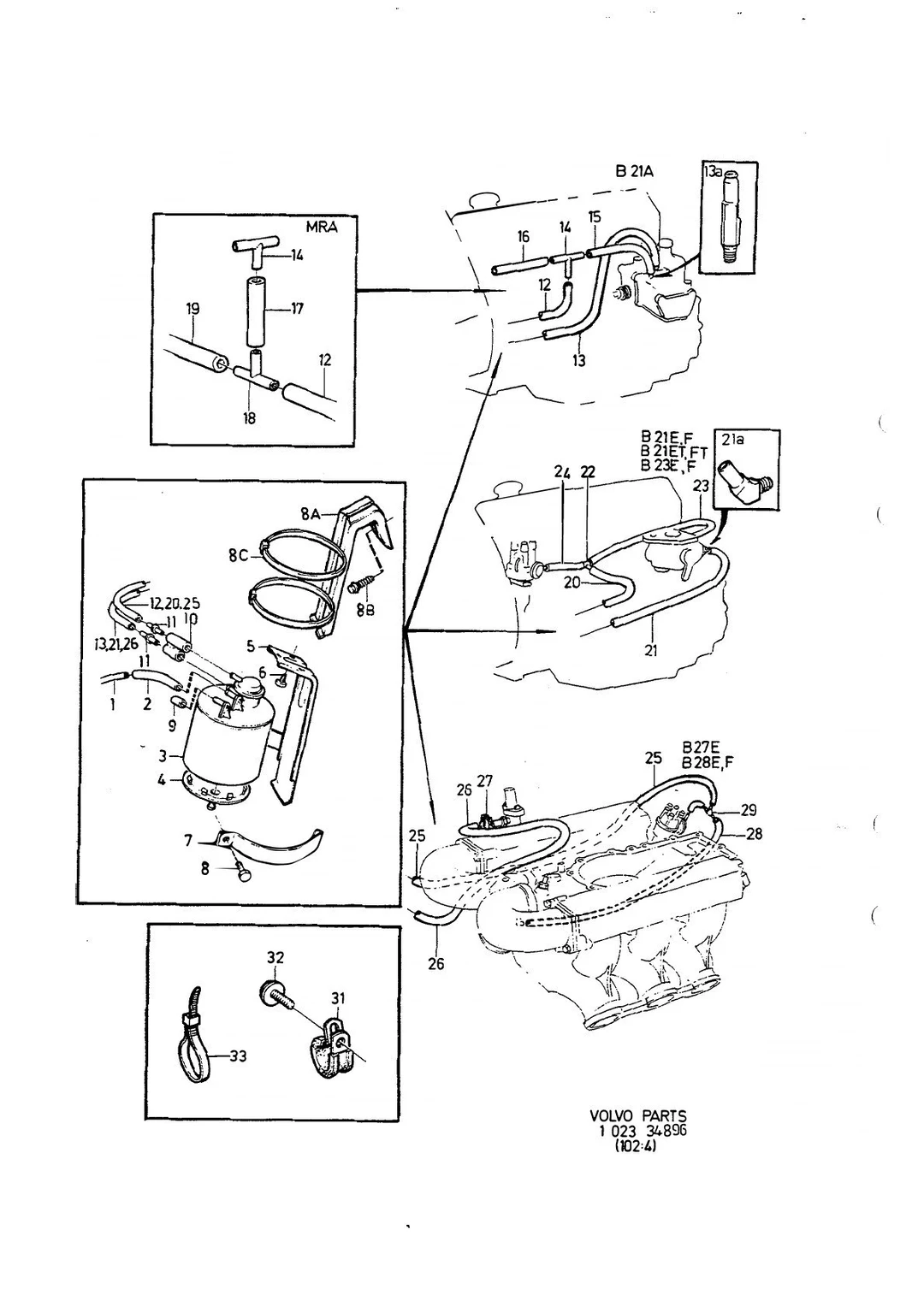

Kullfilter med monteringsdetaljer til Volvo 240/260 1979-84 — Sprengskisse

Drivstoffsystem · Volvo 240 / 260 1979–84 · KULLFILTER MED MONTERINGSDETALJER · 23 · side 383

Klikk på et tall for å se artiklene

Henter sprengskisse…

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: 240-260 series 1979-1984
Gruppe · side: Gruppe 23 · Katalogside 383

Hva tallene betyr

3)B23A
3)B23E
Se gruppe 23, side 375
Se gruppe 23, side 377
Alt. nr 1306703; Lengde: 1100 mm
Alt. nr 1306706; Lengde: 1260 mm
Alt. nr 1306703; Lengde: 100 mm
Se gruppe 31, side 637
Alt. nr 1306703; Lengde: 50 mm; Eksosresirkulering
Eksosresirkulering
Alt. nr 1306703; Lengde: 230 mm; Eksosresirkulering
B19ET · B21ET · B21FT; Alt. nr 1306703
Alt. nr 1306706; Lengde: 1150 mm
Alt. nr 1306703; Lengde: 230 mm
Alt. nr 1306703; Lengde: 1350 mm
Alt. nr 1306706; Lengde: 1380 mm
Alt. nr 1306703; Lengde: 450 mm
Alt. nr 1306703; Lengde: 150 mm
Lengde: 170 mm

Alt. nr 945650
Alt. nr 948616

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (8)

2)Med kontroll av drivstoffordampning.
Alternativ 1 erstattet av 1312049-8
(958244) alternativ 1
Alternativ 1
Alternativ 2
diam. 5 x 4 mm
diam. 8 x 8 mm
(1306703) lengde 1100 mm unntatt B19ET, B21ET, B21FT

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

LG: lengde
E.G.R: eksosresirkulering
NS: lagerføres ikke som reservedel

Slik leser du numrene

1272458 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
