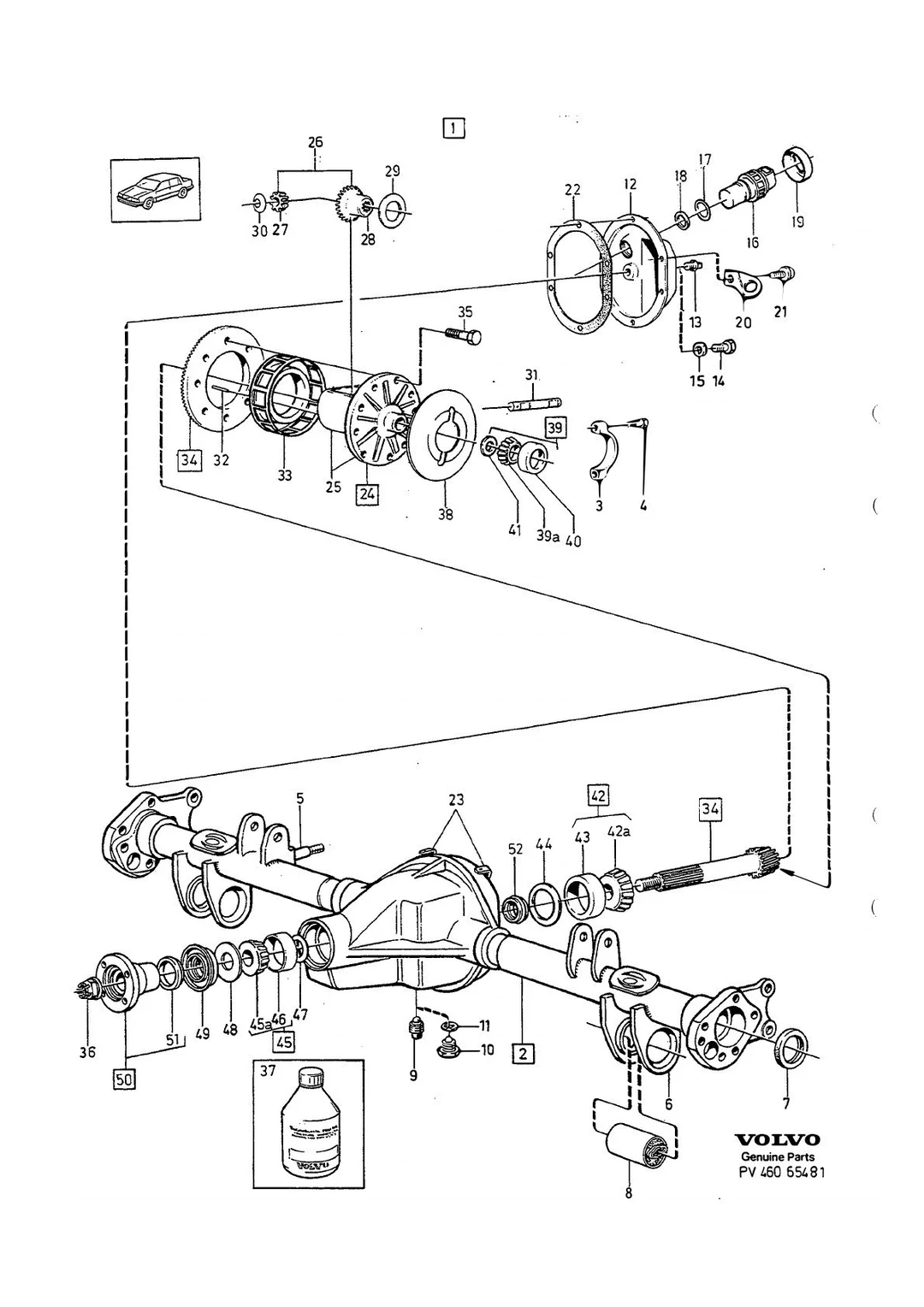

Bakaksel til Volvo 240/260 1979-84 — Sprengskisse

1. 2)Bakaksel merket 1216160
2. 2)For biler med girskiftindikator.
3. 2)Tykkelse 0.1 mm
4. 2)Tykkelse 0.15 mm
5. 2)Tykkelse 0.25 mm
6. 2)Tykkelse 0.7 mm
7. 2)Tykkelse 1.5 mm
8. 2)Tykkelse 2.5 mm
9. 3)Alternativ 1. Lengde 13 mm. Erstattet av 1 stk 940113-4, 1 stk 955894-1.
10. 3)Alternativ 2. Lengde 12 mm
11. 3)Alternativ 2. Lengde 14 mm
12. 4)Pinjonger merket VOLVO-1232254, -1232258, -1220940, -1220962, -1220934.
13. •Erstattet av 1 stk 1209357-1, 10 stk 947107-9. Bakaksel merket 1216095, 1216118.
14. •Erstattet av 1 stk 1209357-1, 10 stk 947107-9. Bakaksel merket 1216136. Bakaksel merket 1216097, 1216098, 1216138.
15. •Erstattet av 1 stk 1209355-5, 10 stk 947107-9. Bakaksel merket 1216129.
16. •Erstattet av 1 stk 1209359-7, 10 stk 947107-9. Bakaksel merket 1216159, 1216160, 1216162, (1209359)
17. •Erstattet av 1 stk 1209359-7, 10 stk 947107-9. (1209359)
18. •Alternativ 1. Lengde 57 mm (963248)
19. •Bakaksel merket 1216097, 1216098, 1216129, 1216138, 1216151, 1216155, 1216159, 1216162.
20. •Unntatt bakaksel merket 1216160(1217079)
21. •Utveksling bakaksel 3.15/1
22. •Utveksling bakaksel 3.15/1 (271254) utveksling bakaksel 3.31/1
23. •Utveksling bakaksel 3.54/1
24. •Utveksling bakaksel 3.54/1 (273410) utveksling bakaksel 3.54/1
25. •Utveksling bakaksel 3.73/1
26. •Utveksling bakaksel 3.73/1 (271256) utveksling bakaksel 3.73/1
27. •Utveksling bakaksel 3.91/1
28. •Utveksling bakaksel 3.91/1 (273980) utveksling bakaksel 3.91/1
29. •Utveksling bakaksel 4.56/1
30. •(1161276), 0,5l
31. •Tykkelse 0.08 mm
32. •Tykkelse 0.13 mm
33. •Tykkelse 0.75 mm
34. •Tykkelse 0.72 mm
35. •Tykkelse 1.20 mm

Ordliste — Volvos forkortelser

LG

lengde

THK

tykkelse

RATIO

utvekslingsforhold

SP

erstattet artikkel

NS

lagerføres ikke som reservedel

KN

inngår i sett + NS

IK

inngår i sett

• 1216094 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr
• NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
