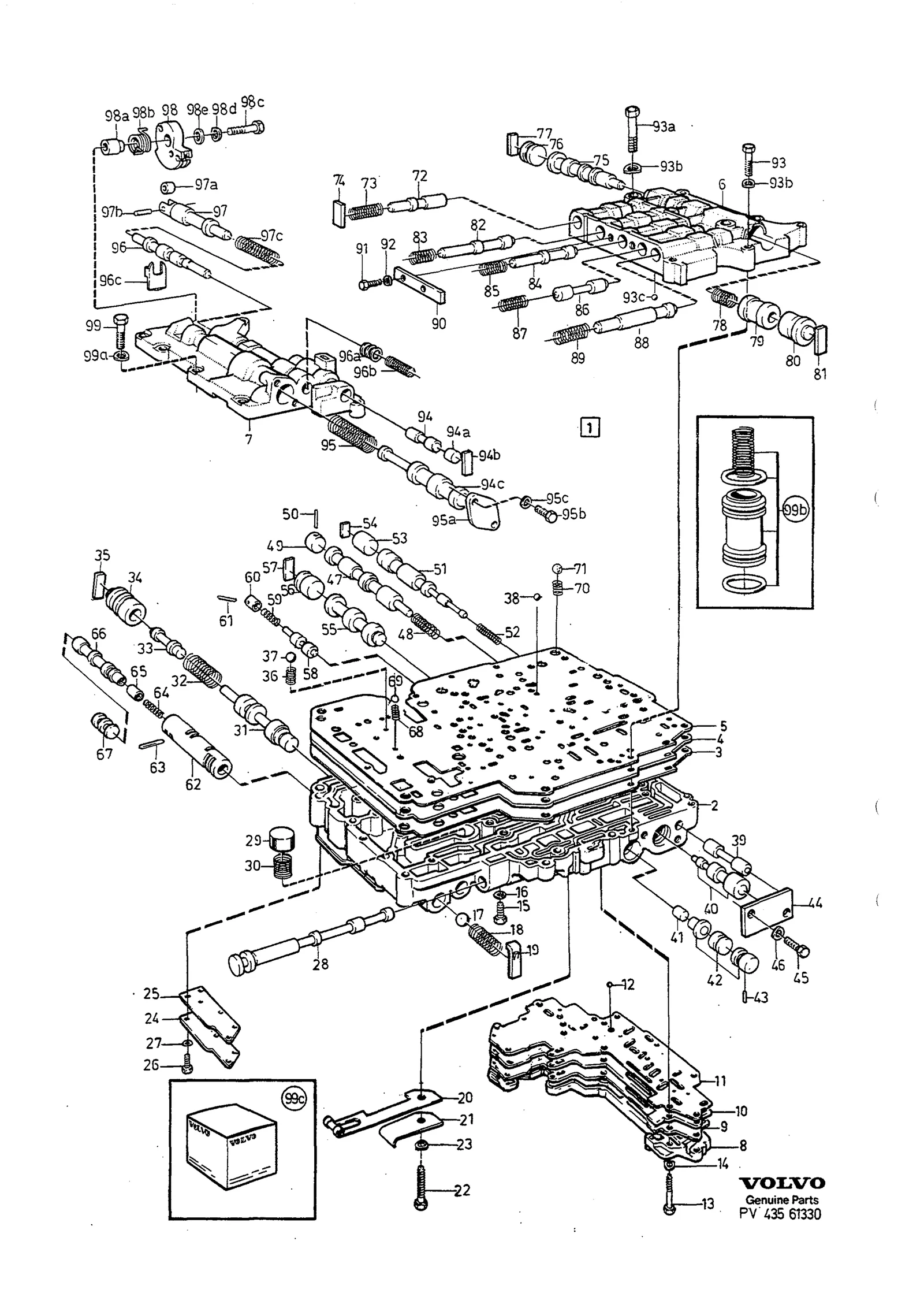

Kontrollsystem til Volvo 740/760 · Volvo 740 1991-

Girkasse · Volvo 740 1991 · KONTROLLSYSTEM · 43 · side 625

Klikk på et tall for å se artiklene

122 posisjoner · 27 i sortiment

122 deler · 27 i sortiment

Antall per bil: 3549633 1

Antall per bil: 3549985 1

Antall per bil: 3549985 1 · 3549998 1

2 Ventilhus— lagerføres ikke som reservedel

3 Packning— lagerføres ikke som reservedel

4 Fördelningsplåt— lagerføres ikke som reservedel

6 Ventilhus bakre— lagerføres ikke som reservedel

7 Ventilhus främre— lagerføres ikke som reservedel

8 Lock— lagerføres ikke som reservedel

9 Packning— lagerføres ikke som reservedel

10 Täckplåt— lagerføres ikke som reservedel

11 Packning— lagerføres ikke som reservedel

Antall per bil: 3

Antall per bil: 1

34,00 krinkl. mva

Antall per bil: 6

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: 8

Antall per bil: 1

46,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 3

Antall per bil: 1

79,00 krinkl. mva

inngår i sett

Antall per bil: 1

19 Hållare— lagerføres ikke som reservedel

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: 1

24 Täckplåt— lagerføres ikke som reservedel

25 Packning— lagerføres ikke som reservedel

2,00 krinkl. mva

Antall per bil: 4

1,00 krinkl. mva

Antall per bil: 4

28 Växelväljarslid— lagerføres ikke som reservedel

29 Ventil— lagerføres ikke som reservedel

Antall per bil: 2

31 Primärreglerventil— lagerføres ikke som reservedel

inngår i sett

Antall per bil: 1

33 Kolv— lagerføres ikke som reservedel

34 Hylsa— lagerføres ikke som reservedel

35 Hållare— lagerføres ikke som reservedel

inngår i sett

Antall per bil: 2

Antall per bil: 4

39 Styrventil— lagerføres ikke som reservedel

Antall per bil: 1

41 Styrventil— lagerføres ikke som reservedel

42 Växlingsventil— lagerføres ikke som reservedel

43 Pinne— lagerføres ikke som reservedel

44 Täckplåt— lagerføres ikke som reservedel

2,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

47 Växlingsventil 3-4— lagerføres ikke som reservedel

48 Fjäder— inngår i sett + NS

Merknad: Lengde: 33.7 mm

49 Plugg— lagerføres ikke som reservedel

50 Pinne— lagerføres ikke som reservedel

51 Växlingsventil 1-2— lagerføres ikke som reservedel

39,00 krinkl. mva

inngår i sett

Antall per bil: 3549633 1

53 Plugg— lagerføres ikke som reservedel

54 Hållare— lagerføres ikke som reservedel

55 Reglerventil— lagerføres ikke som reservedel

56 Plugg— lagerføres ikke som reservedel

57 Hållare— lagerføres ikke som reservedel

58 Ventil— lagerføres ikke som reservedel

Antall per bil: 3549633 1

Antall per bil: 3549985 1 · 3549998 1

60 Plugg— lagerføres ikke som reservedel

61 Pinne— lagerføres ikke som reservedel

62 Hylsa— lagerføres ikke som reservedel

63 Hållare— lagerføres ikke som reservedel

inngår i sett

Antall per bil: 1

65 Kontrollventil— lagerføres ikke som reservedel

66 Omkopplingsventil— lagerføres ikke som reservedel

67 Plugg— lagerføres ikke som reservedel

Antall per bil: 1

inngår i sett

Antall per bil: 1

inngår i sett

Antall per bil: 1

72 Spärrventil— lagerføres ikke som reservedel

inngår i sett

Antall per bil: 3549633 1

inngår i sett

Antall per bil: 3549985 1 · 3549998 1

74 Hållare— lagerføres ikke som reservedel

75 Växlingsventil 2-3— lagerføres ikke som reservedel

76 Plugg— lagerføres ikke som reservedel

77 Hållare— lagerføres ikke som reservedel

65,00 krinkl. mva

inngår i sett

Antall per bil: 1

79 Växlingsventil 3-2— lagerføres ikke som reservedel

80 Plugg— lagerføres ikke som reservedel

81 Hållare— lagerføres ikke som reservedel

82 Modulatorventil 3-2— lagerføres ikke som reservedel

83 Fjäder— inngår i sett + NS

Merknad: Lengde: 27.3 mm

84 Styrventil— lagerføres ikke som reservedel

Antall per bil: 1

86 Modulatorventil— lagerføres ikke som reservedel

87 Fjäder— lagerføres ikke som reservedel

88 Modulatorventil 2-1— lagerføres ikke som reservedel

78,00 krinkl. mva

inngår i sett

Antall per bil: 1

90 Täckplåt— lagerføres ikke som reservedel

2,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

46,00 krinkl. mva

Antall per bil: 5

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: 5

Antall per bil: 3

44,00 krinkl. mva

Antall per bil: 2

94 Ventil— lagerføres ikke som reservedel

94a Plugg— lagerføres ikke som reservedel

94b Hållare— lagerføres ikke som reservedel

94c Sekundärreglerventil— lagerføres ikke som reservedel

95 Fjäder— inngår i sett + NS

Merknad: Lengde: 71.3 mm

95a Täckplåt— lagerføres ikke som reservedel

2,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

96 Trottelventil— lagerføres ikke som reservedel

Antall per bil: nødvendig antall/lengde

47,00 krinkl. mva

inngår i sett

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

97 Kick-downventil— lagerføres ikke som reservedel

97a Rulle— lagerføres ikke som reservedel

97b Pinne— lagerføres ikke som reservedel

Antall per bil: 1

Antall per bil: 3549633 1

56,00 krinkl. mva

Antall per bil: 3549985 1 · 3549998 1

Antall per bil: 1

inngår i sett

Antall per bil: 1

45,00 krinkl. mva

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 1

34,00 krinkl. mva

Antall per bil: 4

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: 5

99b Kolv

Merknad: Se gruppe 43, side 591 (AUTOMATVÄXELLÅDA)

99b Kolv

Merknad: Se gruppe 43, side 595 (AUTOMATVÄXELLÅDA)

99c Reparationssats

Merknad: SEE 43 • 6 6 3

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 1988–90 · 740 / 760 1985–87 · 760 1988 · 940 / 960 · 940 / 960 / S90 / V90

Fra Volvos originalkatalog

Katalog: 740 1991
Gruppe · side: Gruppe 43 · Katalogside 625
Antallkolonner: A = 3549633 · B = 3549985 · C = 3549998

Hva tallene betyr

–)Diameter, yttre: 5.5 mm
–)Diameter, yttre: 6.5 mm
–)Lengde: 18 mm
–)Lengde: 52 mm
–)Lengde: 22 mm
–)Lengde: 28 mm
–)Diameter, yttre: 12.7 mm
–)Lengde: 32.1 mm
–)Lengde: 40 mm
–)Lengde: 12 mm
–)Lengde: 33.3 mm
–)Lengde: 55.1 mm
–)Lengde: 20 mm
–)Lengde: 33.7 mm
–)Lengde: 34.6 mm
–)Lengde: 18.5 mm
–)Diameter, yttre: 9.5 mm
–)Lengde: 13.7 mm
–)Lengde: 35.1 mm
–)Lengde: 27.3 mm
–)Lengde: 42.3 mm
–)Lengde: 35 mm
–)Diameter, yttre: 5.56 mm
–)Lengde: 71.3 mm
–)Se gruppe 43, side 591
–)Se gruppe 43, side 595
–)Lengde: 21.9 mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (2)

–)SEE 43 • 6 6 3
1)Maks. antall 6 stk.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

O.DIA: diameter, yttre
LG: lengde

Slik leser du numrene

3549633 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
