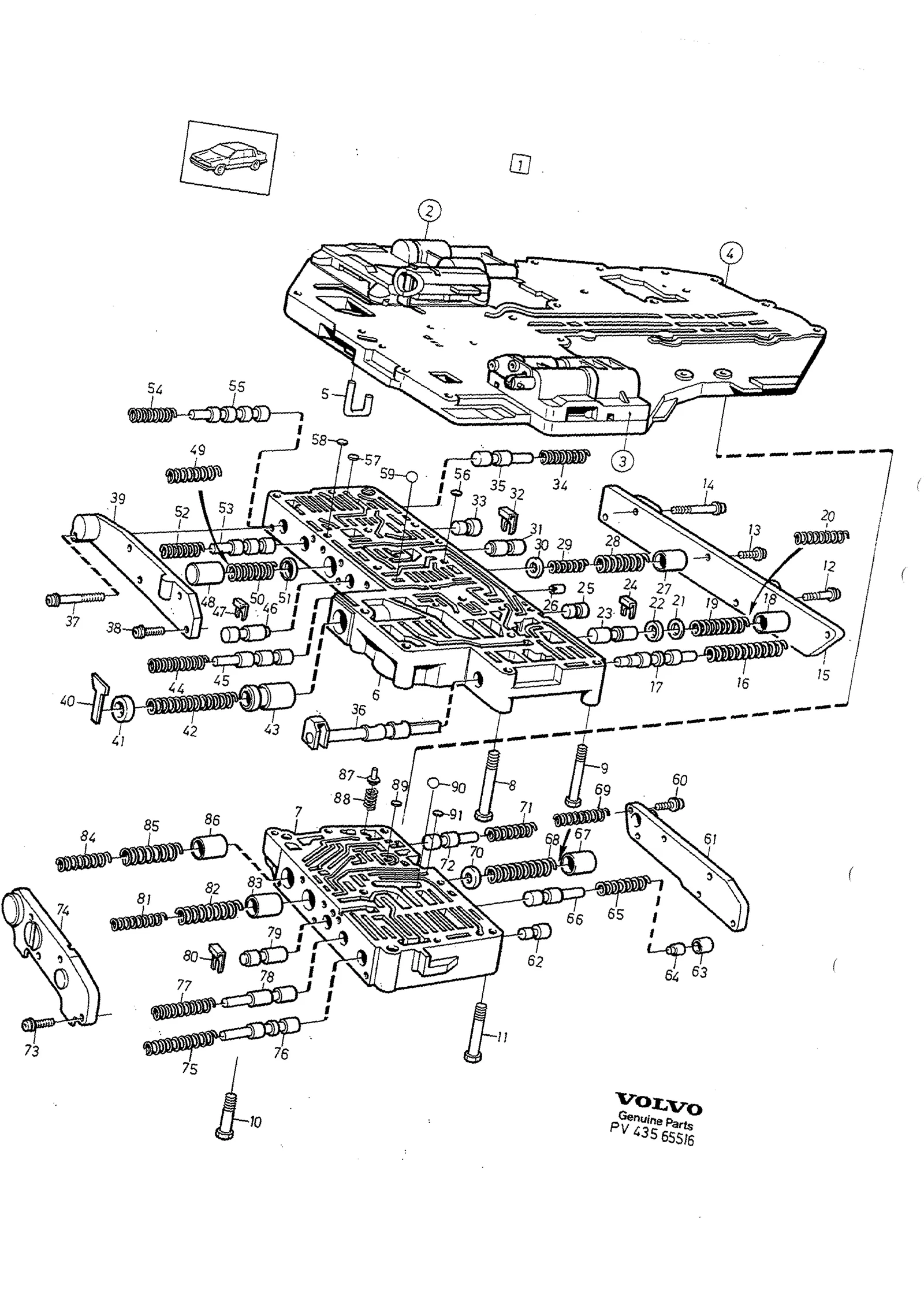

Kontrollsystem til Volvo 740/760 · Volvo 740 1991-

Girkasse · Volvo 740 1991 · KONTROLLSYSTEM · 43 · side 647

Klikk på et tall for å se artiklene

91 posisjoner · 15 i sortiment

91 deler · 15 i sortiment

Antall per bil: 1385034 1

Antall per bil: 1385035 1

2 Ventilhus Höger övre— lagerføres ikke som reservedel

Merknad: Se gruppe 43, side 645 (KONTROLLSYSTEM)

3 Ventilhus Vänster övre— lagerføres ikke som reservedel

Merknad: Se gruppe 43, side 645 (KONTROLLSYSTEM)

4 Kanalhus— lagerføres ikke som reservedel

Merknad: Se gruppe 43, side 645 (KONTROLLSYSTEM)

5 Rör— lagerføres ikke som reservedel

6 Ventilhus Främre nedre— lagerføres ikke som reservedel

7 Ventilhus Bakre nedre— lagerføres ikke som reservedel

Antall per bil: 4

Antall per bil: 11

Antall per bil: 3

Antall per bil: 1

39,00 krinkl. mva

Antall per bil: 3

Antall per bil: 2

15 Gavel— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 1

17 Primärreglerventil— lagerføres ikke som reservedel

18 Kolv— lagerføres ikke som reservedel

Antall per bil: 1385034 1

Antall per bil: 1385035 1

Antall per bil: 1385034 1

39,00 krinkl. mva

Antall per bil: 1385035 1

21 Stödbricka— lagerføres ikke som reservedel

22 Styrhylsa— lagerføres ikke som reservedel

23 Ventil— lagerføres ikke som reservedel

24 Låsbleck— lagerføres ikke som reservedel

25 Kolv— lagerføres ikke som reservedel

26 Kulventil— lagerføres ikke som reservedel

27 Kolv— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 1

39,00 krinkl. mva

Antall per bil: 1

30 Fjäderhållare— lagerføres ikke som reservedel

31 Ventil— lagerføres ikke som reservedel

32 Låsplåt— lagerføres ikke som reservedel

33 Kolv— lagerføres ikke som reservedel

Antall per bil: 1

35 Ventil— lagerføres ikke som reservedel

36 Växelväljarslid— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 1

39,00 krinkl. mva

Antall per bil: 4

39 Gavel— lagerføres ikke som reservedel

40 Låsplåt— lagerføres ikke som reservedel

41 Plugg— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 1

43 Kolv— lagerføres ikke som reservedel

Antall per bil: 1

45 Växlingsventil— lagerføres ikke som reservedel

46 Ventil— lagerføres ikke som reservedel

47 Låsplåt— lagerføres ikke som reservedel

48 Kolv— lagerføres ikke som reservedel

Antall per bil: 1385034 1

39,00 krinkl. mva

Antall per bil: 1385035 1

Antall per bil: 1

51 Fjäderhållare— lagerføres ikke som reservedel

Antall per bil: 1

53 Växlingsventil— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 1

55 Ventil— lagerføres ikke som reservedel

Antall per bil: 1

Antall per bil: 1385034 1

Antall per bil: 1385035 1

Antall per bil: 1

39,00 krinkl. mva

Antall per bil: 6

61 Gavel— lagerføres ikke som reservedel

62 Växlingsventil— lagerføres ikke som reservedel

63 Bussning— lagerføres ikke som reservedel

64 Ventil— lagerføres ikke som reservedel

Antall per bil: 1

66 Ventil— lagerføres ikke som reservedel

67 Kolv— lagerføres ikke som reservedel

Antall per bil: 1385034 1

Antall per bil: 1385035 1

70 Fjäderhållare— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 1

72 Ventil— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 5

74 Gavel— lagerføres ikke som reservedel

Antall per bil: 1385034 1

Antall per bil: 1385035 1

76 Kolv— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 1

78 Ventil— lagerføres ikke som reservedel

79 Ventil— lagerføres ikke som reservedel

80 Låsplåt— lagerføres ikke som reservedel

Antall per bil: 1385034 1

Antall per bil: 1385035 1

Antall per bil: 1

83 Kolv— lagerføres ikke som reservedel

Antall per bil: 1

86 Kolv— lagerføres ikke som reservedel

87 Ventil— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 1988–90 · 940 / 960

Fra Volvos originalkatalog

Katalog: 740 1991
Gruppe · side: Gruppe 43 · Katalogside 647
Antallkolonner: A = 1385034 · B = 1385035

Hva tallene betyr

–)Se gruppe 43, side 645
–)Diameter, yttre: 0,9mm
–)Diameter, yttre: 1,0mm
–)Diameter, yttre: 4,5mm
–)Diameter, yttre: 1,5mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

O.DIA: diameter, yttre

Slik leser du numrene

1385034 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
