Girkasse, manuell til Volvo 740/760 · Volvo 740 1991-

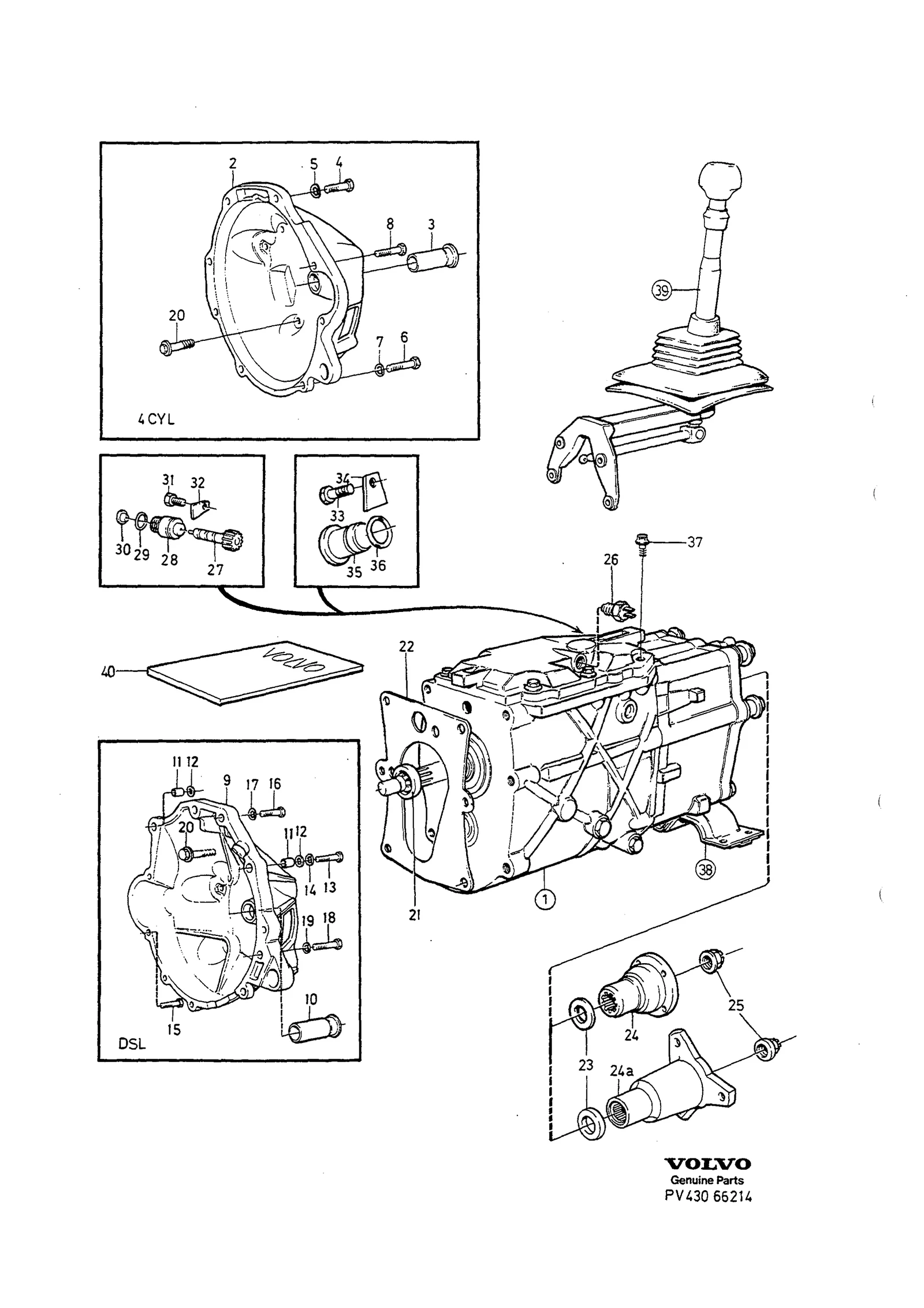

Girkasse · Volvo 740 1991 · GIRKASSE, MANUELL · 43 · side 547

Klikk på et tall for å se artiklene

41 posisjoner · 19 i sortiment

41 deler · 19 i sortiment

1 Växellåda— erstattet artikkel

Passer: B200F

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · B230F TRANS MARKED 1208526 · Erstattes av 1208614 · Utväxlingsförhållande: 3.91:1 · 3.73:1 · 3.31:1

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · B230F TRANS MARKED 1208681 · Erstattes av 1208722 · Utväxlingsförhållande: 3.54:1

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · B230F TRANS MARKED 1208708 · Erstattes av 1208722 · Utväxlingsförhållande: 3.54:1

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · B230F TRANS MARKED 1208722 · Utväxlingsförhållande: 3.54:1

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · D24 TRANS MARKED 1208527 · Erstattes av 1208616

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · D24 TRANS MARKED 1208709 · Erstattes av 1208616

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · D24 TRANS MARKED 1208528 · Erstattes av 1208617

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · D24 TRANS MARKED 1208710 · Erstattes av 1208617

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Passer: B200F

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · B230F TRANS MARKED 1208614 · Erstattes av 1208736

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Passer: B200F

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · B230F TRANS MARKED 1208736

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

1 Växellåda— erstattet artikkel

Merknad: 2) Utan kilometerräknare · Se gruppe 43, side 555 (VÄXELLÅDA) · D24 TRANS MARKED 1208616 · Erstattes av 5003761

1208617
Växellåda
1208617 · VÄXELLÅDA · Posisjonsnummer 1

Antall per bil: 1

bytteenhet

Antall per bil: 1

539,00 krinkl. mva

Antall per bil: 1

Antall per bil: 4

3,00 krinkl. mva

Antall per bil: 2

5,00 krinkl. mva

Antall per bil: 2

8 Skruv

Merknad: Se gruppe 33, side 361

Antall per bil: 1

539,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

100,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 1

15 Skruv

Merknad: Se gruppe 33, side 361

Antall per bil: 4

3,00 krinkl. mva

Antall per bil: 4

Antall per bil: 1

49,00 krinkl. mva

Antall per bil: 1

3 699,00 krinkl. mva

Antall per bil: 1

3 599,00 krinkl. mva

Antall per bil: 1

159,00 krinkl. mva

Antall per bil: 1

139,00 krinkl. mva

Antall per bil: 1

729,00 krinkl. mva

Antall per bil: 1

16,00 krinkl. mva

Antall per bil: 1

58,00 krinkl. mva

Antall per bil: 1

14,00 krinkl. mva

Antall per bil: 1

68,00 krinkl. mva

Antall per bil: 1

68,00 krinkl. mva

Antall per bil: 1

65,00 krinkl. mva

Antall per bil: 1

16,00 krinkl. mva

Antall per bil: 1

38 Växellådsupphängning

Merknad: Se gruppe 43, side 555 (VÄXELLÅDA) · Se gruppe 43, side 567 (VÄXELLÅDSUPPHÄNGNING)

39 Växelreglage

Merknad: Se gruppe 43, side 563 (VÄXELREGLAGE)

40 Packningsats

Merknad: Se gruppe 43, side 577 (ÖVERVÄXEL)

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 740 1991
Gruppe · side: Gruppe 43 · Katalogside 547
Antallkolonner: A = -1991 · B = 1992-

Hva tallene betyr

–)Alt. nr 1220769; B200, 230F
–)B200F · B230F
–)Alt. nr 955320
–)Se gruppe 33, side 361
–)D24
–)Alt. nr 955352
–)Alt. nr 955344
–)Alt. nr 949366
3)D24
2)D24; Alt. nr 955270
2)D24
–)Se gruppe 43, side 555; Se gruppe 43, side 567
–)Se gruppe 43, side 563
–)Se gruppe 43, side 577

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (13)

–)SEE 43-555 B200F, B230F TRANS MARKED 1208526 REPL 1 PCS 1208614-6. RATIO 3.91:1, 3.73:1, 3.31:1.
–)SEE 43-555 B230F TRANS MARKED 1208681 REPL 1 PCS 1208722-7. RATIO 3.54:1
–)SEE 43-555 B230F TRANS MARKED 1208708 REPL 1PCS 1208722-7 RATIO 3.54:1
1)SEE 43-555 B230F TRANS MARKED 1208722 RATIO 3.54:1
2)SEE 43-555 D24 TRANS MARKED 1208527 REPL 1 PCS 1208616-1.
2)SEE 43-555 D24 TRANS MARKED 1208709 REPL 1PCS 1208616-1
3)SEE 43-555 D24 TRANS MARKED 1208528 REPL 1 PCS 1208617-9.
3)SEE 43-555 D24 TRANS MARKED 1208710 REPL 1PCS 1208617-9
1)SEE 43-555 B200F, B230F TRANS MARKED 1208614 REPL 1PCS 1208736-7
1)SEE 43-555 B200F, B230F TRANS MARKED 1208736
1)SEE 43-555 D24 TRANS MARKED 1208616 REPL 1 PCS 5003761.
1)SEE 43-555 D24 TRANS MARKED 1208617
3)R.AX RATIO 3.73/1 D24

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B200F: 2,0 l 4-cyl insprutning, katalysator (240/740/940)
RATIO: utväxlingsförhållande
B230F: 2,3 l 4-cyl insprutning, katalysator (240/740/940)
D24: 2,4 l 6-cyl diesel (240/740/760)

Slik leser du numrene

1208617 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
