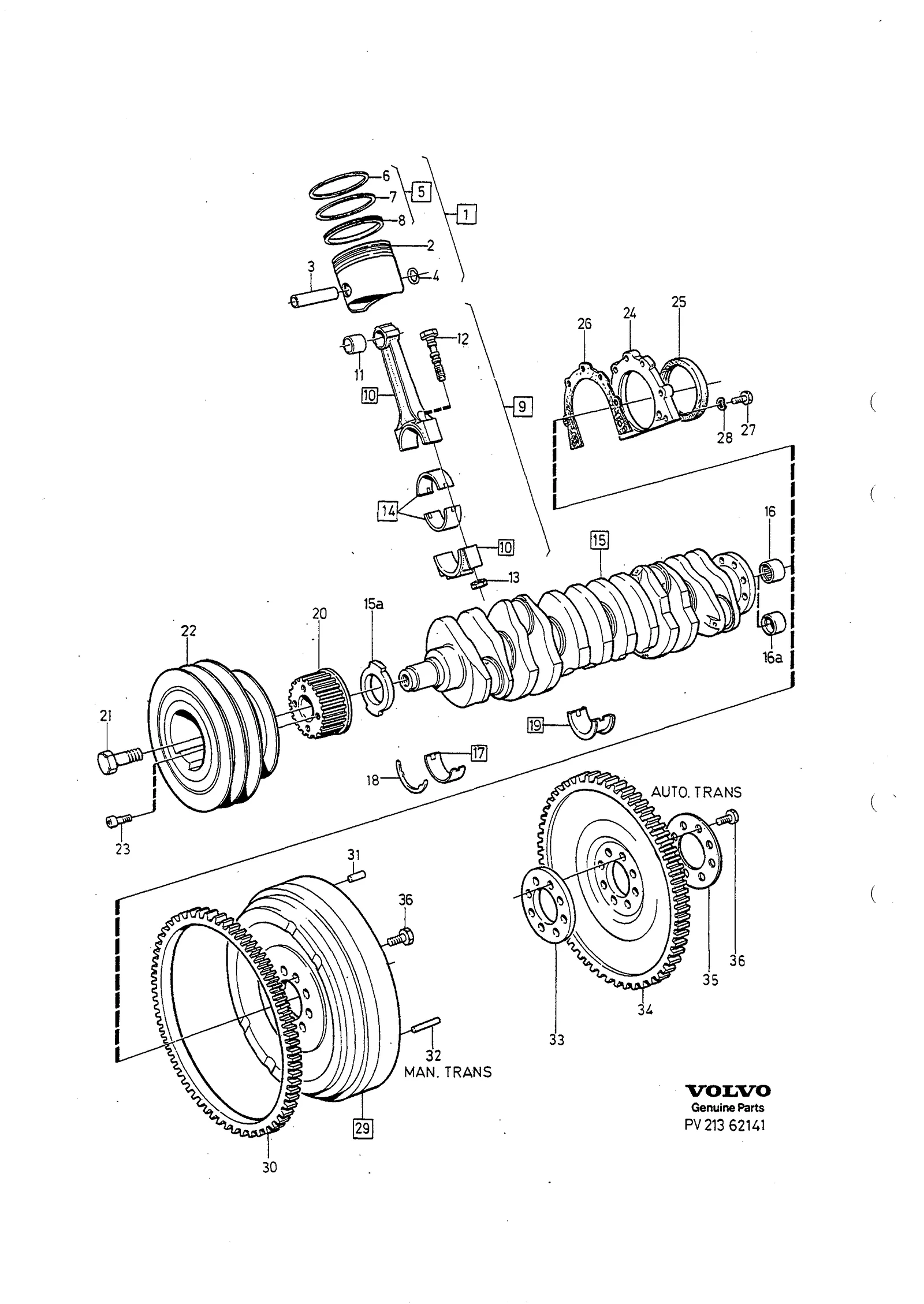

Veivverk til Volvo 940/960 1994- & S90/V90 1997-

Motor · Volvo 940 / 960 / S90 / V90 · VEIVVERK · 21 · side 181

Klikk på et tall for å se artiklene

Henter sprengskisse…

Fra Volvos originalkatalog

Katalog: 940 / 960 / S90 / V90
Gruppe · side: Gruppe 21 · Katalogside 181

Hva tallene betyr

Standardutförande; Diameter, yttre "SR"-kod:: 76,50mm
Överdimension: 0,25mm
Överdimension: 0,50mm
Överdimension: 1,00mm
Standardutförande
Underdimension: 0,25mm
Underdimension: 0,50mm
Underdimension: 0,75mm
Manuell växellåda
Automatväxellåda
Lengde: 16mm
Lengde: 28mm

Alt. nr 9135940
Alt. nr 1257048

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

STD: standardutförande
O.DIA: diameter, yttre "SR"-kod:
O.S: överdimension
U.S: underdimension
MAN.TRANS: manuell växellåda
AUTO.TRANS: automatväxellåda
LG: lengde

Slik leser du numrene

9135901 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
