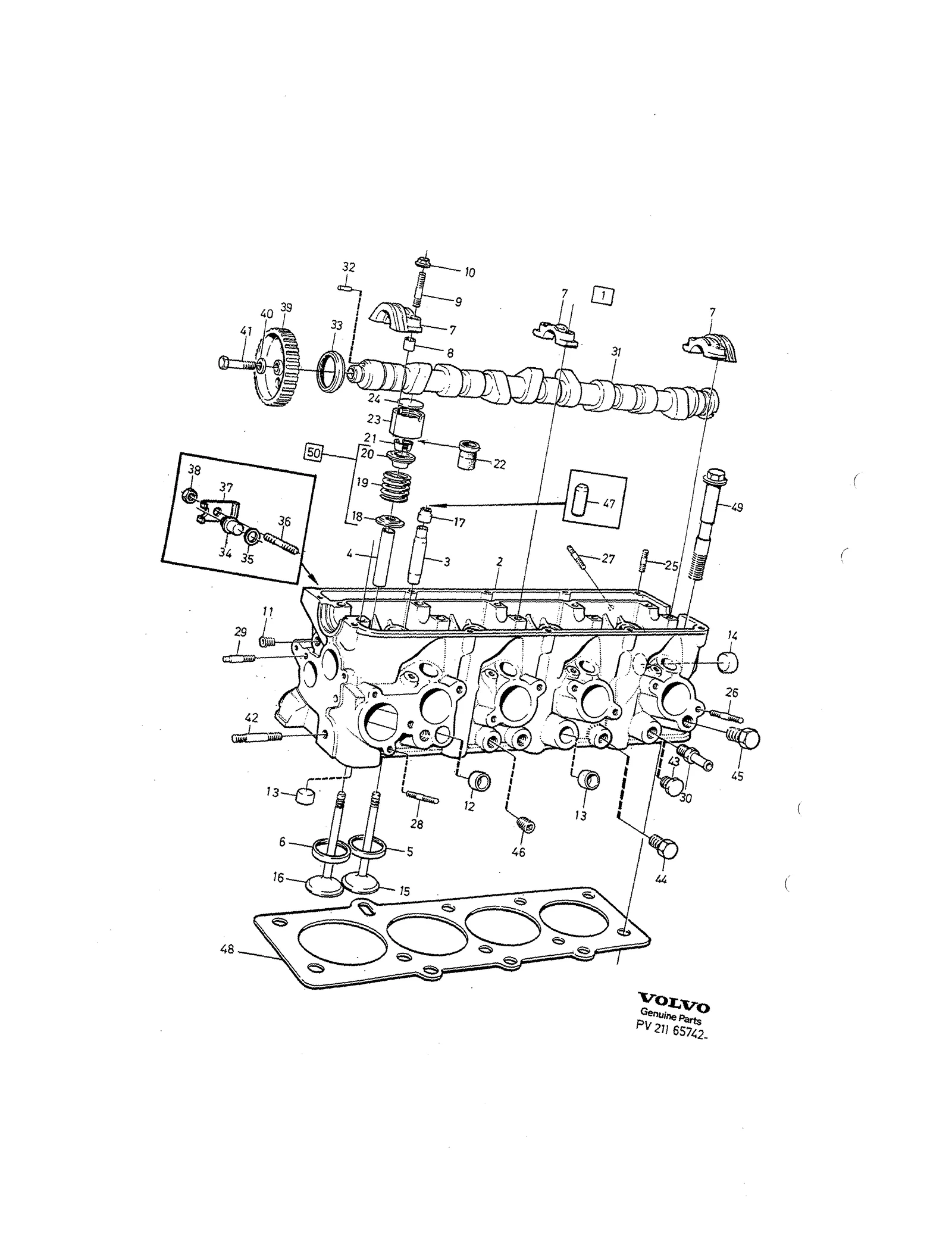

Topplokk til Volvo 940/960 1994- & S90/V90 1997- — Sprengskisse

1. •B200F/G (1277678)
2. •B230FS/GS (1277678)
3. •B230FT/GT /FK/GK (1277685)
4. •Std. ytre diameter 13.5mm
5. •Standard, ytre diam. 13.5mm
6. •Std. ytre diameter 46mm
7. •Std. ytre diameter 38mm
8. •Std. ytre diameter 17.5mm
9. •Std. ytre diameter 21mm
10. •Overstørrelse, ytterdiameter 25mm
11. •Std. ytre diameter 29mm
12. •Overstørrelse, ytterdiameter 33mm
13. •Uten turbo
14. •Tykkelse 3.30 mm
15. •Tykkelse 3.35 mm
16. •Tykkelse 3.40 mm
17. •Tykkelse 3.45 mm
18. •Tykkelse 3.50 mm
19. •Tykkelse 3.55 mm
20. •Tykkelse 3.60 mm
21. •Tykkelse 3.65 mm
22. •Tykkelse 3.70 mm
23. •Tykkelse 3.75 mm
24. •Tykkelse 3.80 mm
25. •Tykkelse 3.85 mm
26. •Tykkelse 3.90 mm
27. •Tykkelse 3.95 mm
28. •Tykkelse 4.00 mm
29. •Tykkelse 4.05 mm
30. •Tykkelse 4.10 mm
31. •Tykkelse 4.15 mm
32. •Tykkelse 4.20 mm
33. •Tykkelse 4.25 mm
34. •Tykkelse 4.30 mm
35. •Tykkelse 4.35 mm
36. •Tykkelse 4.40 mm
37. •Tykkelse 4.45 mm
38. •Tykkelse 4.50 mm
39. •Tykkelse 3.50-4.15mm
40. •Ventildeksel
41. •Med turbo, lengde 42mm
42. •Med turbo, lengde 45mm
43. •Uten turbo, lengde 42mm
44. •Merket M, B200F/G
45. •Merket T, B200FT/GT
46. •Merket M, B230FS/GS/FD
47. •Merket VX3, B230FB
48. •Merket T, B230FT/GT /FK/GK
49. •Strammerull
50. •Alternativ. 3/8"
51. •Alternativ. M12
52. •Alternativ. M14

Ordliste — Volvos forkortelser

GT

GT-utførelse

STD

standardutførelse

O.DIA

utvendig diameter

O.S

overstørrelse

DIA

diameter

TURBO

turbo

THK

tykkelse

LG

lengde

IK

inngår i sett

• 5003546 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
