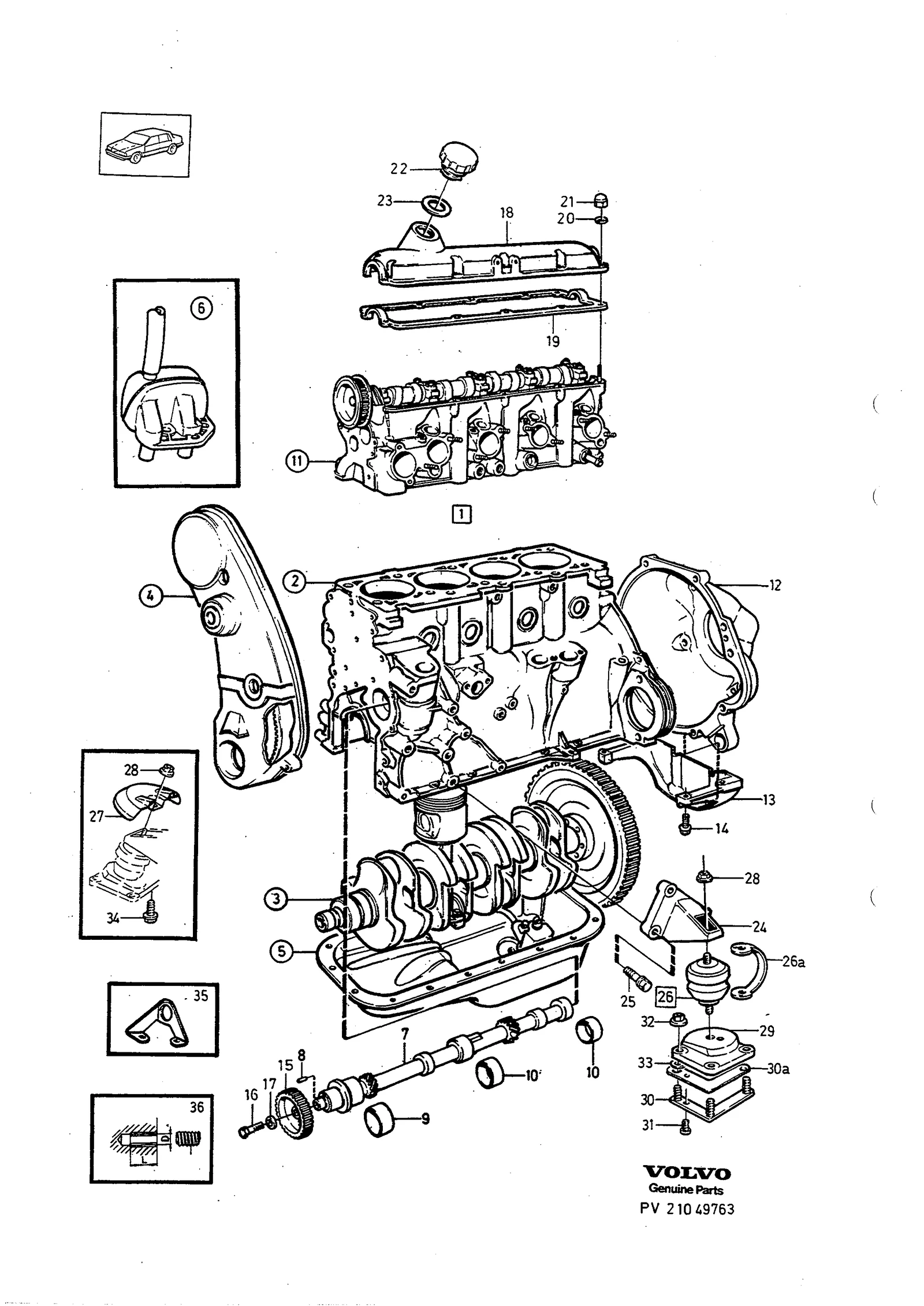

Motor med monteringsdetaljer til Volvo 940/960 1994- & S90/V90 1997-

1. –)Cylinder block complete
2. –)• Engine block
3. –)• • SEE 21 • 161 /A
4. –)• • SEE 21 • 161 /B
5. –)• Crank mechanism
6. –)• Belt transmission
7. –)• Lubricating system
8. –)• Crankcase ventilation
9. –)• Countershaft
10. –)• • Spring pin
11. –)• Bearing bushing
12. –)Cylinder head
13. –)Clutch housing
14. –)Bracket
15. –)Flange screw
16. –)Pulley
17. –)Screw
18. –)Washer
19. –)Valve cover
20. –)Gasket
21. –)Spring washer
22. –)Nut
23. –)Filler cap
24. –)B230FS/FD/GS
25. 5)B230FT/GT/GK
26. –)• Limiter
27. –)Shield TURBO
28. –)Flange lock nut
29. 1)B230FS/FD/GS
30. –)Screw plate l.h.
31. –)Plate TURBO
32. –)Six point sockel screw (969473)
33. 1)Washer 1)
34. –)Lifting eye, l.h. rear
35. –)Lifting eye, l.h. front
36. –)Lifting eye, r.h.
37. –)Thread insert M5x0,8x7,5 mm
38. –)Thread insert M6x1,0x9,0 mm
39. –)Thread insert M8x1,25x12 mm
40. –)Thread insert M10x1,5x15 mm
41. –)Thread insert M12x1,5x24 mm
42. –)Thread insert M14x1,25x14 mm
43. –)Thread insert M14x1,5x12 mm
44. –)Gasket kits

Ordliste — Volvos forkortelser

TURBO

turbo

EXC

exklusive

B230FB

2,3 l 4-cyl insprutning, katalysator (940)

L.H

venstre

R.H

høyre

B230FK

2,3 l 4-cyl lågtrycksturbo (940)

• 463581 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
