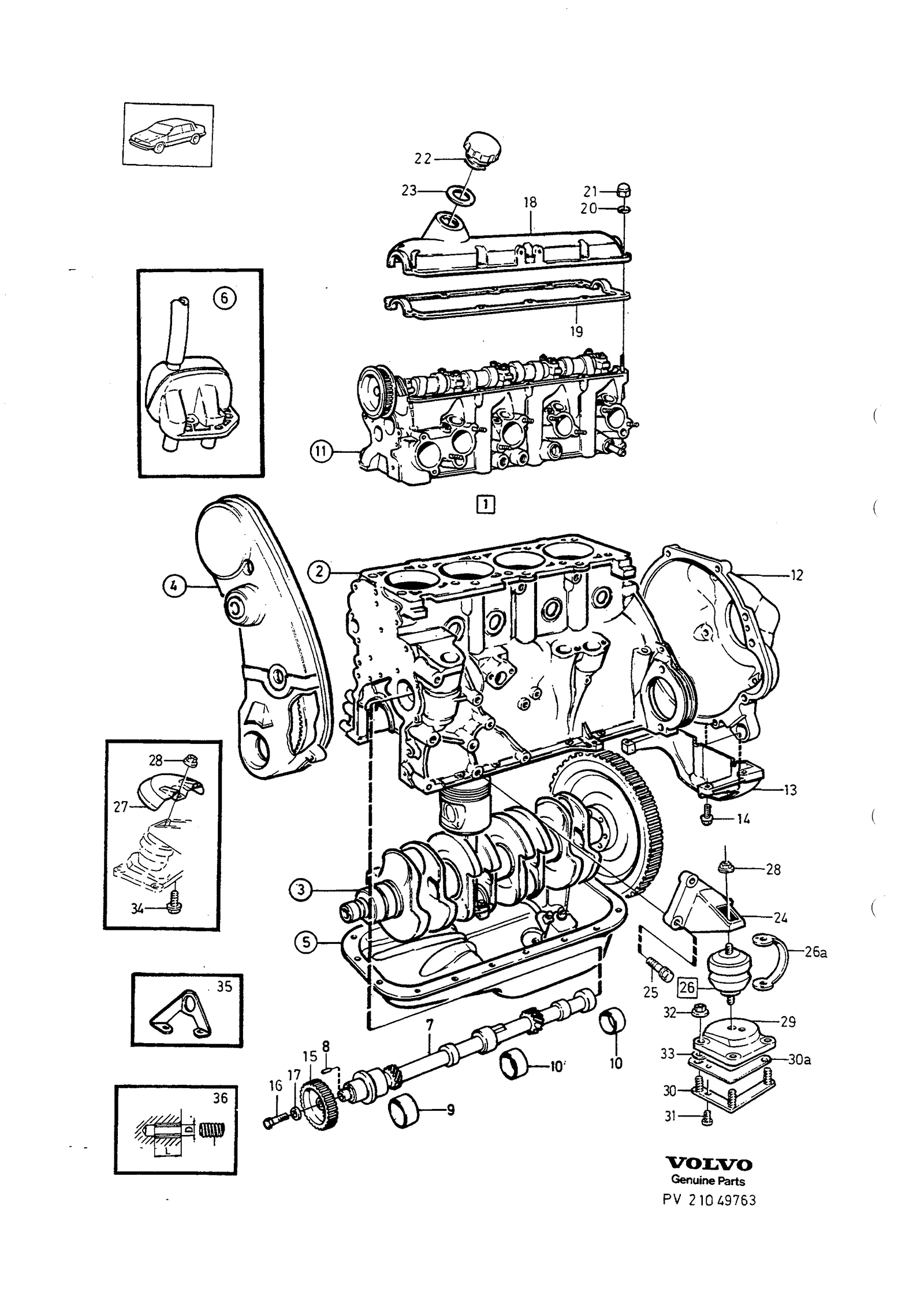

Motor med monteringsdetaljer til Volvo 740/760 1985-87

Motor · Volvo 740 / 760 1985–87 · MOTOR MED MONTERINGSDETALJER · 21 · side 159

Klikk på et tall for å se artiklene

38 posisjoner · 14 i sortiment

38 deler · 14 i sortiment

utgått av sortimentet

Antall per bil: B200 1

1 Cylinderblock komplett— lagerføres ikke som reservedel

Merknad: B230K 1289068,1289069

utgått av sortimentet

Antall per bil: B230 1

utgått av sortimentet

Antall per bil: B230 1

utgått av sortimentet

Antall per bil: B230 1

2 Cylinderblock

Merknad: Se gruppe 21, side 171 (CYLINDERBLOCK)

6842784
Cylinderblock
6842784 · CYLINDERBLOCK · Posisjonsnummer 1
6842785
Cylinderblock
6842785 · CYLINDERBLOCK · Posisjonsnummer 1
1378963
Cylinderblock
1378963 · CYLINDERBLOCK · Posisjonsnummer 1
6842786
Cylinderblock
6842786 · CYLINDERBLOCK · Posisjonsnummer 1

3 Vevmekanism

Merknad: Se gruppe 21, side 173 (VEVMEKANISM)

4 Remtransmission

Merknad: Se gruppe 21, side 181 (REMTRANSMISSION)

5 Smörjsystem

Merknad: Se gruppe 22, side 239 (SMÖRJSYSTEM)

6 Vevhusventilation

Merknad: Se gruppe 25, side 383

Antall per bil: 1

Inngår i: Mellanaxel

Antall per bil: 1

9 Lagerbussning

Merknad: Se gruppe 21, side 171 (CYLINDERBLOCK)

Lagerbussning
463360 · CYLINDERBLOCK · Posisjonsnummer 4
469,00 krinkl. mva
1
Lagerbussning
463361 · CYLINDERBLOCK · Posisjonsnummer 5
469,00 krinkl. mva
1
463362
Lagerbussning
463362 · CYLINDERBLOCK · Posisjonsnummer 6

10 Lagerbussning

Merknad: Se gruppe 21, side 171 (CYLINDERBLOCK)

Lagerbussning
463360 · CYLINDERBLOCK · Posisjonsnummer 4
469,00 krinkl. mva
1
Lagerbussning
463361 · CYLINDERBLOCK · Posisjonsnummer 5
469,00 krinkl. mva
1
463362
Lagerbussning
463362 · CYLINDERBLOCK · Posisjonsnummer 6

11 Cylinderhuvud

Merknad: Se gruppe 21, side 165 (CYLINDERHUVUD)

5003551
Cylinderhuvud, bytes komplett
5003551 · CYLINDERHUVUD · Posisjonsnummer 1
5003556
Cylinderhuvud, bytes komplett
5003556 · CYLINDERHUVUD · Posisjonsnummer 1
5003550
Cylinderhuvud, bytes
5003550 · CYLINDERHUVUD · Posisjonsnummer 1
5003548
Cylinderhuvud, bytes
5003548 · CYLINDERHUVUD · Posisjonsnummer 1

12 Kopplingskåpa

Merknad: Se gruppe 43, side 839

379,00 krinkl. mva

Antall per bil: 1

Antall per bil: 4

Antall per bil: 1

91,00 krinkl. mva

Antall per bil: 1

100,00 krinkl. mva

inngår i sett

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 8

27,00 krinkl. mva

Antall per bil: 10

Antall per bil: 1

30,00 krinkl. mva

inngår i sett

Antall per bil: 1

Antall per bil: 3

Antall per bil: 4

169,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

152361– · 1485–

579,00 krinkl. mva

Antall per bil: 2

579,00 krinkl. mva

Antall per bil: B200 2

Antall per bil: 1

Antall per bil: 4

Antall per bil: 1

419,00 krinkl. mva

Antall per bil: 1

Antall per bil: B200 1 · B230 2

39,00 krinkl. mva

Antall per bil: 2

4,00 krinkl. mva

Antall per bil: 6

1,00 krinkl. mva

Antall per bil: 6

Chassisnummer:

152361– · 1485–

4,00 krinkl. mva

Antall per bil: 1

239,00 krinkl. mva

Antall per bil: 1

83,00 krinkl. mva

Antall per bil: 1

249,00 krinkl. mva

Antall per bil: 1

35 Lyftögla, h— lagerføres ikke som reservedel

Antall per bil: nødvendig antall/lengde

36 Packningssats

Merknad: Se gruppe 21, side 183 (REMTRANSMISSION)

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 1988–90 · 740 1991 · 940 / 960 · 940 / 960 / S90 / V90

Se deler i butikken: Volvo 700 b200 motorupphangning b200 volvo 700 900 · Motorupphangning b230 volvo 700 1987

Fra Volvos originalkatalog

Katalog: 740 / 760 1985–87
Gruppe · side: Gruppe 21 · Katalogside 159
Antallkolonner: A = B200 · B = B230

Hva tallene betyr

–)Turbo · Årsmodell –1986
–)Alt. nr 1357817; Turbo · Årsmodell 1987–
–)Alt. nr 960141; Unntatt turbo, Årsmodell 1985, 4-dörrars personvagn: passer fra chassisnummer ca. 152361; Årsmodell 1985, 740, 5-dörrars personvagn: passer fra chassisnummer ca. 1485; Årsmodell 1985 · 760, 5-dörrars personvagn · Årsmodell 1986 · 4-dörrars personvagn, 5-dörrars personvagn · Årsmodell 1987– · Manuell växellåda
–)Årsmodell 1987– · Automatväxellåda · Turbo
–)B200E
–)B200ET
–)B230A
–)B230E
–)B230ET
–)B230F
–)B230FT
–)Se gruppe 21, side 171
–)Se gruppe 21, side 173
–)Se gruppe 21, side 181
–)Se gruppe 22, side 239
–)Se gruppe 25, side 383
–)Se gruppe 21, side 165
–)Se gruppe 43, side 839
–)Alt. nr 1219322
–)Alt. nr 955322
–)Alt. nr 1336754
–)Alt. nr 1336753
–)Alt. nr 1378985
–)Venstre
–)Høyre
–)Alt. nr 949279
–)Alt. nr 955137
–)B200K · B200E · B230A · B230K · B230E
–)B200ET · B230ET · B230F · B230FT; Alt. nr 1317593
–)M6x1,0x9 mm
–)M8x1,25x12 mm
–)M10x1,5x15 mm
–)M12x1,5x24 mm
–)M14x1,25x14 mm
–)M14x1,5x12 mm
–)Se gruppe 21, side 183

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (14)

–)B200K 499684,499685, 499976,499977
–)B200K 499978,499979
–)B230K 499586-499589, 499984,499985,1289052, 1289053
–)B230K 499590,499591, 499974,499975,499986, 499987
–)B230K 1289068,1289069.
–)-1986. 1987- MAN.TRANS B200K,E, B230A,K,E,F.
–)1987- B200ET, B230ET, B230FT. 1987- AUTO.TRANS B200K,E, B230A,K,E,F.
–)EXC TURBO. 1985 4DRS CH APP -152360, 1985 740 5DRS CH APP -1484
–)EXC TURBO. 1985 4DRS CH APP 152361-, 1985 740 5DRS CH APP 1485-, 1985 760 5DRS, 1986- 4DRS/5DRS. 1987- MAN.TRANS B200K,E, B230A,K,E,F.
–)1987- AUTO.TRANS B200K,E, B230A,K,E,F. 1987- B200ET, B230ET, B230FT.
–)-1986. 1987- MAN TRANS B200K,E, B230A,K,E,F.
–)1987- B200ET, B230ET, B230FT. 1987- AUTO TRANS B200K,E, B230A,K,E,F.
–)-1986. 1987- MAN. TRANS B200K,E, B230A,K,E,F.
–)B230FT APP 1987 -

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B200E: 2,0 l 4-cyl insprutning (240/740)
B200ET: 2,0 l 4-cyl insprutning turbo (740)
B230A: 2,3 l 4-cyl förgasare (240/740)
B230E: 2,3 l 4-cyl insprutning (240/740)
B230ET: 2,3 l 4-cyl insprutning turbo (740)
B230F: 2,3 l 4-cyl insprutning, katalysator (240/740/940)
B230FT: 2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo)
MAN.TRANS: manuell växellåda
B200K: 2,0 l 4-cyl förgasare (240/740)
AUTO.TRANS: automatväxellåda
L.H: venstre
R.H: høyre
TURBO: turbo
4DRS: 4-dörrars personvagn
5DRS: 5-dörrars personvagn
B230K: 2,3 l 4-cyl förgasare (240/740)

Slik leser du numrene

1277668 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
