NO · NOK NO · NOK Flere sprengskisser i 2 · Motor Skjul alle sprengskisser Klikk her for å se alle sprengskisser i Volvo 740/760 1985-87 Alle sprengskisser John tipser Tallet i tegningen er det samme som i listen Klikk på et tall for å se delene på den posisjonen. Grønn prikk betyr at du kan kjøpe delen her; grå at vi ennå ikke har koblet noen artikkel til posisjonen. Sprengskissene er nye, og vi har ikke rukket å koble alle artikler, så finner du ikke delen, kan vi likevel ha den – kontakt oss, med mindre den er utgått. Kontroller alltid chassisnummeret mot katalogen før du bestiller.

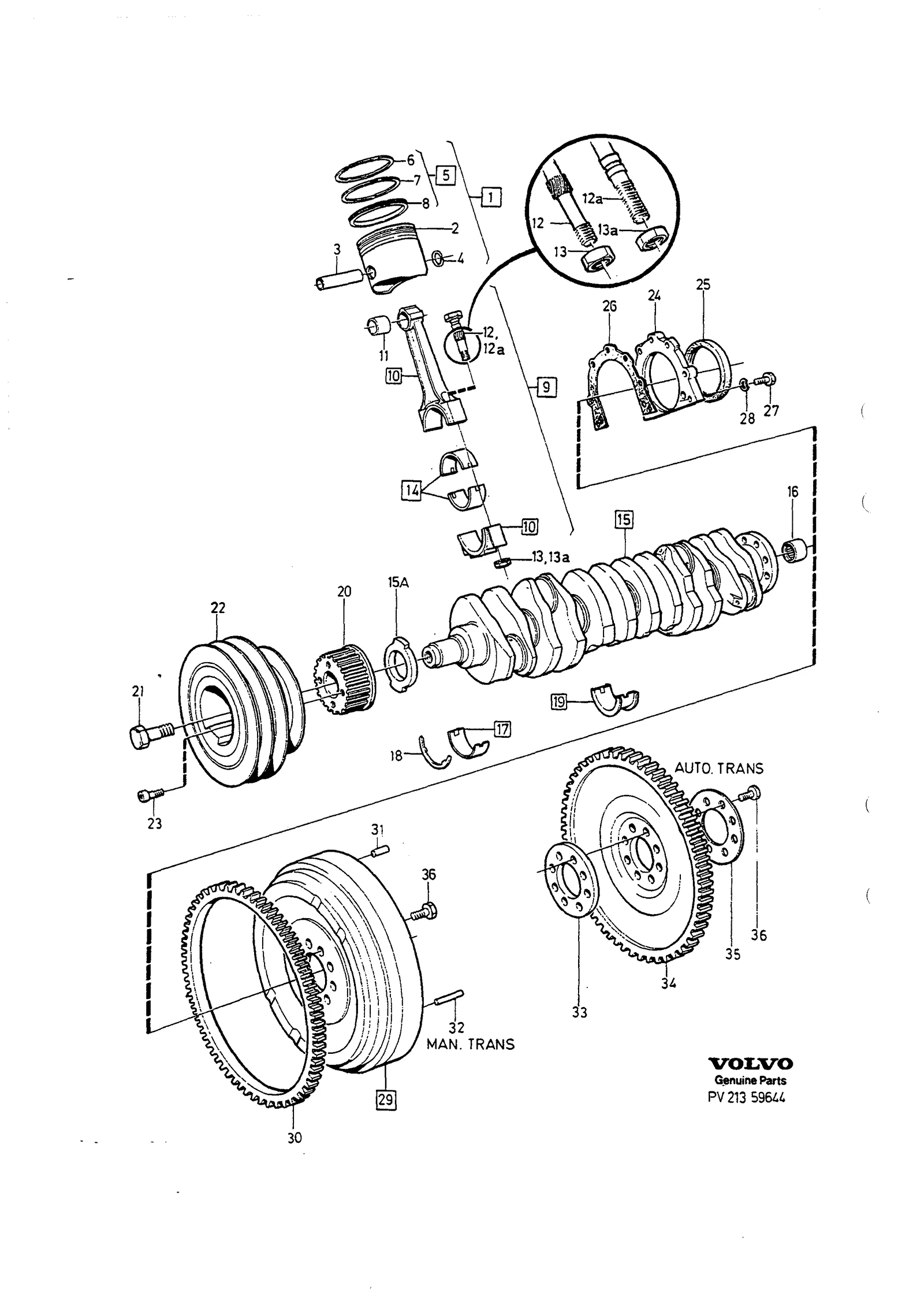

CVR — Classic Volvo Restoration Fra Volvos originalkatalog Katalog 740 / 760 1985–87 Gruppe · side Gruppe 21 · Katalogside 225 Antallkolonner A = D24, D24T, D24TIC Hva tallene betyr • D24 • Overstørrelse: 0.25 mm • Overstørrelse: 0.50 mm • Overstørrelse: 1.00 mm • D24T • Alt. nr 272088; Overstørrelse: 0.50 mm • Alt. nr 272089; Overstørrelse: 1.00 mm • D24TIC • Alt. nr 3501762; Overstørrelse: 0.25 mm •
Alt. nr 3501763; Overstørrelse: 0.50 mm
• Alt. nr 3501764; Overstørrelse: 1.00 mm
• Alt. nr 275327; D24 · Standardutførelse
• Alt. nr 275328; D24; Overstørrelse: 0.25 mm
• Alt. nr 275329; D24; Overstørrelse: 0.50 mm
• Alt. nr 275330; D24; Overstørrelse: 1.00 mm
• Alt. nr 275354; D24T · Standardutførelse
• Alt. nr 275355; D24T; Overstørrelse: 0.25 mm
• Alt. nr 275356; D24T; Overstørrelse: 0.5 mm
• Alt. nr 275357; D24T; Overstørrelse: 1.00 mm
• Alt. nr 270722; D24TIC · Standardutførelse
• Alt. nr 271077; D24 · D24T
• D24 · D24T, Standardutførelse; Alt. nr 270121
• Alt. nr 271022; D24 · D24T; Understørrelse: 0.25 mm
• Alt. nr 270123; D24 · D24T; Understørrelse: 0.50 mm
• D24T · D24TIC; Alt. nr 1328165
• Alt. nr 271222; D24 · D24T · Standardutførelse
• Alt. nr 271223; D24 · D24T; Understørrelse: 0.25 mm
• Alt. nr 271224; D24 · D24T; Understørrelse: 0.50 mm
• Alt. nr 271225; D24 · D24T; Understørrelse: 0.75 mm
• D24TIC, Standardutførelse
• Understørrelse: 0.25 mm
• Understørrelse: 0.50 mm
• Understørrelse: 0.75 mm
• D24T · D24TIC
• Lengde: 16 mm
• Lengde: 28 mm
• Alt. nr 270123; D24 · D24T; Understørrelse: 0.50 m Alt. nr 3547000 Alt. nr 1257050 Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Flere merknader fra katalogen (22) • Standard, utvendig diameter 76.48 mm • Standard, utvendig diameter 76.50 mm • (1389510) Std, ytre diameter 76.48 mm • (270723) D24TIC, overstørrelse 0.25 mm • (270724) D24TIC, overstørrelse 0.50 mm • (270725) D24TIC, overstørrelse 1.00 mm • Alternativ 1 • Alternativ 2 • D24TIC standard • D24TIC undermål 0.25 mm • D24TIC undermål 0.50 mm • D24TIC undermål 0.75 mm • (1257239) D24 ENG -CW 132125 • (1328997) D24 ENG CW 132126- • D24 ENG -CW 132125 • D24 ENG CW 132126-, D24T, D24TIC. (1328195) • D24TIC. Undermål 0.25 mm • D24TIC. Undermål 0.50 mm • D24TIC. Undermål 0.75 mm • Standard • (1257098), manuell girkasse • Automatgir Forkortelser på denne tegningen Ordliste — Volvos forkortelser
STD standardutførelse
O.DIA utvendig diameter
O.S overstørrelse
U.S understørrelse
MAN.TRANS manuelt gir
LG lengde
AUTO.TRANS automatgir
KN inngår i sett + NS Slik leser du numrene 272072 — Volvos originale artikkelnummerAlt. nr 264612 — erstatningsnummer1) — Hva tallene betyrNumrene nedenfor viser til artikkelnumrene i katalogen.
Posisjonsnavnene kommer fra Volvos originalkatalog — det er reservedelskatalogens egne betegnelser. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk. Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene. Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor. Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a. "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon har vi ennå ikke koblet til noen artikkel – kontakt oss hvis du leter etter delen. Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge Volvo Owners Club (volvoclub.org.uk) — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret. Samme KA-nummer finnes også i: 740 1988–90 · 740 1991 · 760 1988 · 940 / 960
John tipser Tallet i tegningen er det samme som i listen Klikk på et tall for å se delene på den posisjonen. Grønn prikk betyr at du kan kjøpe delen her; grå at vi ennå ikke har koblet noen artikkel til posisjonen. Sprengskissene er nye, og vi har ikke rukket å koble alle artikler, så finner du ikke delen, kan vi likevel ha den – kontakt oss, med mindre den er utgått. Kontroller alltid chassisnummeret mot katalogen før du bestiller.
Diagram Deler (42)
42 posisjoner · 6 i sortiment
Zoom 100%
42 deler · 6 i sortiment i sortiment (6)
1-4 272033
Antall per bil: 6
Vis mer informasjon
1-5 272034
Antall per bil: 6
Vis mer informasjon
1-6 272035
Antall per bil: 6
Vis mer informasjon
1 Stempelsett komplett
— lagerføres ikke som reservedel Passer: D24T
1-8 272085
Antall per bil: 6
Vis mer informasjon
1-9 272086
Antall per bil: 6
Vis mer informasjon
1-10 272087
Antall per bil: 6
Vis mer informasjon
1-11 270642
Antall per bil: 6
Vis mer informasjon
1-12 270612
Antall per bil: 6
Vis mer informasjon
1 Stempelsett komplett
— lagerføres ikke som reservedel Passer: D24TIC
1-14 3531943
Antall per bil: 6
Vis mer informasjon
1-15 9122012
Antall per bil: 6
Vis mer informasjon
1-16 3531944
Antall per bil: 6
Vis mer informasjon
1-17 3531945
Antall per bil: 6
Vis mer informasjon
1-18 3531946
Antall per bil: 6
Vis mer informasjon
643,00 kr Ordinær pris: 806,40 kr−20 % inkl. mva
