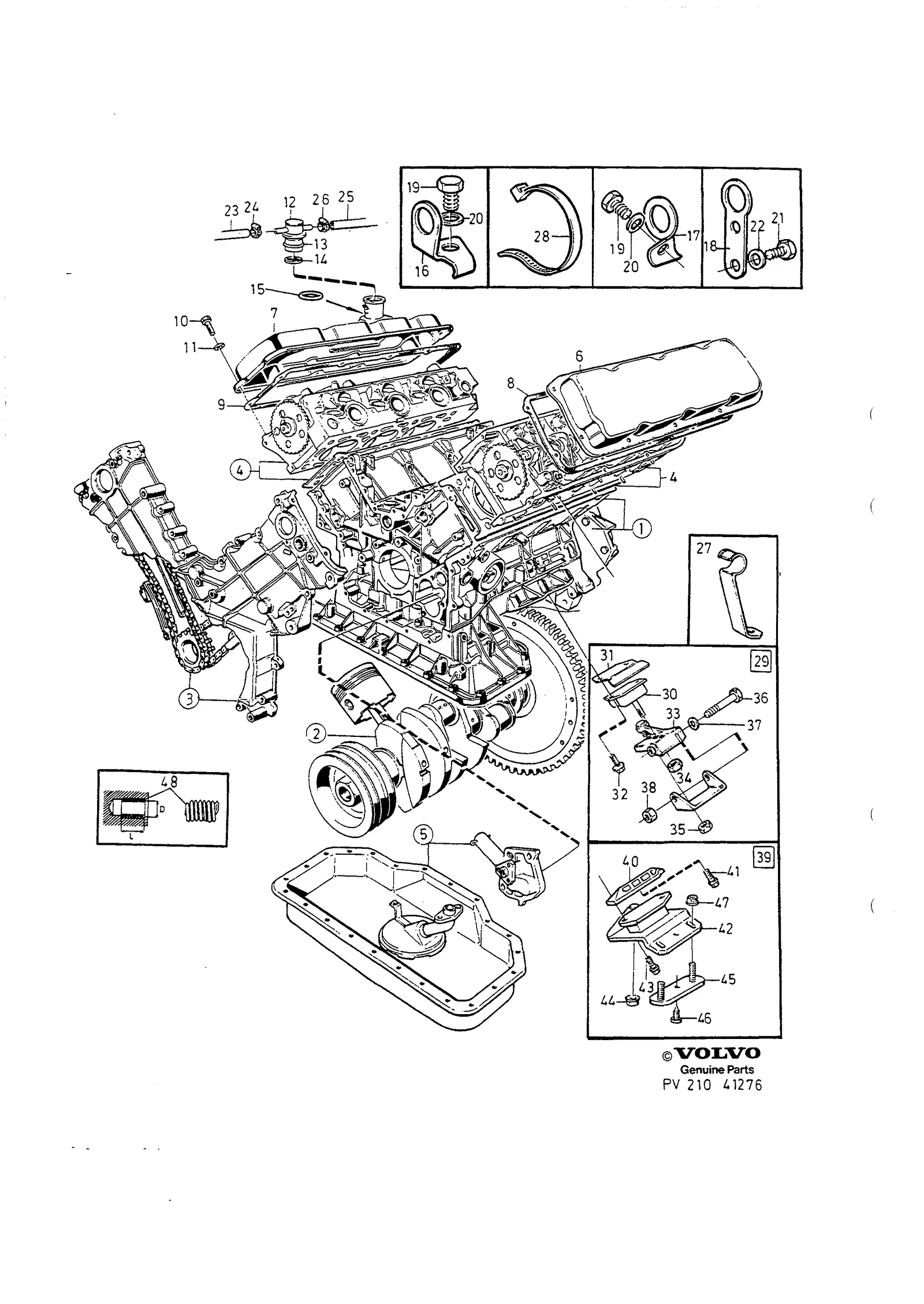

Motor med monteringsdetaljer til Volvo 740/760 1985-87 — Sprengskisse

1. 1)Midlertidig utførelse.
2. •Lengde 210, unntatt B28E med EGR
3. •1985 4DRS, CH APP -164576
4. •1985 4DRS CH ca. 164577-, 1985 5DRS, 1986- 4DRS/5DRS
5. •Ytre diam. M6X1,0. Lengde 9
6. •Ytre diam. M6X1,0. Lengde 12
7. •Ytre diam. M7X1,0. Lengde 10,5
8. •Ytre diam. M7X1,0. Lengde 14
9. •Diameter 0, M8X1,25. Lengde 16
10. •Ytre diam. M10X1,5. Lengde 15
11. •Ytre diam. M10X1,5. Lengde 20
12. •Ytre diam. M12X1,5. Lengde 12
13. •Ytre diam. M12X1,5. Lengde 24
14. •Ytre diam. M14X1,25. Lengde 14,5
15. •Diameter 0, M14X1,5. Lengde 10
16. •Ytre diam. M16X1,5. Lengde 12
17. •Diameter 0, M18X1,5. Lengde 13,5

Ordliste — Volvos forkortelser

LG

lengde

L.H

venstre

R.H

høyre

E.G.R

eksosresirkulering

4DRS

4-dörrars personvagn

5DRS

5-dörrars personvagn

• 269884 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
