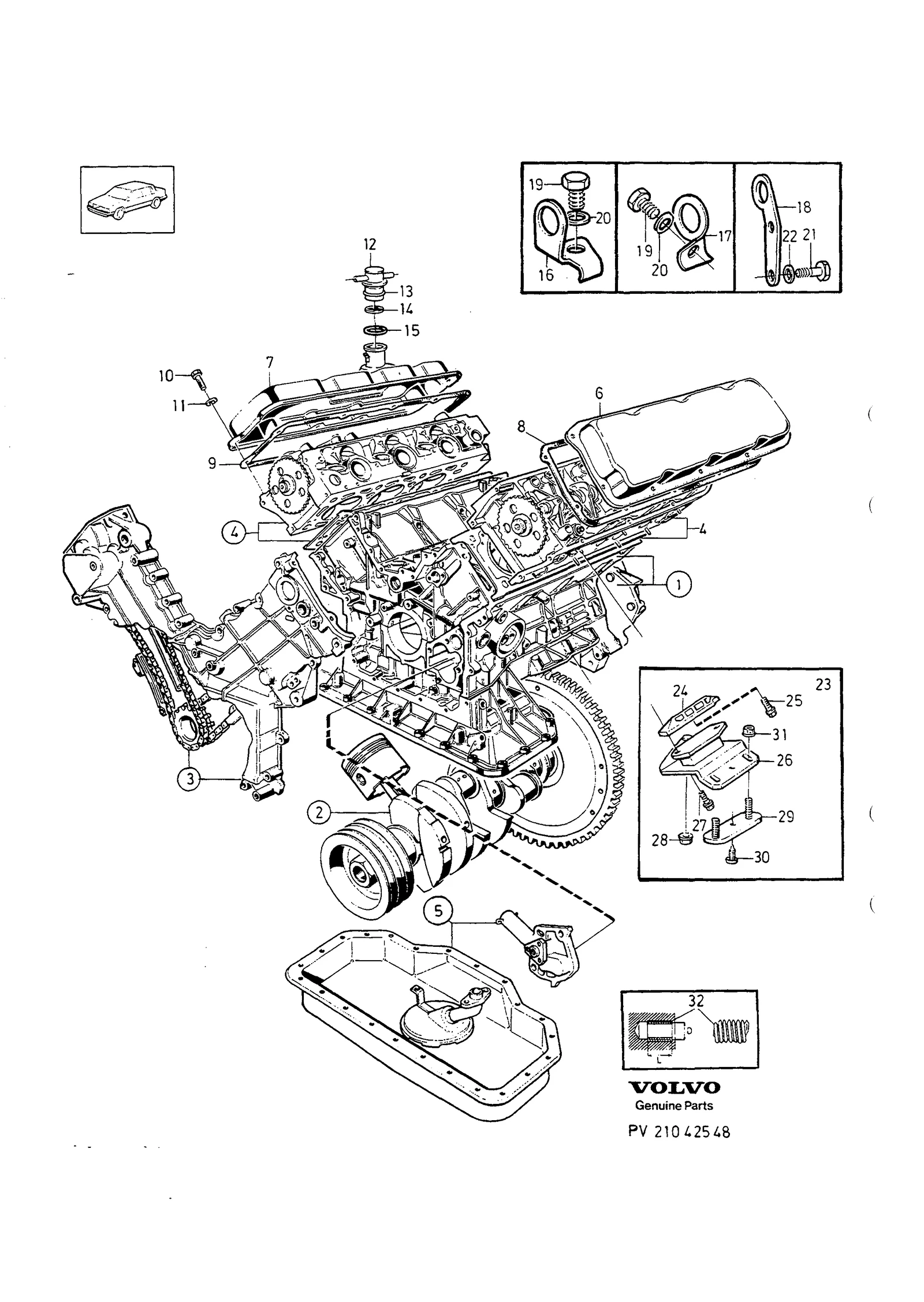

Motor med monteringsdetaljer til Volvo 740/760 1985-87

Motor · Volvo 740 / 760 1985–87 · MOTOR MED MONTERINGSDETALJER · 21 · side 191

Klikk på et tall for å se artiklene

32 posisjoner · 13 i sortiment

32 deler · 13 i sortiment

1 Cylinderblock

Merknad: Se gruppe 21, side 203 (CYLINDERBLOCK)

1218424
Cylinderblock
1218424 · CYLINDERBLOCK · Posisjonsnummer 1

2 Vevmekanism

Merknad: Se gruppe 21, side 207 (VEVMEKANISM)

3 Kedjetransmission

Merknad: Se gruppe 21, side 211 (KEDJETRANSMISSION)

4 Cylinderhuvud

Merknad: Se gruppe 21, side 197 (CYLINDERHUVUD)

1277982
Cylinderhuvud, v
1277982 · CYLINDERHUVUD · Posisjonsnummer 1
9122085
Cylinderhuvud, v
9122085 · CYLINDERHUVUD · Posisjonsnummer 1
9122087
Cylinderhuvud, v
9122087 · CYLINDERHUVUD · Posisjonsnummer 1
1277983
Cylinderhuvud, h
1277983 · CYLINDERHUVUD · Posisjonsnummer 1

5 Smörjsystem

Merknad: Se gruppe 22, side 247 (SMÖRJSYSTEM)

Antall per bil: 1

129,00 krinkl. mva

Antall per bil: 1

369,00 krinkl. mva

Antall per bil: 1

Antall per bil: 10

Antall per bil: 9

Antall per bil: 2

Antall per bil: 21

Antall per bil: 1

21,00 krinkl. mva

Antall per bil: 1

46,00 krinkl. mva

Antall per bil: 1

15 O-ring— lagerføres ikke som reservedel

Antall per bil: 1

17 Lyftögla främre— lagerføres ikke som reservedel

utgått av sortimentet

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 3

2,00 krinkl. mva

Antall per bil: 3

Antall per bil: 2

10,00 krinkl. mva

Antall per bil: 2

23 Motorupphängning— lagerføres ikke som reservedel

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 6

459,00 krinkl. mva

Antall per bil: 1

419,00 krinkl. mva

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 4

4,00 krinkl. mva

Antall per bil: 2

39,00 krinkl. mva

Antall per bil: 2

4,00 krinkl. mva

Antall per bil: 4

Antall per bil: nødvendig antall/lengde

32 Packningssats

Merknad: Se gruppe 21, side 215 (PACKNINGSSATS SERVICESATSER)

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 740 / 760 1985–87
Gruppe · side: Gruppe 21 · Katalogside 191
Antallkolonner: A = B280E (2,8 l V6 PRV insprutning (760/780)) · B = B280F (2,8 l V6 PRV insprutning, katalysator (760/780/960))

Hva tallene betyr

–)Se gruppe 21, side 203
–)Se gruppe 21, side 207
–)Se gruppe 21, side 211
–)Se gruppe 21, side 197
–)Se gruppe 22, side 247
–)Alt. nr 247950
–)Alt. nr 1218306
–)Lengde: 25 mm
–)Lengde: 50 mm
–)Alt. nr 947943; Lengde: 55 mm
–)Alt. nr 955137
–)Se gruppe 21, side 215

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (13)

–)O.DIA M6X1,0. LG 9
–)O.DIA M6X1,0. LG 12
–)O.DIA M7X1,0. LG 10,5
–)O.DIA M7X1,0. LG 14
–)O.DIA M8X1,25. LG 16
–)O.DIA M10X1,5. LG 15
–)O.DIA M10X1,5 LG 20
–)O.DIA M12X1,5. LG 12
–)O.DIA M12X1,5. LG 24
–)O.DIA M14X1,25. LG 14,5
–)O.DIA M14X1,5. LG 10
–)O.DIA M16X1,5. LG 12
–)O.DIA M18X1,5. LG 13,5

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

LG: lengde

Slik leser du numrene

248153 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
