Framaxel, hjul · 384 · 4583Volvo Amazon B18 · P 120, P 130, P 220Vis sprengskisse

Framaxel, hjul · 384 · 27145Volvo Amazon B18 · P 120, P 130, P 220Vis sprengskisse

Styrinrättning med monteringsdetaljer · 392 · 5981Volvo Amazon B18 · P 120, P 130, P 220Vis sprengskisse

Styrinrättning med monteringsdetaljer · 392 · 6678Volvo Amazon B18 · P 120, P 130, P 220Vis sprengskisse

StyrinrättningVolvo Amazon B18 · P 120, P 130, P 220 · side 14Vis sprengskisse

ParallelstagVolvo Amazon B18 · P 180 · side 14, 16Vis sprengskisse

Alle sprengskisser

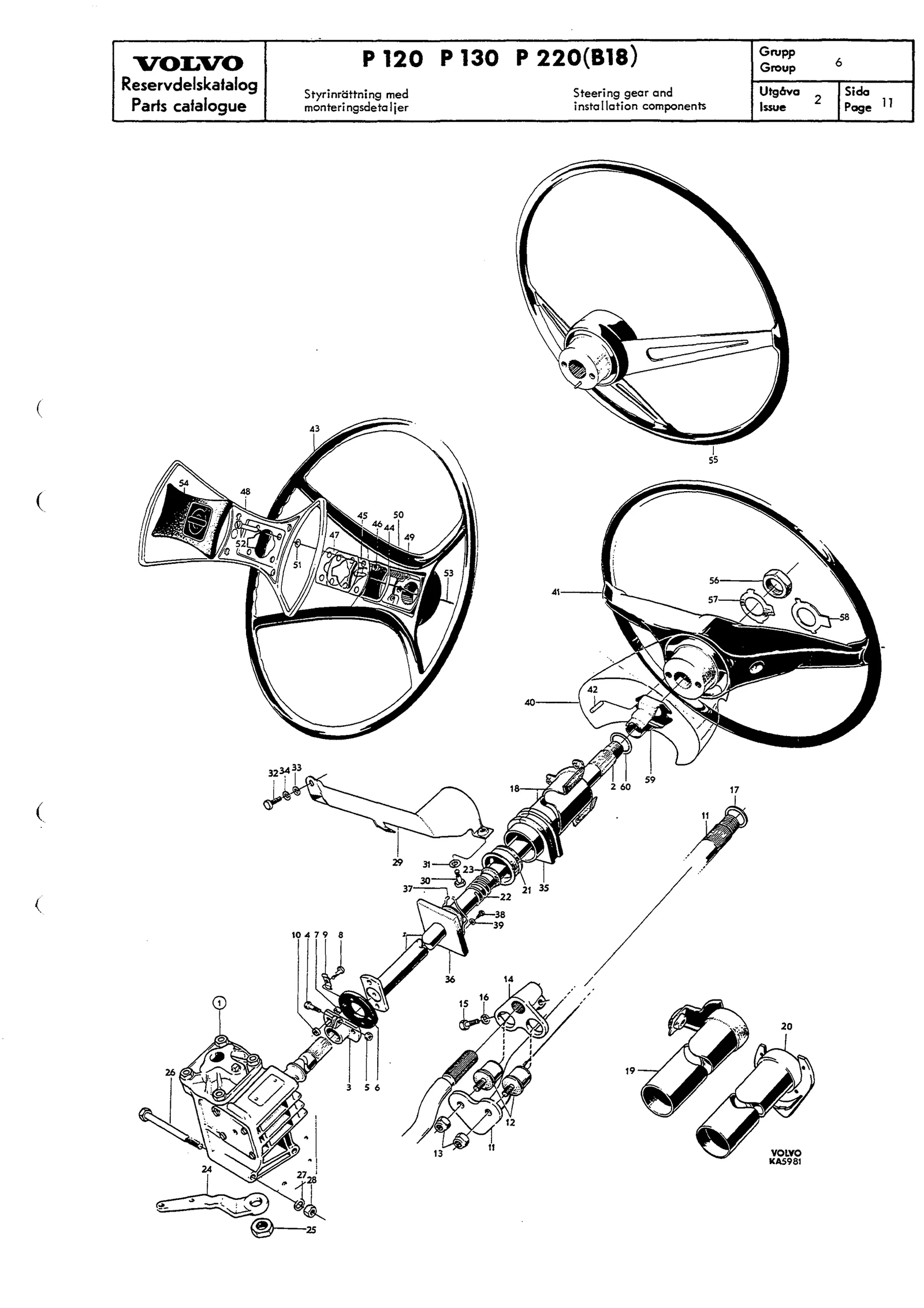

Styresnekke med monteringsdetaljer til Volvo Amazon B18

KA 5981

Hjuloppheng, styring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Styresnekke med monteringsdetaljer

Klikk på et tall for å se artiklene

60 posisjoner · 26 i sortiment

60 deler · 26 i sortiment

Antall per bil: 1

Chassisnummer:

Amazon P130 2-dørs: –279899

Amazon P220 stasjonsvogn: –61799

1 Components, see page 14

Antall per bil: 1

12,00 krinkl. mva

Antall per bil: 1

339,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

Amazon P120 4-dørs: –135181

Amazon P130 2-dørs: passer til og med chassisnummer 31431, unntatt 31313

Amazon P220 stasjonsvogn: passer til og med chassisnummer 6655, unntatt 6641

339,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

Amazon P130 2-dørs: –279899

Amazon P220 stasjonsvogn: –61799

Antall per bil: 4

4,00 krinkl. mva

Antall per bil: 4

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

469,00 krinkl. mva

Antall per bil: Amazon P130 2-dørs 2 · Amazon P220 stasjonsvogn 2

4,00 krinkl. mva

Antall per bil: Amazon P130 2-dørs 2 · Amazon P220 stasjonsvogn 2

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

Chassisnummer:

262715– · passer fra chassisnummer 56880, også 56029

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

2,00 krinkl. mva

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

Antall per bil: Amazon P130 2-dørs 2 · Amazon P220 stasjonsvogn 3

Antall per bil: Amazon P120 4-dørs 1 · Amazon P130 2-dørs 1

Antall per bil: Amazon P120 4-dørs 1

Antall per bil: Amazon P130 2-dørs 1

Antall per bil: Amazon P120 4-dørs 1 · Amazon P130 2-dørs 1

Antall per bil: Amazon P120 4-dørs 1

Antall per bil: 2

109,00 krinkl. mva

Antall per bil: 2

94,00 krinkl. mva

Antall per bil: 2

Antall per bil: Amazon P120 4-dørs 1 · Amazon P130 2-dørs 1

Chassisnummer:

Amazon P120 4-dørs: passer til og med chassisnummer 97700, unntatt 97448–97462, 97467–97513, 97527–97582, 97637–97641, 97654–97677

Amazon P130 2-dørs: –2012

54,00 krinkl. mva

Antall per bil: 1

27,00 krinkl. mva

Antall per bil: 3

5,00 krinkl. mva

Antall per bil: 3

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

4,00 krinkl. mva

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 1

109,00 krinkl. mva

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: 1

40 Housing

Merknad: Se gruppe 3 (Fördelare, tändspole, tändstift, tändledningar, startmotor, batteri) · Vindrutetorkarmotor · Vindrutetorkarmotor · +23 flere

Antall per bil: 1

Chassisnummer:

Amazon P130 2-dørs: –279899

Amazon P220 stasjonsvogn: –61799

Inngår i: Ratt

Antall per bil: 1

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

Inngår i: Ratt

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

Inngår i: Ratt

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

Inngår i: Ratt

Antall per bil: Amazon P130 2-dørs 4 · Amazon P220 stasjonsvogn 4

46,00 krinkl. mva

Inngår i: Ratt

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

Inngår i: Ratt

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

Inngår i: Ratt

Antall per bil: Amazon P130 2-dørs 4 · Amazon P220 stasjonsvogn 4

Inngår i: Ratt

Antall per bil: Amazon P130 2-dørs 4 · Amazon P220 stasjonsvogn 4

Inngår i: Ratt

Antall per bil: Amazon P130 2-dørs 4 · Amazon P220 stasjonsvogn 4

31,50 krinkl. mva

Inngår i: Ratt

Antall per bil: Amazon P130 2-dørs 4 · Amazon P220 stasjonsvogn 4

53 Horn cable

Merknad: Se gruppe 3 (Fördelare, tändspole, tändstift, tändledningar, startmotor, batteri) · Vindrutetorkarmotor · Vindrutetorkarmotor · +23 flere

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

Antall per bil: Amazon P130 2-dørs 1

129,00 krinkl. mva

Antall per bil: 1

310,00 krinkl. mva

Antall per bil: Amazon P130 2-dørs 1 · Amazon P220 stasjonsvogn 1

Antall per bil: 1

41,00 krinkl. mva

Antall per bil: 1

329,00 krinkl. mva

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 6

Hva tallene betyr

7)Amazon P120 4-dørs, passer fra chassisnummer 135182 · Amazon P130 2-dørs, passer fra chassisnummer 31432, også 31313 · Amazon P220 stasjonsvogn, passer fra chassisnummer 6656, også 6641
1)Högerstyrd
3)Högerstyrd
–)Venstrestyrt, BW35
–)Högerstyrd, BW35
8)Venstrestyrt
9)Venstrestyrt
10)Högerstyrd
11)Högerstyrd
–)Se gruppe 3

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (20)

1)1,2) Vst 250108
3)3,4) Vst 250138
5)P120 ch-135181. P130 ch-31431 excl 31313. P220 ch-6655 excl 6641.; 6) Ers av: 1 st 669870-8, 4 st 669871-6.
1)P130 ch-279899. P220 ch-61799.; 2) P130 USA ch-262714 excl 258799. P220 USA ch-56879 excl 56029.; 7) P120 ch 135182-. P130 ch 31432- incl 31313. P220 ch 6656- incl 6641.
3)P130 ch 279900-. P220 ch 61800-.; 4) P130 USA ch 262715-. incl 258799. P220 USA ch 56880- incl 56029.
–)GV
–)Vst RV
–)Hst RV
–); 672822)
–)5/16"-18UNC
–)1/4"-20UNC
1)UGT 653970
–)UGT
2)P130 USA ch-262714 excl 258799. P220 USA ch-56879 excl 56029.
–)MGT
–)Se pos 42
–)Alt 1. N = 32
–)Alt 2. N = 27
–)Alt 1
–)Alt 2 658371

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

HST: högerstyrd
USA: USA-utførelse
VST: venstrestyrt

Slik leser du numrene

250085 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
