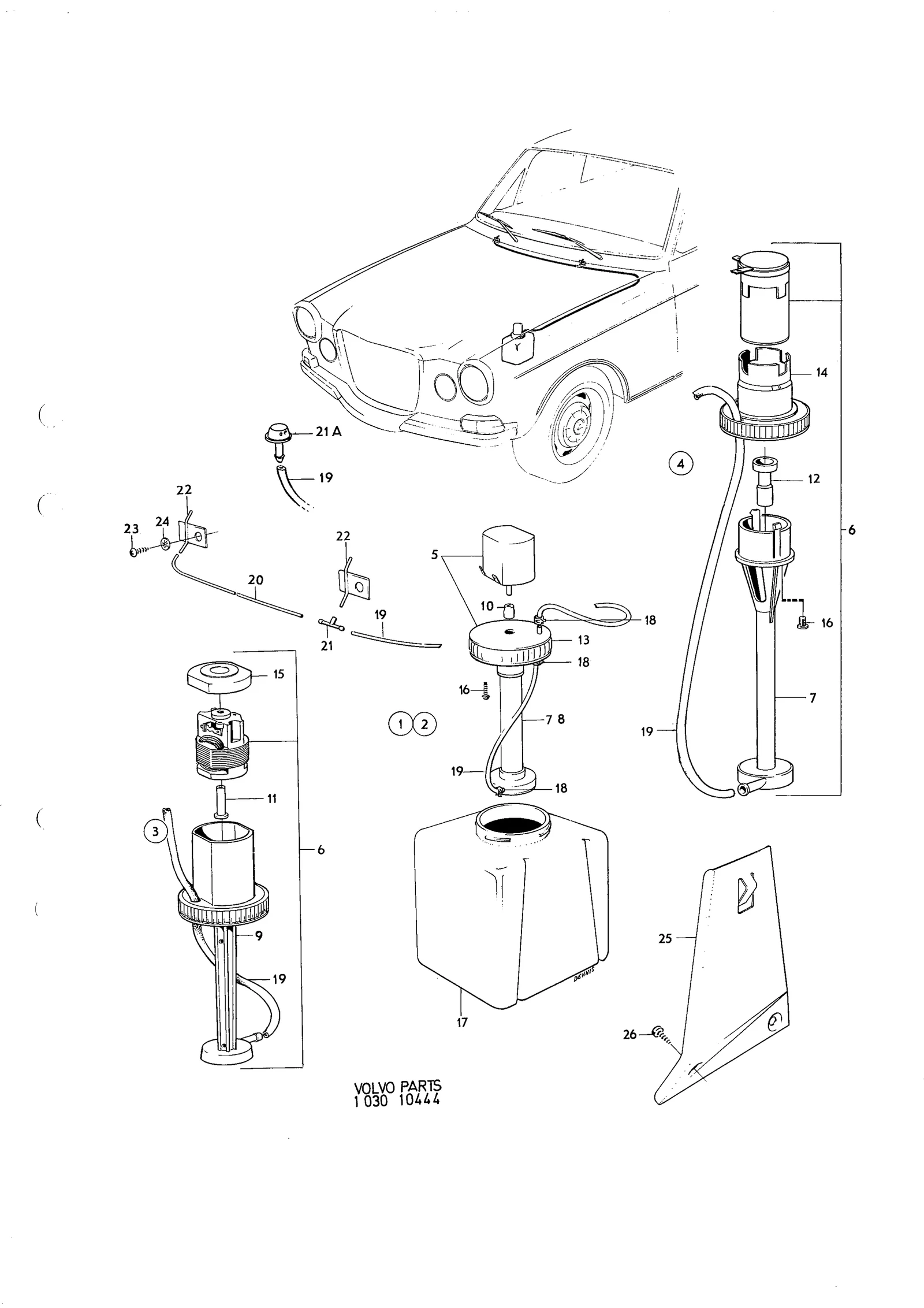

Vindusspyler CH-102949 til Volvo 164

Elsystem · Volvo 164 · Vindusspyler CH-102949 · 3 · side 164

Klikk på et tall for å se artiklene

32 posisjoner · 15 i sortiment

32 deler · 15 i sortiment

359,00 krinkl. mva

Antall per enhet: Spyleranlegg 672629 1

Antall per enhet: Spyleranlegg 673545 1

Antall per enhet: Spyleranlegg 683903 1

Antall per enhet: Spyleranlegg 686451 1

1 049,00 krinkl. mva

Inngår i: Vindrutespolare

Antall per enhet: Spyleranlegg 672629 1 · Spyleranlegg 673545 1

Chassisnummer:

–14576

1 049,00 krinkl. mva

Inngår i: Vindrutespolare

Antall per enhet: Spyleranlegg 683903 1 · Spyleranlegg 686451 1

Chassisnummer:

14577–

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 672629 1 · Spyleranlegg 686451 1

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 673545 1

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 683903 1

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 672629 1

62,00 krinkl. mva

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 673545 1

62,00 krinkl. mva

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 683903 1

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 686451 1

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 672629 1

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 686451 1

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 683903 1

Inngår i: Pump med motor

Antall per enhet: Spyleranlegg 672629 2 · Spyleranlegg 686451 2

359,00 krinkl. mva

Inngår i: Vindrutespolare

Antall per enhet: 1

Antall per enhet: Spyleranlegg 672629 3 · Spyleranlegg 673545 3

Chassisnummer:

–14576

Antall per bil

CH-14576 (192581)700
CH 14577-74449 (195581)875

Chassisnummer:

–14576

Antall per enhet: Spyleranlegg 683903 1300 · Spyleranlegg 686451 1300

Chassisnummer:

–14576

Antall per enhet: 650

Chassisnummer:

–74449

37,00 krinkl. mva

Antall per enhet: 1

Chassisnummer:

–74449

42,00 krinkl. mva

Antall per enhet: 1

Chassisnummer:

74450–

509,00 krinkl. mva

Antall per enhet: 2

Chassisnummer:

–74449

1,00 krinkl. mva

Antall per enhet: 2

Chassisnummer:

–74449

1,00 krinkl. mva

Antall per enhet: 2

Chassisnummer:

–74449

Antall per enhet: 1

2,00 krinkl. mva

Antall per enhet: 2

1,00 krinkl. mva

Antall per bil: 0

1,00 krinkl. mva

Antall per bil: 0

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 0

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Vindrutespolare volvo 164 1969 73

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 3 · Katalogside 164

Hva tallene betyr

–)passer til og med chassisnummer 14576; Erstattes av 688400
–)passer fra chassisnummer 14577; Alt. nr 683846
–)passer til og med chassisnummer 14576
–)passer til og med chassisnummer 14576; Alt. nr 192581
–)passer chassisnummer 14577–74449; Alt. nr 195581
–)passer fra chassisnummer 74450
–)passer til og med chassisnummer 74449; Alt. nr 192580
–)passer til og med chassisnummer 74449
–)Alt. nr 672737
–)Alt. nr 681482

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (3)

–)SWF ERS AV 1ST 688400-1, 1ST 671723-5
–)MEAB
–)SWF

Slik leser du numrene

672629 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
