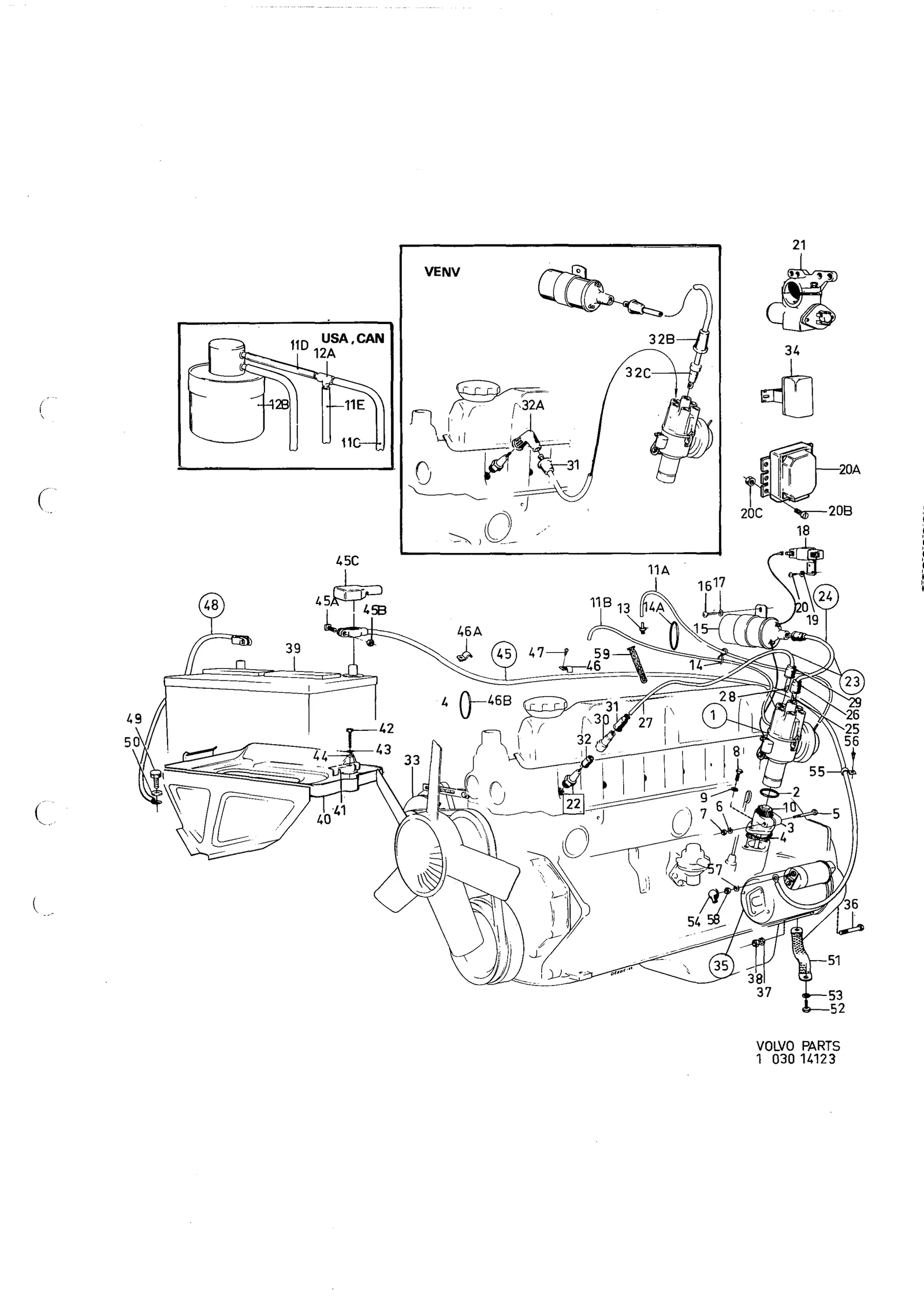

Strømforsynings- og startsystem til Volvo 164 · 14123

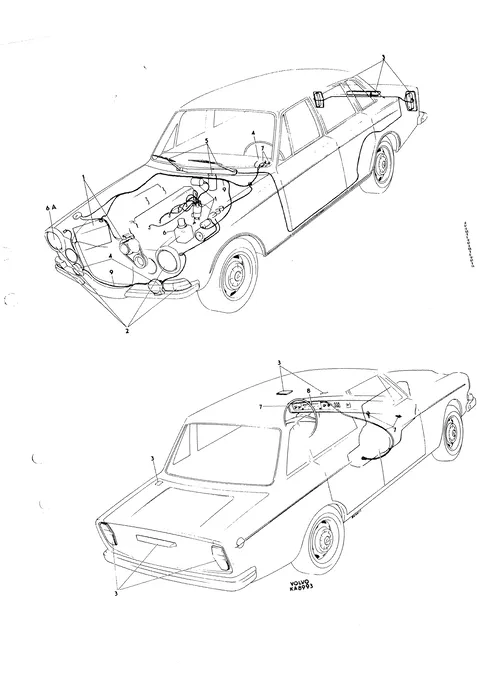

Elektrisk-och instrumentutrustningVolvo 164 · side 2Vis sprengskisse

Strömförsörjnings-och startsystemVolvo 164 · side 4, 6, 8Vis sprengskisse

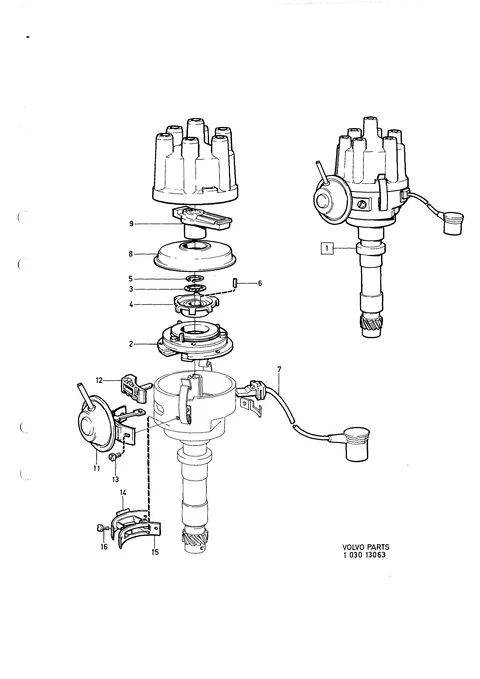

Tändfördelare 461567Volvo 164 · side 12Vis sprengskisse

Växelströmsgenerator med upphängning, laddningsregulatorVolvo 164 · side 14, 16Vis sprengskisse

Växelströmsgenerator · 419420, 419787, 460085Volvo 164 · side 18, 20Vis sprengskisse

Växelströmsgenerator · 164Volvo 164 · side 22Vis sprengskisse

Startmotor 241615,463856Volvo 164 · side 24Vis sprengskisse

Belysningsutrustning, främreVolvo 164 · side 26Vis sprengskisse

Belysningsutrustning inre och bakreVolvo 164 · side 32Vis sprengskisse

Belysningsutrustning inre och bakre CH 74450-Volvo 164 · side 36Vis sprengskisse

SignalutrustningVolvo 164 · side 164Vis sprengskisse

Torkare vindruta SWF CH-32399Volvo 164 · side 42Vis sprengskisse

Torkare vindruta Elektrolux CH 32400-74449Volvo 164 · side 44Vis sprengskisse

Torkare vindruta, CH74450- EXCL Australien, Malaysia, SydafrikaVolvo 164 · side 164Vis sprengskisse

Torkare vindruta, CH 74450- Australien, Malaysia, SydafrikaVolvo 164 · side 50Vis sprengskisse

VindrutetorkarmotorVolvo 164 · side 52Vis sprengskisse

Vindrutetorkarmotor SWFVolvo 164 · side 54Vis sprengskisse

Vindrutespolare CH-102949Volvo 164 · side 164Vis sprengskisse

Vindrutespolare CH 102950-Volvo 164 · side 58Vis sprengskisse

Strålkastartorkare, spolardetaljer CH 102950-Volvo 164 · side 164Vis sprengskisse

Kopplings- och kontrollorgan CH-74449Volvo 164 · side 66Vis sprengskisse

Kopplings- och kontrollorganVolvo 164 · side 74Vis sprengskisse

Instrumentering, instrumentutrustningVolvo 164 · side 82Vis sprengskisse

Kombinerat instrument 1210157, 1210158, 1210161, 1210162Volvo 164 · side 90Vis sprengskisse

Kombinerat instrument CH 74450-132566Volvo 164 · side 92Vis sprengskisse

Kombinerat instrument CH 132567–Volvo 164 · side 94Vis sprengskisse

GT - instrumentVolvo 164 · side 96Vis sprengskisse

Elledningar kontaktdonVolvo 164 · side 98-106Vis sprengskisse

Ledningar, metervara ledningsskorVolvo 164 · side 108Vis sprengskisse

Alle sprengskisser

Hämtar sprängskiss…

Fra Volvos originalkatalog

Katalog

164

Modeller

164

Gruppe · side

Gruppe 3 · Katalogside 4, 6, 8

Hva tallene betyr

6)passer til og med chassisnummer 32399
–)passer fra chassisnummer 132567
–)passer til og med chassisnummer 132566
–)passer fra chassisnummer 130995
–)passer chassisnummer 29352–52789; Unntatt USA-utførelse, Canada-utførelse
–)passer chassisnummer 29560–52789; USA-utførelse, Canada-utførelse
–)passer fra chassisnummer 52790; Alt. nr 1210154
–)B30 · B30A; Erstattes av 461660
–)Tidigare utförande
–)Senare utförande
–)Se gruppe 2A
7)Unntatt USA-utførelse, Canada-utførelse unntatt B30E, B30F
7)Unntatt USA-utførelse, Canada-utførelse
7)USA-utførelse, Canada-utførelse
–)Se gruppe 2C
–)Se side 36
–)B30 · B30A · B30F
–)B30E
–)Se gruppe 8
–)B30E · B30F
–)Vänsterstyrd
–)USA-utførelse · Canada-utførelse
–)Unntatt USA-utførelse, Canada-utførelse
–)USA-utførelse, Canada-utførelse

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (16)

–)B30E MOT.UTF. 498102,498103 ERS AV 1ST 461526. B30F MOT.UTF. 498100,498101 ERS AV 1ST 461527
–)B30E MOT.UTF 498166, 498167
–)B30F MOT.UTF 498164, 498165
–)B30F MOT.UTF 498245
–)ERS AV 1ST 943513-2
–)B30E ALT 1. STD
–)B30E ALT 2.
–)SE SIDA 12, 1-H09
–)CH -130994 ERS AV 1ST 463856-5
–)VENV
–)VENV (239333)
–)CH -29351 EXCL USA CAN ERS AV 1ST 687292-3
–)CH-29559 USA CAN ERS AV 1ST 687293-1
–)TID UTF 5/16
–)SEN UTF 1/4
–)CH 82201

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B30A: 3,0 l 6-cyl förgasare (164)
TID UTF: tidigare utförande
SEN UTF: senare utförande
USA: USA-utførelse
CAN: Canada-utførelse
EXCL: exklusive
B30E: 3,0 l 6-cyl insprutning (164E)
B30F: 3,0 l 6-cyl insprutning, USA (164E)
VST: vänsterstyrd
S: inngår i reparasjonssett

Slik leser du numrene

241532 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.

79 deler · 44 i sortiment
