Elledninger kontakter til Volvo 164 · 14130

Elektrisk-och instrumentutrustningVolvo 164 · side 2Vis sprengskisse

Strömförsörjnings-och startsystemVolvo 164 · side 4, 6, 8Vis sprengskisse

Tändfördelare 461567Volvo 164 · side 12Vis sprengskisse

Växelströmsgenerator med upphängning, laddningsregulatorVolvo 164 · side 14, 16Vis sprengskisse

Växelströmsgenerator · 419420, 419787, 460085Volvo 164 · side 18, 20Vis sprengskisse

Växelströmsgenerator · 164Volvo 164 · side 22Vis sprengskisse

Startmotor 241615,463856Volvo 164 · side 24Vis sprengskisse

Belysningsutrustning, främreVolvo 164 · side 26Vis sprengskisse

Belysningsutrustning inre och bakreVolvo 164 · side 32Vis sprengskisse

Belysningsutrustning inre och bakre CH 74450-Volvo 164 · side 36Vis sprengskisse

SignalutrustningVolvo 164 · side 164Vis sprengskisse

Torkare vindruta SWF CH-32399Volvo 164 · side 42Vis sprengskisse

Torkare vindruta Elektrolux CH 32400-74449Volvo 164 · side 44Vis sprengskisse

Torkare vindruta, CH74450- EXCL Australien, Malaysia, SydafrikaVolvo 164 · side 164Vis sprengskisse

Torkare vindruta, CH 74450- Australien, Malaysia, SydafrikaVolvo 164 · side 50Vis sprengskisse

VindrutetorkarmotorVolvo 164 · side 52Vis sprengskisse

Vindrutetorkarmotor SWFVolvo 164 · side 54Vis sprengskisse

Vindrutespolare CH-102949Volvo 164 · side 164Vis sprengskisse

Vindrutespolare CH 102950-Volvo 164 · side 58Vis sprengskisse

Strålkastartorkare, spolardetaljer CH 102950-Volvo 164 · side 164Vis sprengskisse

Kopplings- och kontrollorgan CH-74449Volvo 164 · side 66Vis sprengskisse

Kopplings- och kontrollorganVolvo 164 · side 74Vis sprengskisse

Instrumentering, instrumentutrustningVolvo 164 · side 82Vis sprengskisse

Kombinerat instrument 1210157, 1210158, 1210161, 1210162Volvo 164 · side 90Vis sprengskisse

Kombinerat instrument CH 74450-132566Volvo 164 · side 92Vis sprengskisse

Kombinerat instrument CH 132567–Volvo 164 · side 94Vis sprengskisse

GT - instrumentVolvo 164 · side 96Vis sprengskisse

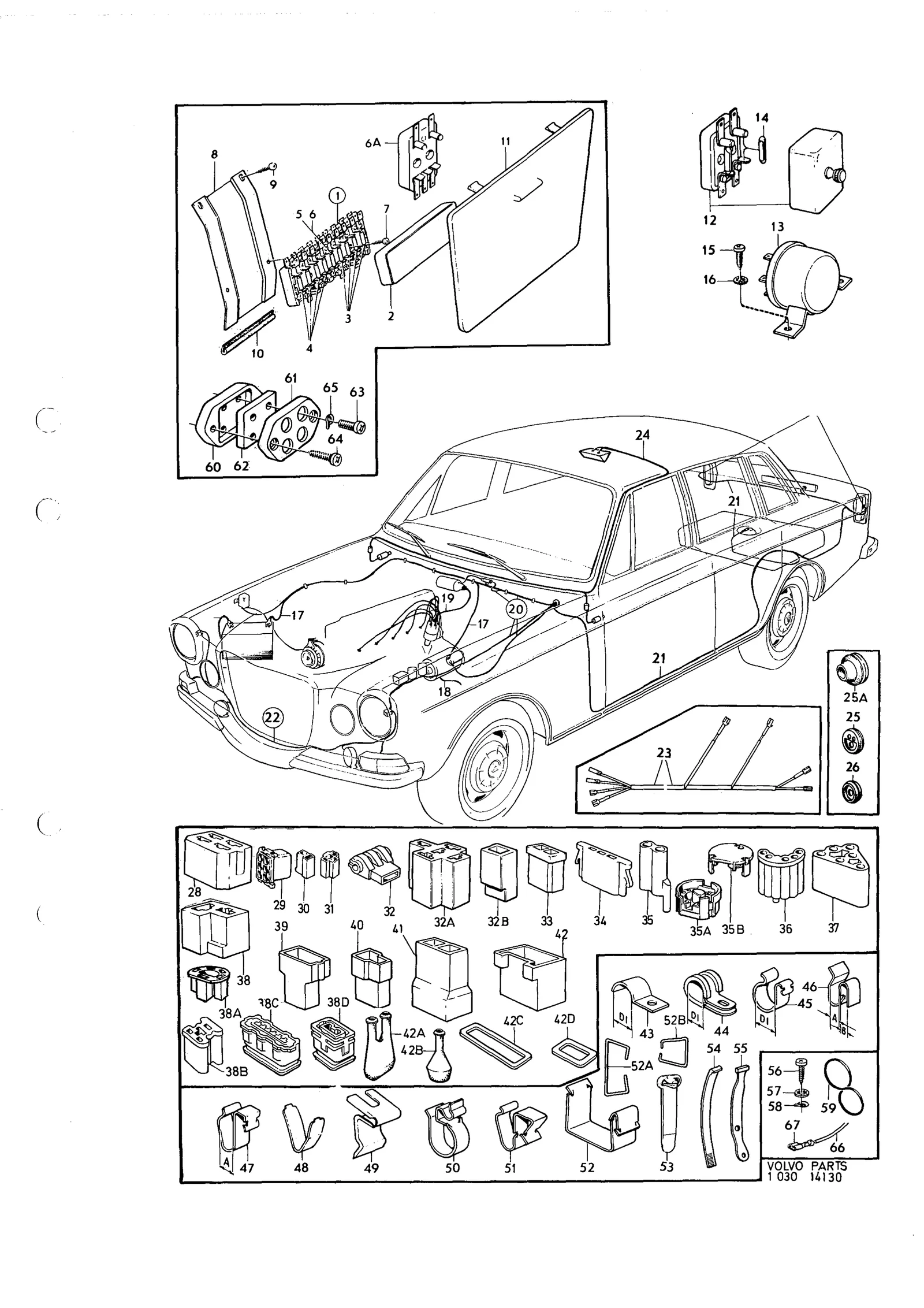

Elledningar kontaktdonVolvo 164 · side 98-106Vis sprengskisse

Ledningar, metervara ledningsskorVolvo 164 · side 108Vis sprengskisse

Alle sprengskisser

Hämtar sprängskiss…

Fra Volvos originalkatalog

Katalog

164

Gruppe · side

Gruppe 3 · Katalogside 98-106

Hva tallene betyr

–)passer til og med chassisnummer 52789
–)passer chassisnummer 52790–74449
–)passer chassisnummer 74450–102949
–)passer chassisnummer 102950–132566
–)passer fra chassisnummer 132567
–)passer chassisnummer 52790–102949; Unntatt B30A, USA-utførelse, Canada-utførelse
–)passer til og med chassisnummer 2844
–)passer chassisnummer 2845–74449
–)passer fra chassisnummer 74450
–)passer til og med chassisnummer 52789, også 102950–
–)Vänsterstyrd unntatt USA-utførelse, Canada-utførelse: passer til og med chassisnummer 12199
–)Vänsterstyrd: passer chassisnummer 12200–52789
–)Vänsterstyrd, M400, M410: passer chassisnummer 52790–74449
–)Vänsterstyrd, BW35: passer chassisnummer 52790–74449
–)Vänsterstyrd: passer chassisnummer 74450–94608; Unntatt USA-utførelse, Canada-utførelse: passer chassisnummer 74450–96274
–)Vänsterstyrd: passer chassisnummer 94609–102949; Unntatt USA-utførelse, Canada-utførelse, USA-utførelse, Canada-utførelse: passer chassisnummer 96275–102949
–)Vänsterstyrd: passer fra chassisnummer 102950; Unntatt USA-utførelse, Canada-utførelse
–)Vänsterstyrd, USA-utførelse, Canada-utførelse: passer chassisnummer 102950–132566
–)Vänsterstyrd, USA-utførelse: passer chassisnummer 132567–143026; Erstattes av 1234319
–)Vänsterstyrd, Canada-utførelse: passer fra chassisnummer 132567; Erstattes av 1234319
–)Vänsterstyrd, USA-utførelse: passer fra chassisnummer 143027
–)Högerstyrd: passer til og med chassisnummer 12199
–)Högerstyrd: passer chassisnummer 12200–52789
–)Högerstyrd, BW35: passer chassisnummer 52790–74449
–)Högerstyrd: passer chassisnummer 74450–94608; Unntatt USA-utførelse, Canada-utførelse: passer chassisnummer 74450–96274
–)Högerstyrd: passer chassisnummer 94609–102949; Unntatt USA-utførelse, Canada-utførelse, USA-utførelse, Canada-utførelse: passer chassisnummer 96275–102949
–)Vänsterstyrd: passer til og med chassisnummer 52789
–)Vänsterstyrd: passer chassisnummer 52790–74449
–)Högerstyrd: passer til og med chassisnummer 52789
–)Högerstyrd: passer chassisnummer 52790–74449
–)passer chassisnummer 102950–132566; Unntatt USA-utførelse, Canada-utførelse
–)passer chassisnummer 102950–132566; USA-utførelse, Canada-utførelse
–)passer chassisnummer 52790–74449; Unntatt USA-utførelse, Canada-utførelse
–)USA-utførelse, Canada-utførelse: passer til og med chassisnummer 52789
–)USA-utførelse, Canada-utførelse: passer chassisnummer 52790–74449
–)passer chassisnummer 74450–94608; Unntatt USA-utførelse, Canada-utførelse, USA-utførelse, Canada-utførelse: passer chassisnummer 74450–96274
–)passer chassisnummer 94609–102949; Unntatt USA-utførelse, Canada-utførelse
–)passer fra chassisnummer 102950; Unntatt USA-utførelse, Canada-utførelse
–)USA-utførelse, Canada-utførelse: passer chassisnummer 96275–102949
–)USA-utførelse, Canada-utførelse: passer fra chassisnummer 102950
–)BW35: passer til og med chassisnummer 52789
–)USA-utførelse, Canada-utførelse: passer chassisnummer 12200–74449
–)Vänsterstyrd, M410: passer chassisnummer 74450–132566
–)Högerstyrd, M410: passer chassisnummer 74450–132566
–)M410: passer fra chassisnummer 132567
–)M400, M410: passer chassisnummer 62334–74449
–)M400, M410: passer chassisnummer 74450–143066
–)M400, M410: passer fra chassisnummer 143067
–)BW35: passer chassisnummer 74450–143026
–)BW35: passer fra chassisnummer 143027; Unntatt canada-utførelse
–)BW35: passer fra chassisnummer 143027; Canada-utførelse
–)passer fra chassisnummer 74450; Unntatt USA-utførelse, Canada-utførelse
–)USA-utførelse, Canada-utførelse: passer fra chassisnummer 12200
–)passer fra chassisnummer 102950
–)passer til og med chassisnummer 143026
–)passer fra chassisnummer 143027; Unntatt canada-utførelse
–)passer fra chassisnummer 143027; Canada-utførelse
–)passer til og med chassisnummer 74449
–)passer fra chassisnummer 74450; Tidigare utförande; Alt. nr 1212720
–)passer fra chassisnummer 74450; Senare utförande
–)5A
–)8A
–)16A
–)Se gruppe 8
–)Vänsterstyrd, USA-utførelse, Canada-utførelse
–)Högerstyrd, M400 · M410
–)Lengde: 83 mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (54)

–)SE SIDA 6
–)USA CAN CH-12199 ERS AV 1ST 684027-6
–)HST CH 102950- EXCL S-6266
–)S-6266 CH 124144-
–)CH 132567- CHOMKR-139880
–)CH OMKR 139880-
–)B30E-F CH 52790-74449
–)B30E-F CH 74450-102949
–)B30E-F CH 102950-
–)VST B30E-F CH 52790-102949
–)VST B30E-F CH 102950-
–)HST B30E-F CH 52790-102949
–)HST B30E-F CH 102950-
–)VST CH 102950-118961 INCL S-6149, S-6191
–)VST CH 118962- INCL S-6191
–)HST CH 106764- INCL S-6252
–)8 MAC CH 132567-
–)M AC CH 132567-
–)DI 6 D 16. CH -125114
–)DI 15 D 19. CH 125115-
–)DI 5 D 26 CH-102949
–)DI 15 D 24
–)S (1212856)2-POL
–)1-POL
–)DI 7
–)DI7
–)DI 8
–)DI 12
–)DI 16
–)DI 19
–)DI 25
–)DI 6
–)DI 9,5
–)DI 12,7
–)DI 14
–)DI 23,8
–)DI 10,3
–)DI 17,5
–)DI 25,4
–)A4 B2
–)A4 B2,4
–)A6
–)A8,7
–)L217 ERS AV 948211-8
–)L240
–)B8X6
–)B8X10
–)B10X10
–)B10X12
–)B10X14
–)B10X16
–)DI 6,7
–)DI 4,3
–)SE SIDA 108, 1-L09

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B30A: 3,0 l 6-cyl förgasare (164)
USA: USA-utførelse
CAN: Canada-utførelse
VST: vänsterstyrd
EXCL: exklusive
HST: högerstyrd
TID UTF: tidigare utförande
SEN UTF: senare utförande
D: diameter
L: liter

Slik leser du numrene

681503 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.

83 deler · 33 i sortiment
