Vekselstrømsgenerator til Volvo 164

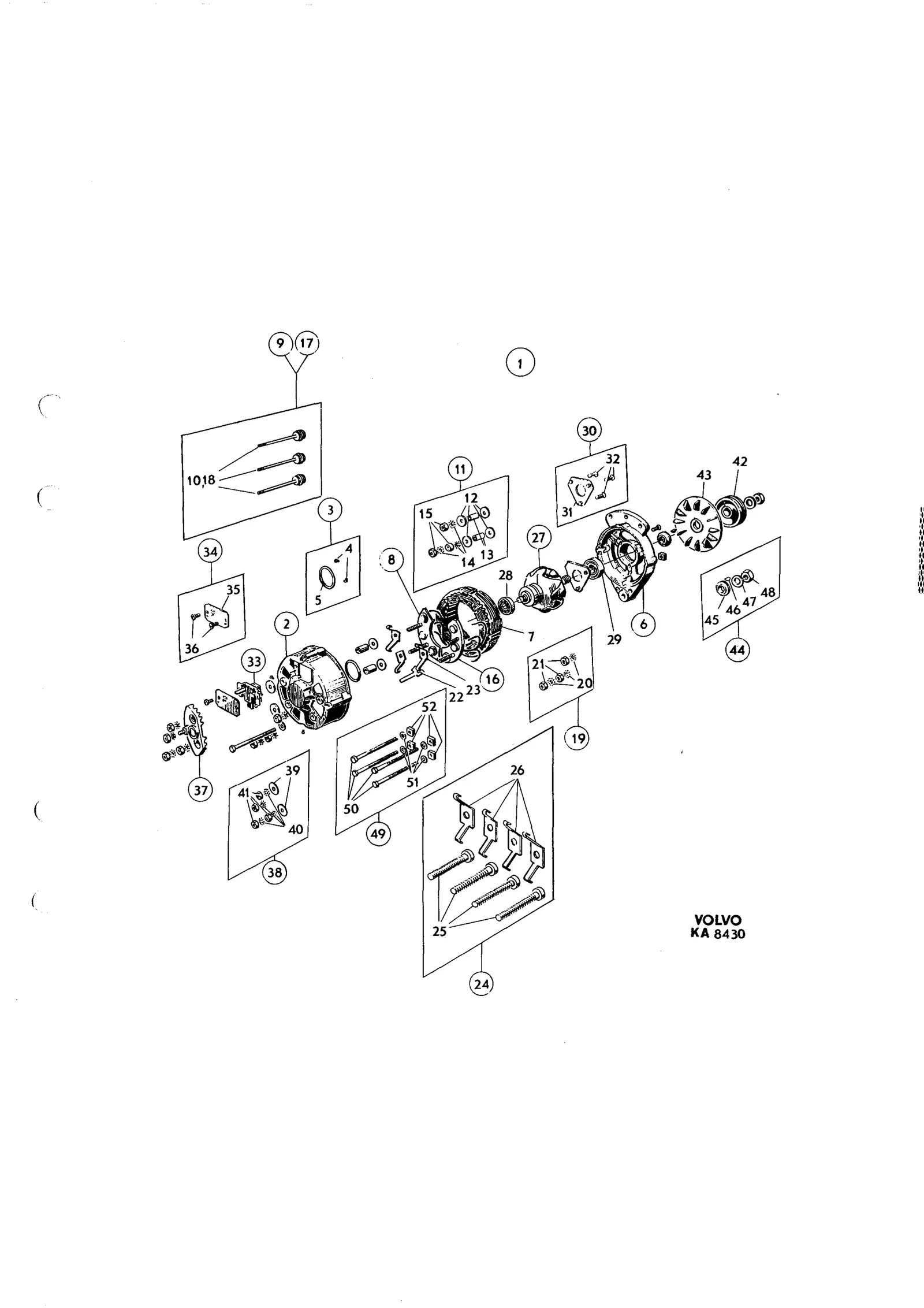

Elsystem · Volvo 164 · Vekselstrømsgenerator · 3 · side 18, 20

Klikk på et tall for å se artiklene

51 posisjoner · 3 i sortiment

51 deler · 3 i sortiment

3 099,00 krinkl. mva

Antall per enhet: Alternator 419420 1

Antall per enhet: Alternator 419787 1

Antall per enhet: Alternator 460085 1

2 Housing, rear— selges ikke separat

Inngår i: Hus, bakre

Antall per enhet: Alternator 419420 1

Inngår i: Hus, bakre

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

4 Screw— inngår i reparasjonssett

5 Rubber ring— inngår i reparasjonssett

6 Housing forward— selges ikke separat

Antall per enhet: Alternator 419420 1

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

Inngår i: Stator

Antall per enhet: Alternator 419420 1

Inngår i: Stator

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

1 149,00 krinkl. mva

Inngår i: Stator

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

10 +diode— selges ikke separat

Inngår i: Stator

Antall per enhet: Alternator 419420 1

Inngår i: Stator

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

12 Insulating washer— inngår i reparasjonssett

13 Insulating foring— inngår i reparasjonssett

14 Lock washer— inngår i reparasjonssett

15 Nut— inngår i reparasjonssett

Inngår i: Stator

Antall per enhet: Alternator 419420 1

Inngår i: Stator

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

Inngår i: Stator

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

18 -diode— inngår i reparasjonssett

Inngår i: Stator

Antall per bil

(419505)1
(273505)1

20 Lock washer— inngår i reparasjonssett

21 Nut— inngår i reparasjonssett

22 Retainer, single

23 Retainer, double

Inngår i: Stator

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

25 Screw— inngår i reparasjonssett

26 Retainer— inngår i reparasjonssett

Antall per enhet: Alternator 419420 1

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

Inngår i: Rotor

Antall per enhet: 1

129,00 krinkl. mva

Inngår i: Rotor

Antall per enhet: 1

Inngår i: Rotor

Antall per enhet: 1

31 Retainer— inngår i reparasjonssett

32 Screw— inngår i reparasjonssett

Inngår i: Rotor

Antall per enhet: 1

Inngår i: Rotor

Antall per enhet: Alternator 419420 1

Inngår i: Rotor

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

35 Cover— inngår i reparasjonssett

36 Screw— inngår i reparasjonssett

Antall per enhet: Alternator 419420 1

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

Inngår i: Hållare

Antall per enhet: Alternator 419420 1

Inngår i: Hållare

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

39 Insulating washer— inngår i reparasjonssett

40 Lock washer— inngår i reparasjonssett

41 Nut— inngår i reparasjonssett

Antall per enhet: Alternator 419420 1

Antall per enhet: Alternator 419787 1

Antall per enhet: Alternator 460085 1

Antall per enhet: Alternator 419420 1

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

Inngår i: Remskiva

Antall per enhet: 1

45 Spacer ring— inngår i reparasjonssett

46 Key— inngår i reparasjonssett

47 Washer— inngår i reparasjonssett

48 Nut— inngår i reparasjonssett

Antall per enhet: Alternator 419420 1

Antall per enhet: Alternator 419787 1 · Alternator 460085 1

50 Screw— inngår i reparasjonssett

51 Washer— inngår i reparasjonssett

52 Nut— inngår i reparasjonssett

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 140-serien 1972

Fra Volvos originalkatalog

Katalog: 164
Modeller: 419420, 419787, 460085
Gruppe · side: Gruppe 3 · Katalogside 18, 20

Hva tallene betyr

–)Alt. nr 419502
–)Alt. nr 273504
–)Alt. nr 419505
–)Alt. nr 273505
–)Erstattes av 825532

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (2)

–)ERS AV 1ST 460085-4, 1ST 461181-0, 1ST 460481-5, 1ST 461258-6
–)ERS AV 1ST 460214-0, 1ST 461181-0, 1ST 461258-6, 1ST 460481-5

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

S: inngår i reparasjonssett

Slik leser du numrene

419420 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
