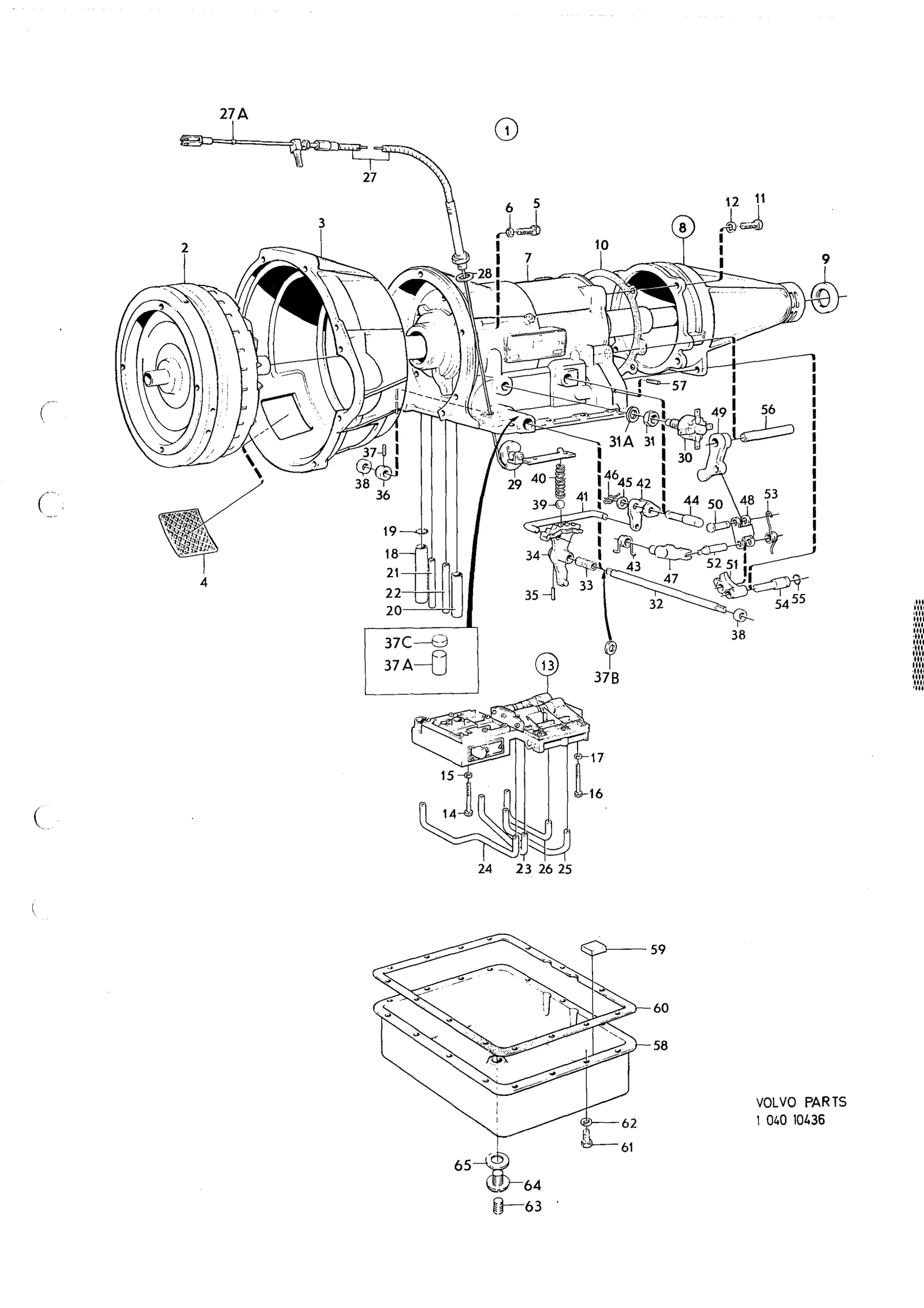

Girkasse BW35, RV til Volvo 164

Kraftoverføring · Volvo 164 · Girkasse BW35, RV · 4 · side 164

Klikk på et tall for å se artiklene

70 posisjoner · 26 i sortiment

70 deler · 26 i sortiment

Antall per enhet: Gearbox 254535 1

Antall per enhet: Gearbox 254636 1

Antall per enhet: Gearbox 254658 1

Antall per enhet: Gearbox 254535 1

Antall per enhet: Gearbox 254636 1 · Gearbox 254658 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

5,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 6

1,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 6

7 Planet cover

7 Comps. page 64, 2-C19

Antall per enhet: Gearbox 254535 1

Antall per enhet: Gearbox 254636 1 · Gearbox 254658 1

100,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Bakre gavel

Antall per enhet: 1

10 Gasket— selges ikke separat

5,00 krinkl. mva

Antall per enhet: Gearbox 254535 4

57,00 krinkl. mva

Antall per enhet: Gearbox 254636 4 · Gearbox 254658 4

1,00 krinkl. mva

Antall per enhet: Gearbox 254535 4

2,00 krinkl. mva

Antall per enhet: Gearbox 254636 4 · Gearbox 254658 4

Antall per enhet: Gearbox 254535 1

Antall per enhet: Gearbox 254535 1 · Gearbox 254658 1

Antall per enhet: Gearbox 254636 1

13 Comps. page 80, 2-D11

3,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

2,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

15,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 2

2,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 2

Inngår i: Växellåda

Antall per enhet: 1

inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

72,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

Antall per enhet: Gearbox 254535 1

Antall per enhet: Gearbox 254535 1 · Gearbox 254658 1

72,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

10,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

29 Cam

Merknad: Se side 80 · 2-D11

997,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254535 1 · Gearbox 254658 1

199,00 krinkl. mva

Antall per enhet: Gearbox 254636 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254535 1 · Gearbox 254658 1

Inngår i: Växellåda

Antall per enhet: 1

Antall per enhet: Gearbox 254535 1

41,00 krinkl. mva

Antall per enhet: Gearbox 254636 1 · Gearbox 254658 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254535 1 · Gearbox 254658 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254535 1 · Gearbox 254658 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254636 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254636 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254636 1

38 Seal ring

Merknad: Se side 64 · 2-C19

24,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

93,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

44 Pivot pin

Merknad: Se side 64 · 2-C19

Inngår i: Växellåda

Antall per enhet: 1

41,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

75,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: 1

Inngår i: Växellåda

Antall per enhet: 1

14,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

Antall per enhet: Gearbox 254535 1

62,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 1

1 149,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: 1

4,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 15

1,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: 15

21,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254535 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 164
Gruppe · side: Gruppe 4 · Katalogside 164

Hva tallene betyr

–)Alt. nr 235809
–)Alt. nr 235512
–)Tidigare utförande
–)Senare utförande
–)Tidigare utförande; Erstattes av 235857, 235859, 235858
–)Alt. nr 235716

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (10)

–)MÄRKT 90.ERS AV 1 ST 235854-7
–)MÄRKT 112
–)L 1 1/4 TUM
–)L 2 TUM
–)VXL 254535, -5EN 1828
–)VXL 254535, 5EN 1829-
–)SE SIDA 80, 2-D11
–)SE SIDA 64, 2-C19
5)För oljesump 235715.
6)För oljesump 235857.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

TID.UTF: tidigare utförande
SEN.UTF: senare utförande
TID UTF: tidigare utförande
SEN UTF: senare utförande
S: inngår i reparasjonssett

Slik leser du numrene

254535 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
