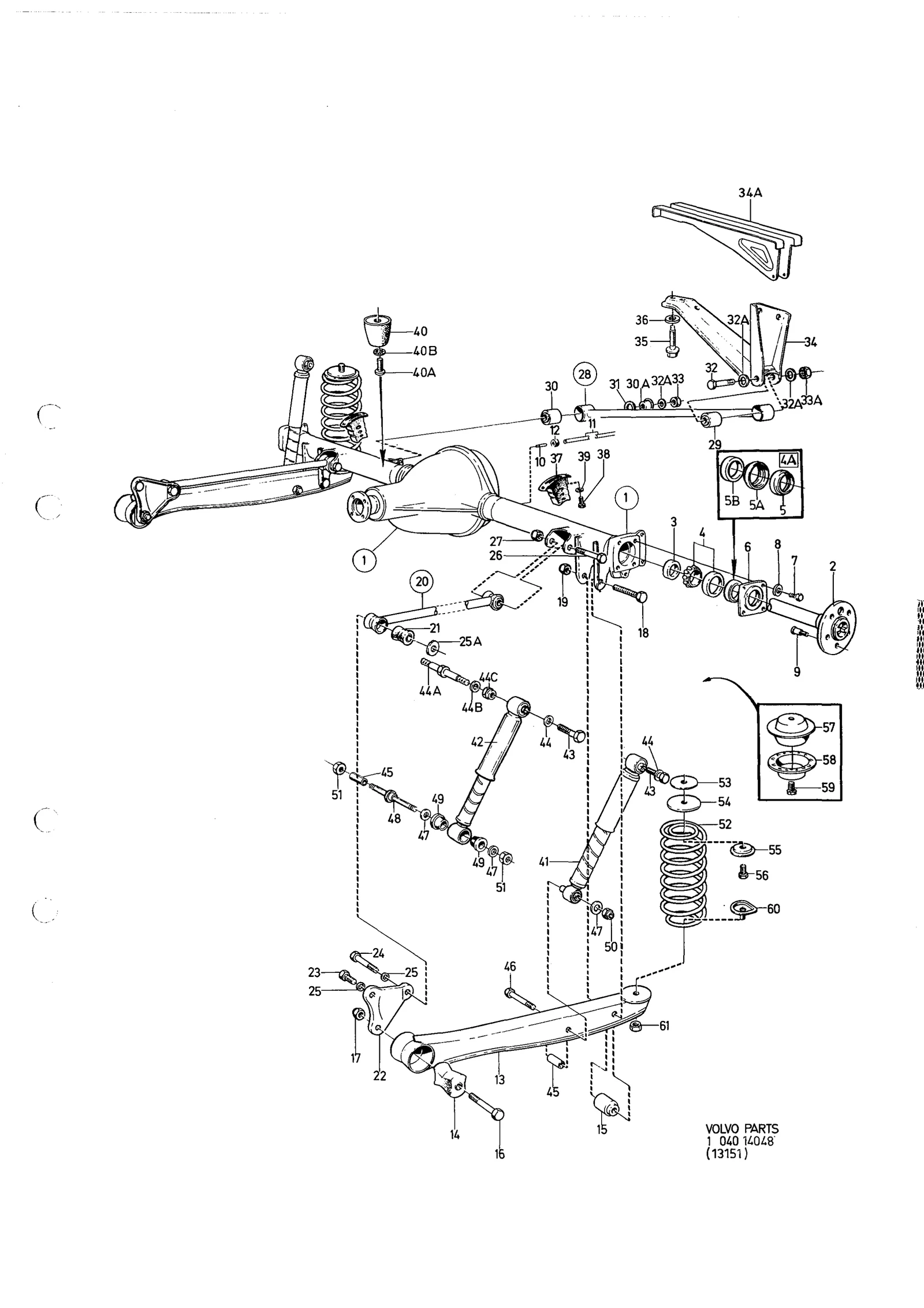

Bakaksel oppheng CH-132566 til Volvo 164 — Sprengskisse

1. 22)Monteres ved overgang fra tidligere til sen utførelse av støtdemper.
2. 24)Merket 255525CH -32399, erstattet av 255808-8
3. 24)Merket 255699CH 32400- erstattes av 1 stk 255808-8
4. 24)Merket 255754, erstattet av 1 stk 255808-8
5. 24)Merket 255784CH -102949. Erstattes av 1 stk 255808-8
6. 24)Merket 255808CH 102950-
7. 24)Merket 255767, erstattet av 1 stk 255785-8
8. 24)Merket 255785CH -102949. Erstattes av 1 stk 255809-6
9. 24)Merket 255809CH 102950-
10. 24)Merket 255545CH -32399 erstattes av 1 stk 255818-7
11. 24)Merket 255700CH 32400- erstattes av 1 stk 255818-7
12. 24)Merket 255755, erstattet av 1 stk 255818-7
13. 24)Merket 255786. CH -102949. Erstattes av 1 stk 255818-7
14. 24)Merket 255818CH 102950-
15. 25)For bakaksler merket 255545, 255525.
16. 26)For bakaksler merket 255699, 255700, 255754, 255755, 255767, 255784, 255785, 255786.
17. •Sen utførelse
18. •Tidlig utførelse
19. •1/2 UNC-83. CH-102949.
20. •M6,SM 12X75 CH 102950-
21. •1/2 UNC-15,8. CH-82159, 82696-102949.
22. •M12-12 CH 102950-
23. •3/8 UNC CH-102949.
24. •Tidlig utførelse merket 675210 erstattes av 1 stk 1212110-9, 1 stk 282761-6
25. •Tidlig utførelse merket 679449 erstattes av 1 stk 1212110-9, 1 stk 282761-6
26. •Tidlig utførelse merket 688253 erstattes av 1 stk 1212110-9, 1 stk 282761-6.
27. •Merket 681763
28. •Merket 1212110 alternativt 1212176
29. •Merket 1212390
30. •Merket 1212166
31. •S
32. •3/8-UNC CH-102949
33. •CH 102950-119332. Erstattet av 1 stk 1221882-2, 1 stk 1221885-5

Ordliste — Volvos forkortelser

SEN UTF

sen utførelse

TID UTF

tidligere utførelse

L

liter

S

inngår i reparasjonssett

• 255525 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
