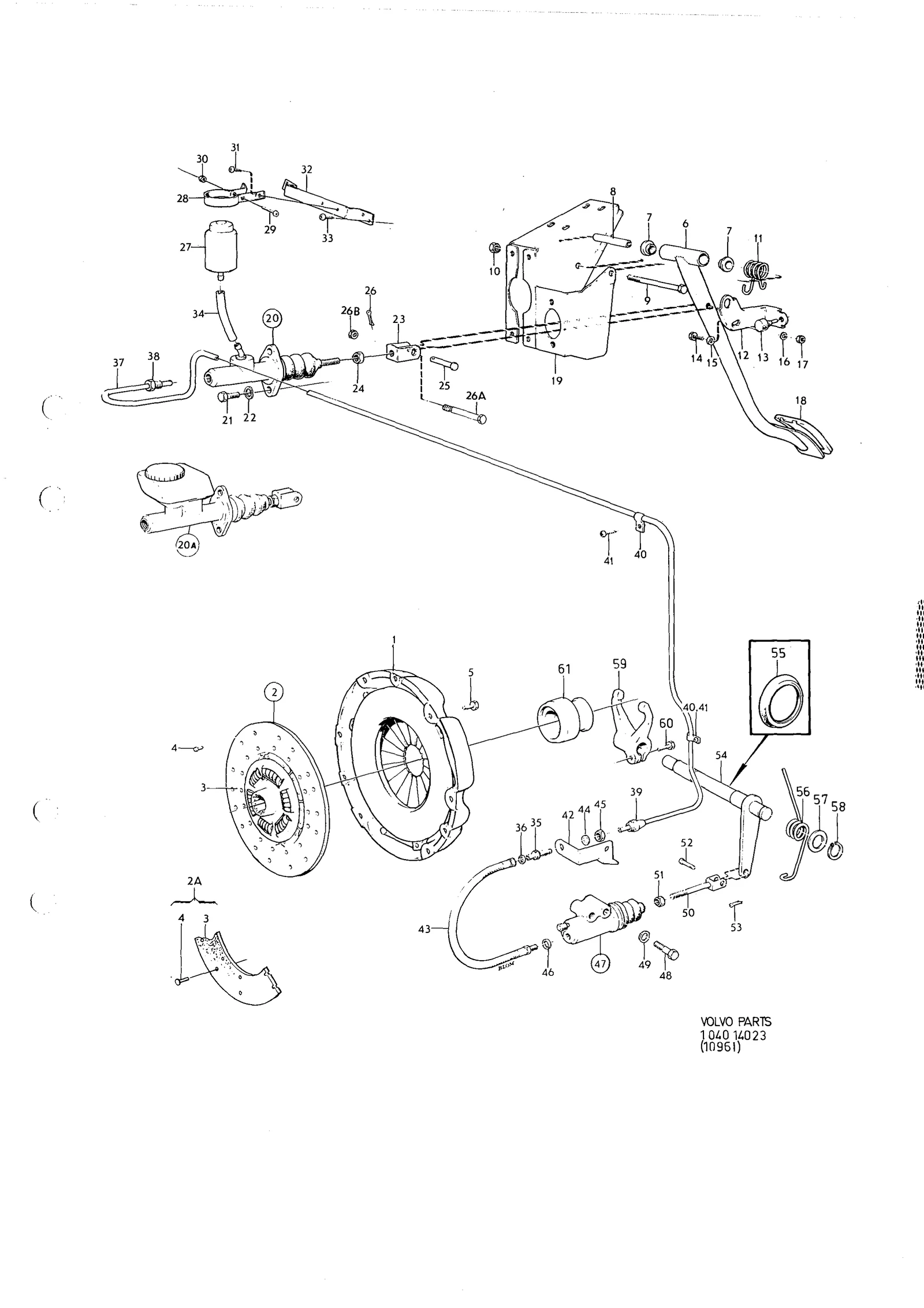

Clutch, clutchbetjening M400, M410 HST til Volvo 164 — Sprengskisse

Trykkplate B30A/B30E

Pedalakselbøssing

Skrue UNC 3/8-16x3 1/2" (89 mm)

Låsemutter, UNC 3/8-16, h=11, 5 mm

Returfjær

Flensskrue UNC 5/16-18x1/2" (13 mm)

Skive 8,4x16x1,5

Bølgeskive 8,4 × 15 × 0,8 mm

Mutter UNC 5/16-18, h=6, 5 mm, manifold

Pedalgummi til brems og clutch, tidlig utførelse

Skrue UNC 5/16-18x7/8" (22 mm) universal

Bølgeskive 8,4 × 15 × 0,8 mm

Mutter UNF 5/16-24 h=6,7 mm forsinket, universal

Splintbolt brems/clutch

Splint 2 x 20

Låsemutter UNC 5/16-18, h=8, 5 mm

Bremsevæskebeholder

Klemme for bremsevæskebeholder, Duett i rustfritt stål

Mutter UNC 12-24x1/8" (3,5 mm)

Skrue B10X13 RXS

Skrue B10X13 RXS

Slange drenering ventilasjonsvindu, -ch 9999

Nippel hovedsylinder clutch

Kobberskive 10x14,5 mm bremseslange, fleksibel

Klemme 7x6,4 mm

Skrue krysspor rundhode spiss ende B10X16

Hydraulisk clutchslange

Tannskive IZ 12.5

Mutter UNF 7/16-20 universal h=6,4 mm

Kobberskive 10x14,5 mm bremseslange, fleksibel

Skrue UNC 5/16-18x2" (51 mm)

Bølgeskive 8,4 × 15 × 0,8 mm

Mutter UNF 5/16-24 h=4,8 mm

Splint 2 x 20

Låsering

Skrue UNC 5/16-18x7/8" (22 mm) universal

Utløserlager
