Sprengskisser

KraftöverföringVolvo 164 · side 2Vis sprengskisse

Koppling,kopplingsmanövrering M400,M410 VstVolvo 164 · side 164Vis sprengskisse

Koppling, kopplingsmanövrering M400, M410 HSTVolvo 164 · side 6Vis sprengskisse

HuvudcylinderVolvo 164 · side 10Vis sprengskisse

SekundärcylinderVolvo 164 · side 12Vis sprengskisse

Växellåda,ALT.1,23) Upphängning,reglage M400,M410, GVVolvo 164 · side 14Vis sprengskisse

Växellåda,ALT.2,23) Upphängning,reglage M400,M410, GVVolvo 164 · side 18Vis sprengskisse

Växellåda Upphängning, reglage M400, RVVolvo 164 · side 22Vis sprengskisse

Växellåda M400 GVVolvo 164 · side 26, 28Vis sprengskisse

Växellåda M410, GVVolvo 164 · side 30, 32Vis sprengskisse

Växellåda M400, RVVolvo 164 · side 34, 36Vis sprengskisse

Växellåda M400,M410 Ingående axel,huvudaxelVolvo 164 · side 164Vis sprengskisse

Sprengskisser

Växellåda M400,M410 Växellådslock, GVVolvo 164 · side 164Vis sprengskisse

Växellåda M400 Spakställ, RVVolvo 164 · side 42Vis sprengskisse

ÖverväxelVolvo 164 · side 44, 46Vis sprengskisse

Växellåda Upphängning, reglage BW35, RVVolvo 164 · side 48Vis sprengskisse

Växellåda Upphängning, reglage BW35, GVVolvo 164 · side 52, 54Vis sprengskisse

Växellåda BW35, RVVolvo 164 · side 164Vis sprengskisse

Växellåda BW35, GVVolvo 164 · side 60, 62Vis sprengskisse

Växellåda, BW35 Hus med planetväxelVolvo 164 · side 164, 66, 68Vis sprengskisse

Växellåda BW35 Hus med planetväxelVolvo 164 · side 70, 72, 74Vis sprengskisse

Växellåda, BW35, Hus med planetväxel, Manövercylinder, främreVolvo 164 · side 164Vis sprengskisse

Växellåda BW35 Hus med planetväxel Manövercylinder, bakreVolvo 164 · side 78Vis sprengskisse

Växellåda, BW35 KontrollsystemVolvo 164 · side 80Vis sprengskisse

Oljekylning, BW35Volvo 164 · side 84Vis sprengskisse

Kardanaxel, stödlagerVolvo 164 · side 88Vis sprengskisse

KardanaxelVolvo 164 · side 90Vis sprengskisse

Bakaxel Upphängning CH-132566Volvo 164 · side 92Vis sprengskisse

BakaxelVolvo 164 · side 98, 100Vis sprengskisse

Bakaxel Upphängning CH 132567-Volvo 164 · side 102Vis sprengskisse

Bakaxel CH 132567-Volvo 164 · side 104Vis sprengskisse

Bakaxel Anti-spinnVolvo 164 · side 108Vis sprengskisse

Alle sprengskisser

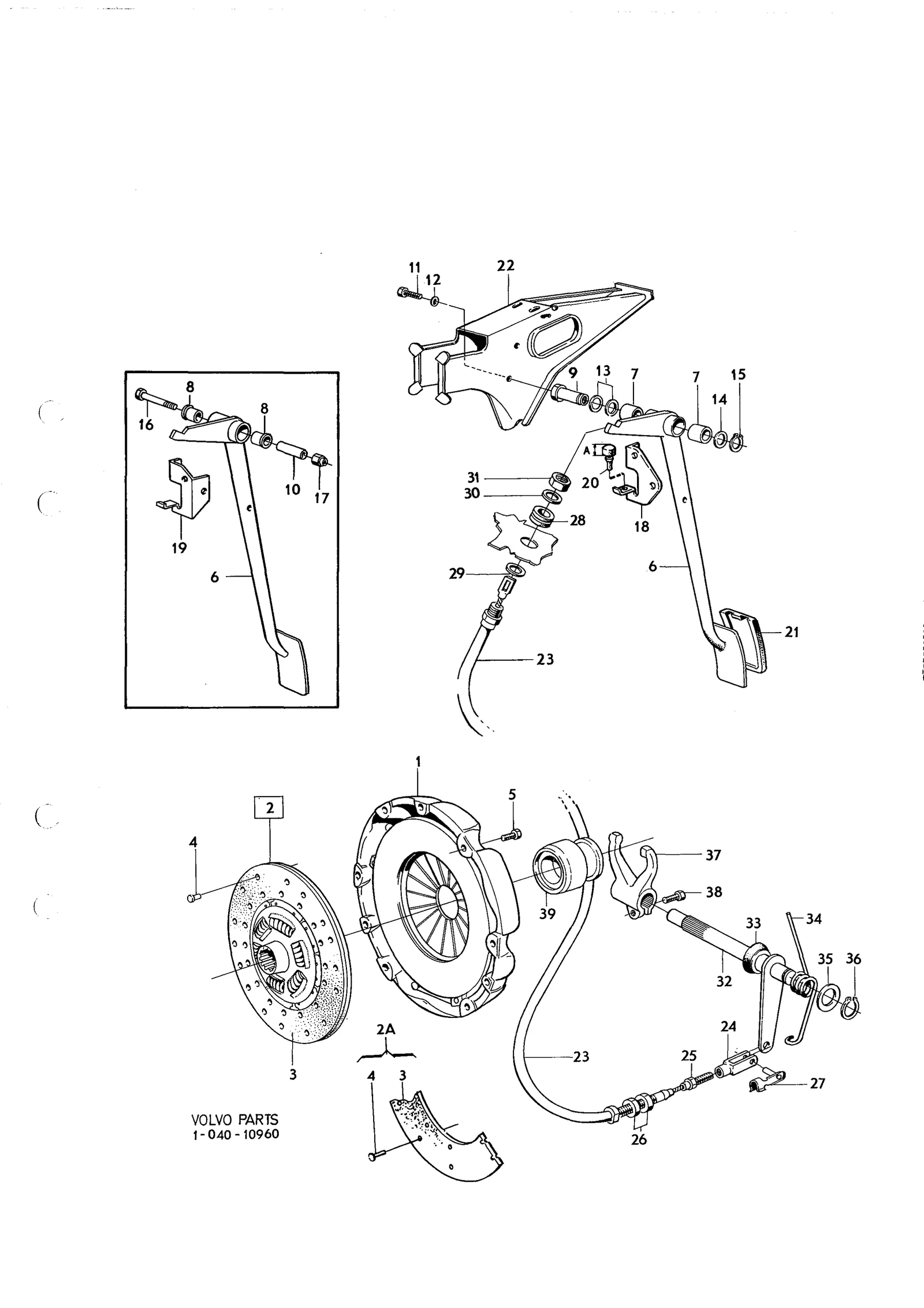

Clutch, clutchbetjening M400,M410 Vst til Volvo 164

Kraftoverføring · Volvo 164 · Clutch, clutchbetjening M400,M410 Vst · 4 · side 164

Klikk på et tall for å se artiklene

47 posisjoner · 24 i sortiment

47 deler · 24 i sortiment

2 089,00 krinkl. mva

Inngår i sett

Antall per bil: 1

1 989,00 krinkl. mva

Antall per bil: 1

1 989,00 krinkl. mva

Inngår i sett

Antall per bil: 1

1 989,00 krinkl. mva

Inngår i sett

Antall per bil: 1

3 Facing— inngår i reparasjonssett

4 Rivet— inngår i reparasjonssett

5,00 krinkl. mva

Antall per bil: 6

Chassisnummer:

passer til og med chassisnummer 105845, unntatt 103274–104323, 104420–105815

Antall per bil: 6

Chassisnummer:

passer fra chassisnummer 105846, også 103274–104323, 104420–105815

Antall per bil: 1

Chassisnummer:

–74449

Antall per bil: 1

Chassisnummer:

74450–

Antall per bil: 2

Chassisnummer:

–74449

199,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

74450–

Antall per bil: 1

Chassisnummer:

–74449

Antall per bil: 1

Chassisnummer:

74450–

5,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

–74449

2,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

–74449

Antall per bil: 2

Chassisnummer:

–74449

Antall per bil: 1

Chassisnummer:

–74449

Antall per bil: 1

Chassisnummer:

–74449

30,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

74450–

5,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

74450–

Antall per bil: 1

Chassisnummer:

74450–

Antall per bil: 1

68,25 krinkl. mva

Antall per bil: 1

22 Pedal casing

Merknad: Se gruppe 5 (Handbroms CH-132566) · Bakhjulsbroms · Bromspedal med monteringsdetaljer · +11 flere

Antall per bil: 1

100,00 krinkl. mva

Inngår i: Kopplingswire

Antall per bil: 1

3,00 krinkl. mva

Inngår i: Kopplingswire

Antall per bil: 1

26,00 krinkl. mva

Inngår i: Kopplingswire

Antall per bil: 2

3,00 krinkl. mva

94,00 krinkl. mva

Antall per bil: 1

57,00 krinkl. mva

Antall per bil: 1

5,00 krinkl. mva

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 1

14,00 krinkl. mva

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 1

5,00 krinkl. mva

Antall per bil: 1

839,00 krinkl. mva

Antall per bil: 1

10,00 krinkl. mva

1,00 krinkl. mva

2 deler
Kopplingsats B30, utan lager
Artikkelnummer61600689-PKTIkke i sortimentet
- 461314 Lamell koppling B30A, B30E, B30F 230 mm di till Volvo 1800E × 1
- 181606318 181606318 × 1
2 deler
Clutchsett B30, uten lagre
ArtikkelnummerKS1643 099,00 kr
- 430123 Tryckplatta 164 koppling × 1 Styck
- 461314 Lamell Koppling B30A/E/F 230 mm di × 1 Styck
2 deler
Kopplingsats B30, utan lager
Artikkelnummer310Ikke i sortimentet
- 430123 Tryckplatta 164 × 1
- 461314 Kopplingslamell B30A/E/F 230 mm di × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Kopplingsmanovrering volvo m400 m410 · Koppling volvo 164 b30 m400 m410

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 4 · Katalogside 164

Hva tallene betyr

–)passer til og med chassisnummer 74449
–)passer fra chassisnummer 74450
–)B30A; Erstattes av 461134
–)B30A
–)Se gruppe 5

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (7)

–)B30E,F
–)5/16 UNC-22 CH-105845, EXCL 103274-104323, 104420-105815.
–)M8-22 CH 105846-, INCL 103274-104323, 104420-105815.
–)CH-74449.TID UTF. ERS AV 1 ST 1212420-2 1 ST 1212419-4
–)CH-74449.SEN. UTF.
–)TID. UTF A 12,0
–)SEN. UTF A 8,0

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B30A: 3,0 l 6-cyl förgasare (164)
B30E: 3,0 l 6-cyl insprutning (164E)
S: inngår i reparasjonssett

Slik leser du numrene

430123 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
