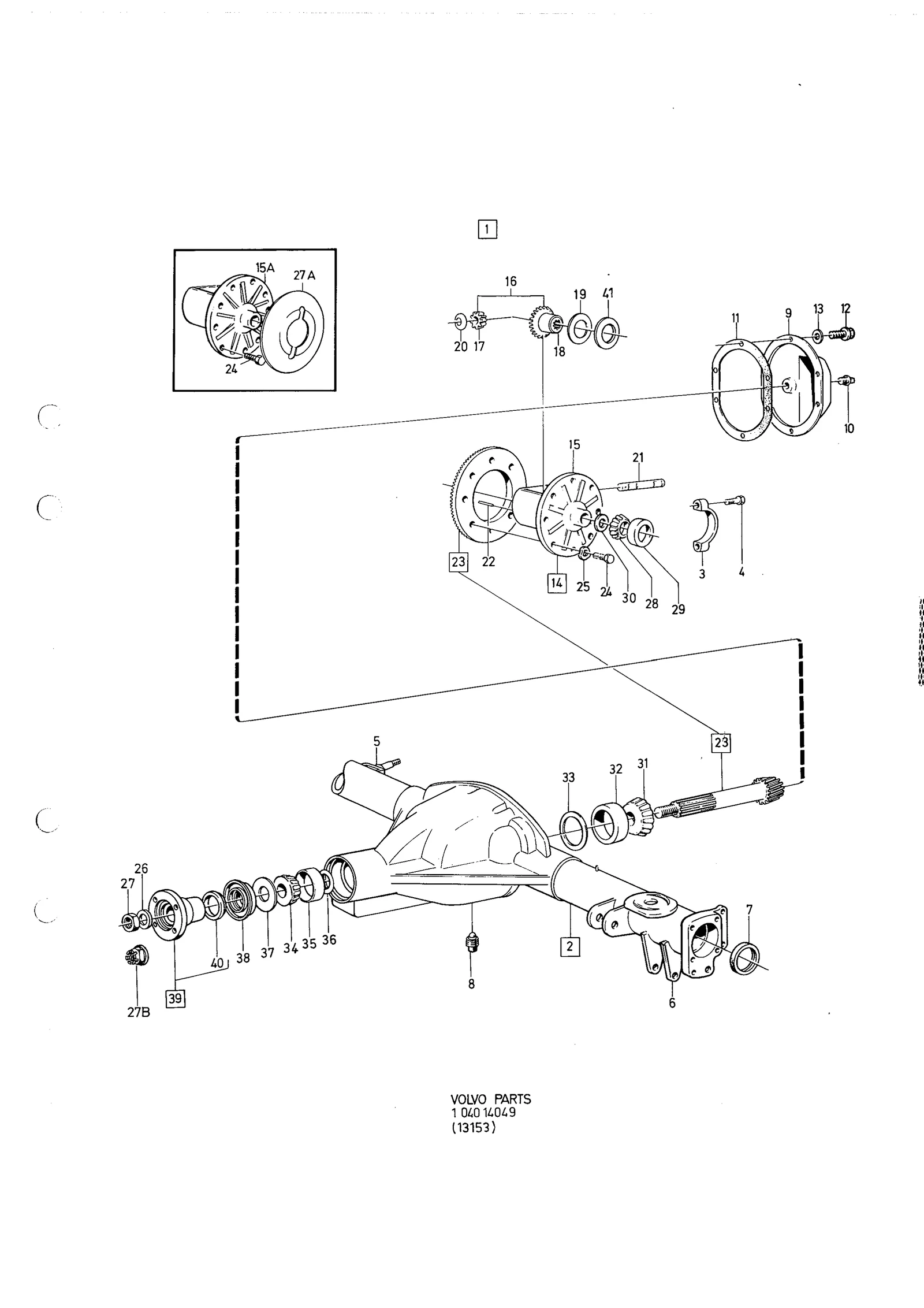

Bakaksel til Volvo 164

Kraftoverføring · Volvo 164 · Bakaksel · 4 · side 98, 100

Klikk på et tall for å se artiklene

44 posisjoner · 26 i sortiment

44 deler · 26 i sortiment

1 Rear axle, cpl. alt

Merknad: Se side 92 · 2-D23

Antall per bil: 1

Chassisnummer:

102950–

3 Cap— selges ikke separat

12,00 krinkl. mva

Antall per bil: 4

5 Anchorage— selges ikke separat

6 Fäste— selges ikke separat

68,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

102950–

Antall per bil: 1

629,00 krinkl. mva

Antall per bil: 1

100,00 krinkl. mva

Antall per bil: 1

82,00 krinkl. mva

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 10

13,00 krinkl. mva

Antall per bil: 10

1,00 krinkl. mva

Antall per bil: 10

Antall per bil: 1

17 Diff. side pinion— inngår i reparasjonssett

18 Diff. side gear— inngår i reparasjonssett

19 Thrust washer, alt. ALT 1

Merknad: ALT 2 SE POS 41

149,00 krinkl. mva

Antall per bil: 2

1 499,00 krinkl. mva

Antall per bil: 1

39,00 krinkl. mva

Antall per bil: 10

2,00 krinkl. mva

Antall per bil: 10

51,00 krinkl. mva

Antall per bil: 1

159,00 krinkl. mva

Antall per bil: 1

Antall per bil: 3

Antall per bil: 1

119,00 krinkl. mva

Antall per bil: 1

779,00 krinkl. mva

Antall per bil: 2

399,00 krinkl. mva

Antall per bil: 2

30 Shim

79,00 krinkl. mva

729,00 krinkl. mva

Antall per bil: 1

179,00 krinkl. mva

Antall per bil: 1

33 Shim

20,00 krinkl. mva

38,00 krinkl. mva

389,00 krinkl. mva

Antall per bil: 1

389,00 krinkl. mva

Antall per bil: 1

36 Shim

37,00 krinkl. mva

30,00 krinkl. mva

Antall per bil: 1

152,00 krinkl. mva

Antall per bil: 1

319,00 krinkl. mva

Antall per bil: 1

Antall per bil: nødvendig antall/lengde

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 164
Modeller: CH-132566
Gruppe · side: Gruppe 4 · Katalogside 98, 100

Hva tallene betyr

27)passer fra chassisnummer 102950
18)Erstattes av 383230
–)Alt. nr 89253
–)Senare utförande
3)Tidigare utförande; Erstattes av 383259
3)Senare utförande
–)Alt. nr 383000
–)Alt. nr 384366
–)Alt. nr 384367
–)Alt. nr 383368
–)Alt. nr 384369
–)Alt. nr 384370
–)Alt. nr 383001
–)Tidigare utförande

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (13)

–)SE SIDA 92, 2-D23
26)CH-102949.ERS AV 1 ST 383230-0
–)EXCL.BAKAXEL REAR AXLE 255545,255525
–)TID UTF,255525,255545
–)TID UTF 255525,255545
–)TID.UTF.ERS AV 1 ST 383258-1.
–)ALT 2 SE POS 41
–)UTV 3,31/1 (384711)
–)UTV 3,73/1 (384714)
–)UTV 3,54/1
–)TID UTF SEN UTF SE POS 27A
–)SEN UTF TID UTF SE POS 25
–)ALT 2

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

TID UTF: tidigare utförande
SEN UTF: senare utförande
S: inngår i reparasjonssett

Slik leser du numrene

384718 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
