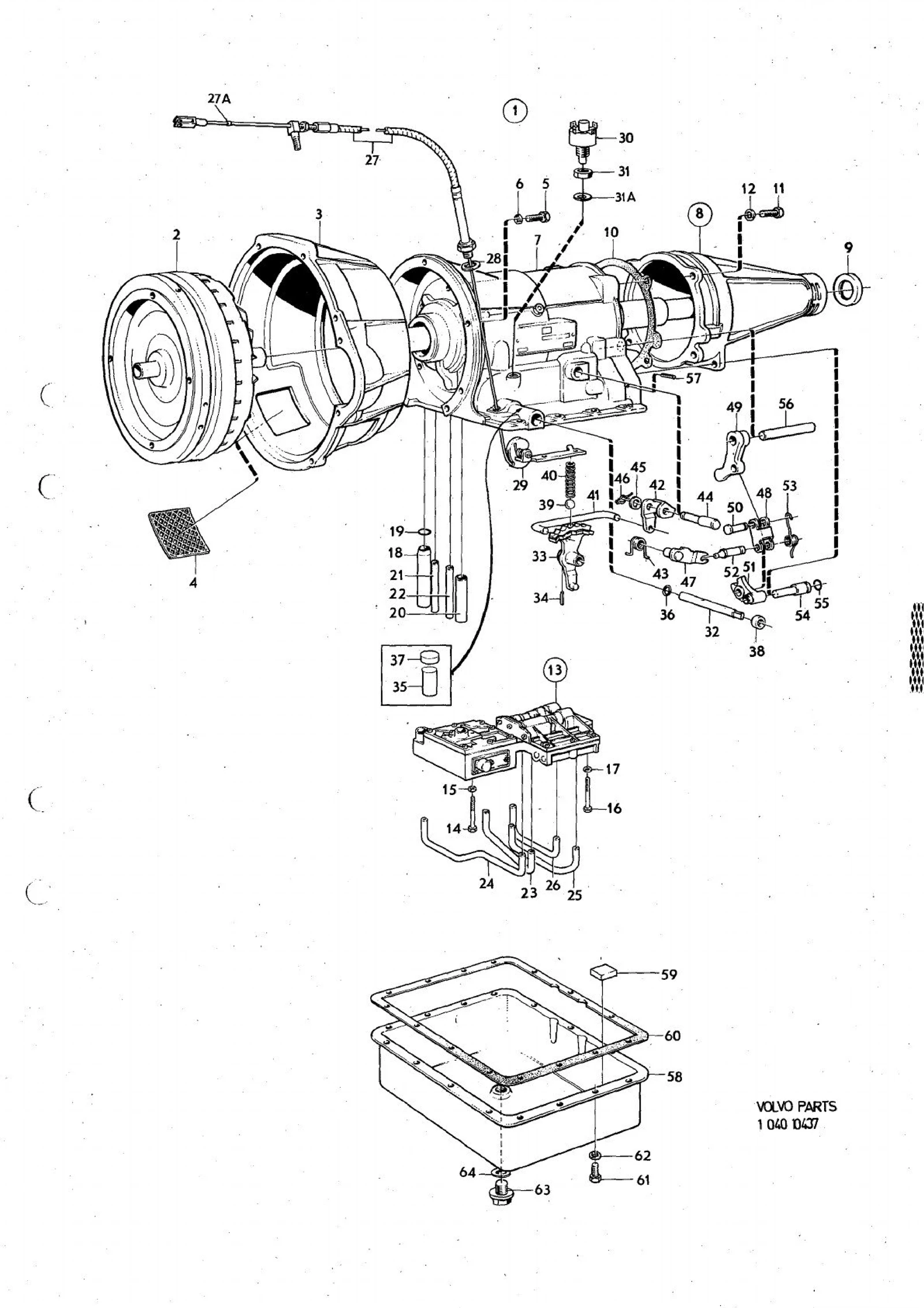

Girkasse BW35, GV til Volvo 140 -1972

Kraftoverføring · Volvo 140-serien 1972 · Girkasse BW35, GV · 4 · side 78

Klikk på et tall for å se artiklene

66 posisjoner · 26 i sortiment

66 deler · 26 i sortiment

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 – · Gearbox 254680 – · Gearbox 254708 –

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 – · Gearbox 254680 – · Gearbox 254708 1

Antall per enhet: Gearbox 254677 – · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 –

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 2 · Gearbox 254679 2 · Gearbox 254680 2 · Gearbox 254708 2

5,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 6 · Gearbox 254679 6 · Gearbox 254680 6 · Gearbox 254708 6

1,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 6 · Gearbox 254679 6 · Gearbox 254680 6 · Gearbox 254708 6

7 Planet cover

Merknad: Se side 86 · 2-I15

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

100,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Bakre gavel

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

10 Gasket— inngår i reparasjonssett

57,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 4 · Gearbox 254679 4 · Gearbox 254680 4 · Gearbox 254708 4

2,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 4 · Gearbox 254679 4 · Gearbox 254680 4 · Gearbox 254708 4

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 – · Gearbox 254708 1

Antall per enhet: Gearbox 254677 – · Gearbox 254679 – · Gearbox 254680 1 · Gearbox 254708 –

13 Comps page 96, 2-J01

3,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

2,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

15,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 2 · Gearbox 254679 2 · Gearbox 254680 2 · Gearbox 254708 2

2,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 2 · Gearbox 254679 2 · Gearbox 254680 2 · Gearbox 254708 2

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

inngår i reparasjonssett

Inngår i: Inloppsrör, främre pump

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

72,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Antall per enhet: Gearbox 254677 – · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 –

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 – · Gearbox 254680 – · Gearbox 254708 1

72,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

469,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

10,00 krinkl. mva

Inngår i: Reglagewire

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

29 Cam

Merknad: Se side 96 · 2-J01

997,00 krinkl. mva

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

997,00 krinkl. mva

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Startspärr och backljuskontakt, 4-stift

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Startspärr och backljuskontakt, 4-stift

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

199,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

41,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

38 Seal ring

Merknad: Se side 86 · 2-I15

24,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

329,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

93,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

44 Pivot pin

Merknad: Se side 86 · 2-I15

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

41,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

75,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

14,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

62,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

60 Gasket— inngår i reparasjonssett

4,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 15 · Gearbox 254679 15 · Gearbox 254680 15 · Gearbox 254708 15

1,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 15 · Gearbox 254679 15 · Gearbox 254680 15 · Gearbox 254708 15

Inngår i: Växellåda

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

1 149,00 krinkl. mva

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

179,00 krinkl. mva

Antall per enhet: Gearbox 254677 1 · Gearbox 254679 1 · Gearbox 254680 1 · Gearbox 254708 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 164

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 4 · Katalogside 78
Antallkolonner: A = 254 677 · B = 254 679 · C = 254 680 · D = 254 708

Hva tallene betyr

–)Alt. nr 235879
–)Alt. nr 1220505
–)Lengde: 31,75 mm
–)Lengde: 50,8 mm
–)Erstattes av 1220509
–)Tidlig utførelse
–)Sen utførelse

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (6)

–)B20E. 145 B20F. ERS AV 1ST 254784-2, 2ST 235851-3, 1ST 381106-4, 1ST 235985-9.
–)B20B,D.
–)B20A. ERS AV 1ST 254782-6, 2ST 235851-3, 1ST 381106-4, 1ST 235985-9.
–)B20F. EXCL 145 B20F. ERS AV 1ST 254760-2, 1ST 235877-8, 1ST 235985-9.
–)SE SIDA 86, 2-I15
–)SE SIDA 96, 2-J01

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B20B: 2,0 l 4-cyl dubbelförgasare (Amazon/1800S/140 1969–)
L: liter
TID UTF: tidlig utførelse
SEN UTF: sen utførelse
S: inngår i reparasjonssett

Slik leser du numrene

254677 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
