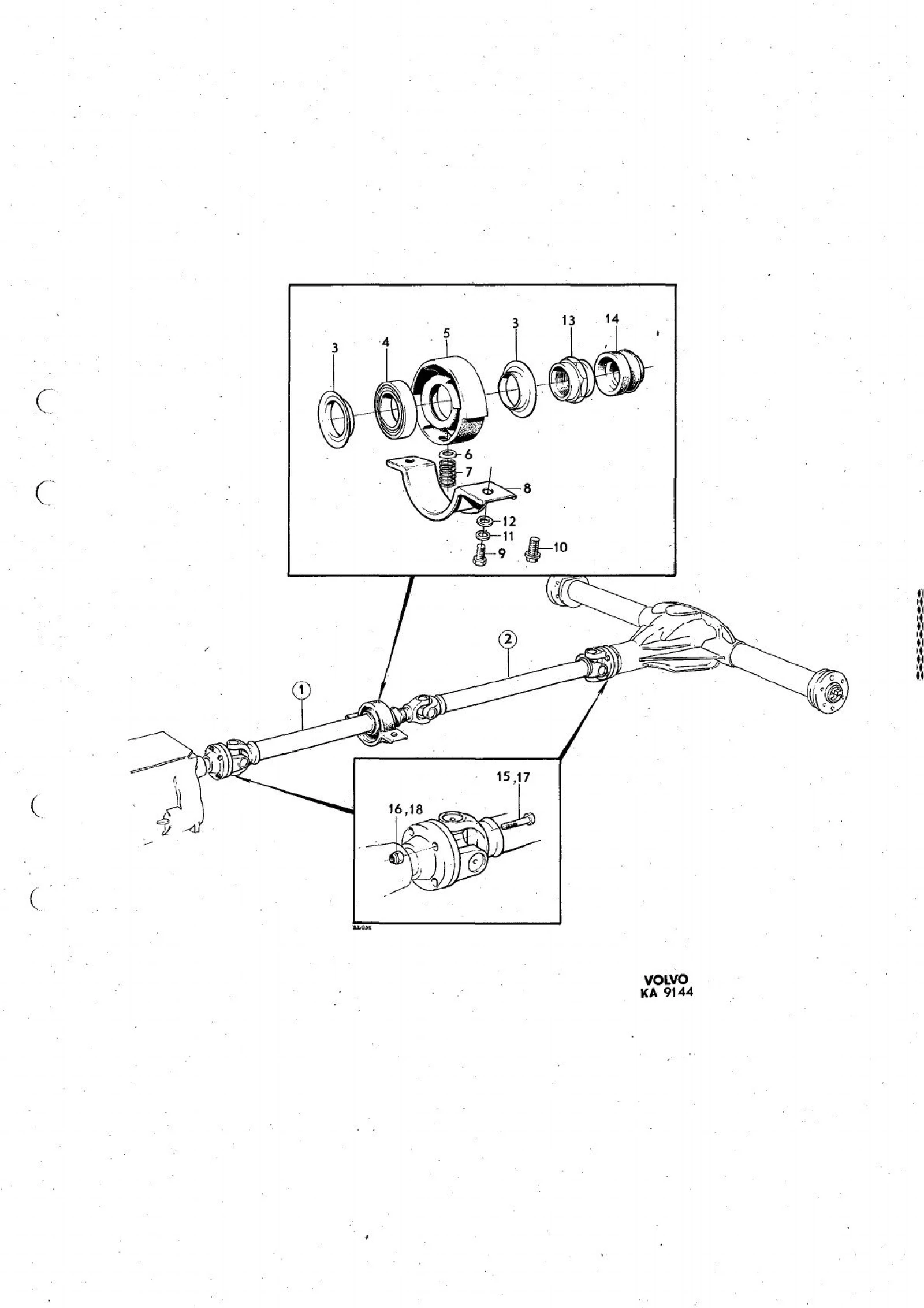

Kardangaksel, støttelager til Volvo 140 -1972

Kraftoverføring · Volvo 140-serien 1972 · Kardangaksel, støttelager · 4 · side 106, 108

Klikk på et tall for å se artiklene

23 posisjoner · 15 i sortiment

23 deler · 15 i sortiment

Antall per bil: M40 1 · M41 – · BW 35 – · –

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

Chassisnummer:

144 (4-dørs): passer til og med chassisnummer 194301, unntatt 194140–194148

145 (stasjonsvogn): passer til og med chassisnummer 61624, unntatt 61600–61609

–178959

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

Chassisnummer:

178960–144 · 194302– · passer fra chassisnummer 61625, også 61600–61609

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

2 Comps page 110, 2-J15...

81,00 krinkl. mva

Antall per bil: M40 2 · M41 2 · BW 35 2 · –

209,00 krinkl. mva

Antall per bil: M40 2 · M41 2 · BW 35 2 · –

139,00 krinkl. mva

Inngår i sett

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

149,00 krinkl. mva

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

100,00 krinkl. mva

Inngår i sett

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

Chassisnummer:

142 (2-dørs): –112399

144 (4-dørs): –138699

145 (stasjonsvogn): –30899

129,00 krinkl. mva

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

Chassisnummer:

112400–144 · 138700–145 · 30900–

139,00 krinkl. mva

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

15,00 krinkl. mva

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

Chassisnummer:

142 (2-dørs): 112400–

144 (4-dørs): 138700–

145 (stasjonsvogn): 30900–

24,00 krinkl. mva

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

Chassisnummer:

142 (2-dørs): 112400–

144 (4-dørs): 138700–

145 (stasjonsvogn): 30900–

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

Chassisnummer:

142 (2-dørs): –112399

144 (4-dørs): –138699

145 (stasjonsvogn): –30899

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

Chassisnummer:

142 (2-dørs): 112400–

144 (4-dørs): 138700–

145 (stasjonsvogn): 30900–

4,00 krinkl. mva

Antall per bil: M40 2 · M41 2 · BW 35 2 · –

13,00 krinkl. mva

Antall per bil: M40 2 · M41 2 · BW 35 2 · –

1,00 krinkl. mva

Antall per bil: M40 2 · M41 2 · BW 35 2 · –

1,00 krinkl. mva

Antall per bil: M40 2 · M41 2 · BW 35 2 · –

259,00 krinkl. mva

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

259,00 krinkl. mva

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

209,00 krinkl. mva

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

69,00 krinkl. mva

Antall per bil: M40 8 · M41 8 · BW 35 8 · –

3,00 krinkl. mva

Antall per bil: M40 8 · M41 8 · BW 35 8 · –

149,00 krinkl. mva

Antall per bil: M40 1 · M41 1 · BW 35 1 · –

100,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Skruvsats

Antall per bil: M40 8 · M41 8 · BW 35 8 · –

4,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Skruvsats

Antall per bil: M40 8 · M41 8 · BW 35 8 · –

Lagerholderkardan for Volvo Amazon 1967-, 1800 1967-69, 140 -69
Artikkelnummer675367100,00 kr
- 181549 Stödlager Kardanaxel 44,5mm × 1
- 675367 Lagerhållare Kardan Volvo Amazon/1800 67-/140 -1969 × 1
2 deler
Sats SLG367K
ArtikkelnummerSLG367KIkke i sortimentet
- 675367 Lagerhållare Kardan Volvo Amazon/1800 67-/140 -1969 × 1
- 181549 Stödlager Kardanaxel 44,5mm × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Kardanaxel volvo 140 b18 b20 1967 73

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 4 · Katalogside 106, 108
Antallkolonner: A = M40 · B = M41 · C = BW 35

Hva tallene betyr

–)B18 · B20A; Bredde: 142 mm; passer til og med chassisnummer 178959 · 144 (4-dørs), passer til og med chassisnummer 194301, unntatt 194140–194148 · 145 (stasjonsvogn), passer til og med chassisnummer 61624, unntatt 61600–61609
–)142 (2-dørs), passer til og med chassisnummer 112399 · 144 (4-dørs), passer til og med chassisnummer 138699 · 145 (stasjonsvogn), passer til og med chassisnummer 30899
–)142 (2-dørs), passer fra chassisnummer 112400 · 144 (4-dørs), passer fra chassisnummer 138700 · 145 (stasjonsvogn), passer fra chassisnummer 30900
–)Tidlig utførelse

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (10)

–)142 144 B18,B20A,B,D,F 145 B18,B20A,B,D
–)142 144 B20E 145 B20E, F
–)B20A,B,D 142 CH-178959 144 CH-194301 EXCL 194140-194148. 145 CH-61624 EXCL 61600-61609
–)142 B20A,B,D,F CH 178960-. 144, B20A,B,D,F CH 194302- INCL 194140-194148 145 B20A,B,D CH 61625- INCL 61600-61609
–)142 B20A,B,D,F CH 178960-. 144 B20A,B,D,F CH 194302-,INCL 194140-194148. 145 B20A,B,D CH 61625-,INCL 61600-61609
–)142,144 B20E 145 B20E, F
–)(683536) 142 B18,B20A,B,D,F CH 112400-. 144, B18,B20A,B,D,F CH 138700-. 145 B18,B20A,B,D CH 30900-.
–)TID UTFERS AV 942402-9
–)142 144 B18,B20A,B,D,F 145 B18,B20A,B,D.
–)142 144 B18 B20A,B,D,F 145 B18,B20A,B,D

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

142: 142 (2-dörrars)
144: 144 (4-dörrars)
B20A: 2,0 l 4-cyl enkelförgasare
B20E: 2,0 l 4-cyl bränsleinsprutning (1800E/140E)
145: 145 (herrgårdsvagn)
D: diameter
B: width SPEC UTF . ™ special model
TID UTF: tidlig utførelse
S: inngår i reparasjonssett

Slik leser du numrene

677626 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
