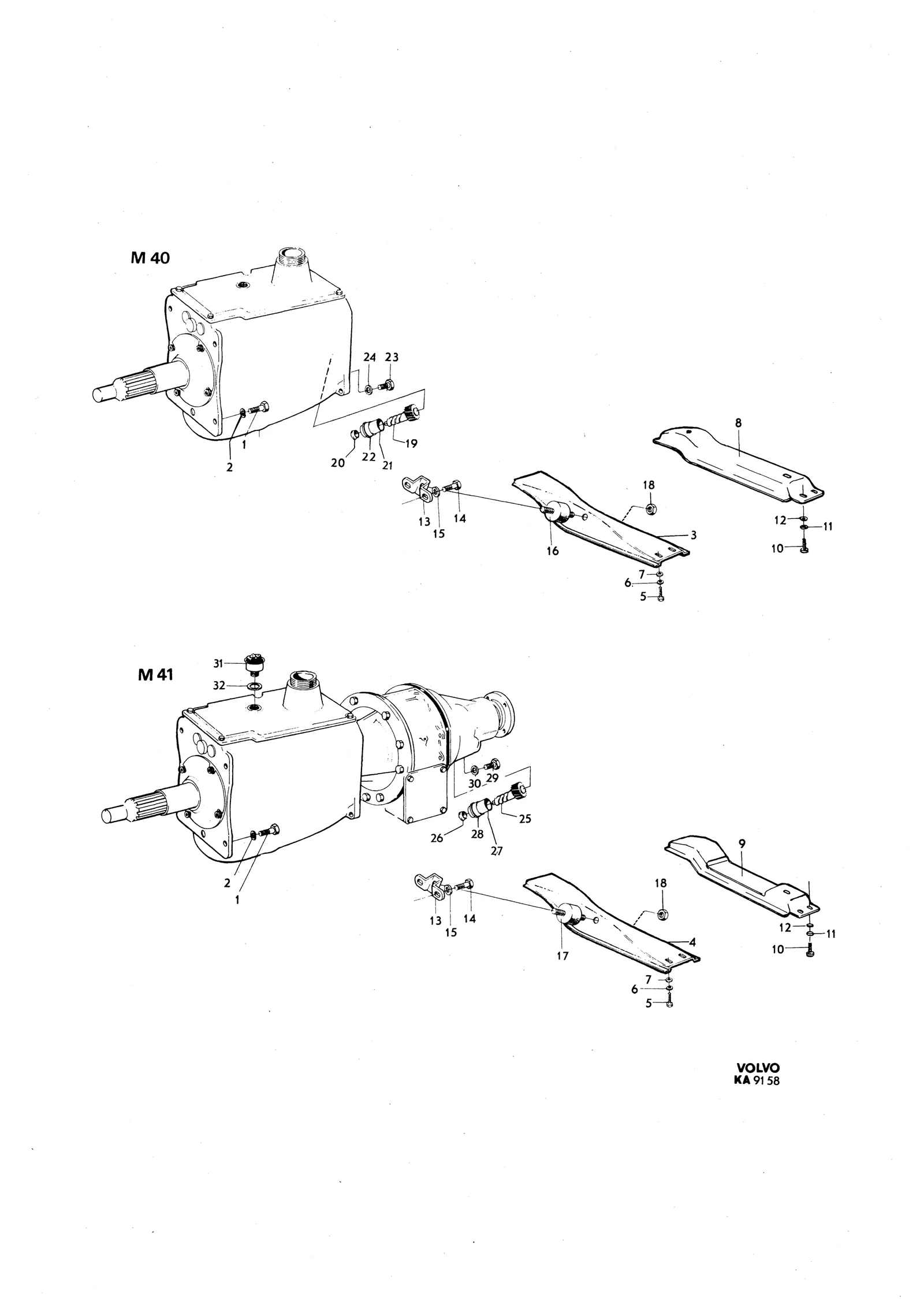

Oppheng girkasse M40, M41, GV, speedometerdrev til Volvo 140 -1972

Kraftoverføring · Volvo 140-serien 1972 · Oppheng girkasse M40, M41, GV, speedometerdrev · 4 · side 22

Klikk på et tall for å se artiklene

32 posisjoner · 22 i sortiment

32 deler · 22 i sortiment

34,00 krinkl. mva

Antall per bil: 4

2,00 krinkl. mva

Antall per bil: 4

Antall per bil: M40 1 · M41 –

Antall per bil: M40 – · M41 1

14,00 krinkl. mva

Antall per bil: 4

4,00 krinkl. mva

Antall per bil: 4

2,00 krinkl. mva

Antall per bil: 4

Antall per bil: M40 1 · M41 –

Chassisnummer:

142 (2-dørs): 249930–273066

144 (4-dørs): 263070–284580

145 (stasjonsvogn): 103380–118794

Antall per bil: M40 – · M41 1

Chassisnummer:

142 (2-dørs): 249930–273066

144 (4-dørs): 263070–284580

145 (stasjonsvogn): 103380–118794

14,00 krinkl. mva

Antall per bil: 6

4,00 krinkl. mva

Antall per bil: 6

2,00 krinkl. mva

Antall per bil: 6

Antall per bil: 1

14,00 krinkl. mva

Antall per bil: 2

2,00 krinkl. mva

Antall per bil: 2

129,00 krinkl. mva

Antall per bil: M40 1 · M41 –

106,00 krinkl. mva

Antall per bil: M40 – · M41 1

10,00 krinkl. mva

Antall per bil: 2

19 Speedometer gear

749,00 krinkl. mva

Antall per bil: M40 1 · M41 –

Chassisnummer:

145 (stasjonsvogn): –9199

Antall per bil: M40 1 · M41 –

Chassisnummer:

145 (stasjonsvogn): 9200–

58,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: M40 1 · M41 –

Chassisnummer:

142 (2-dørs): –52899

144 (4-dørs): –89799

Antall per bil: M40 1 · M41 –

13,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: M40 1 · M41 –

3,00 krinkl. mva

Antall per bil: M40 1 · M41 –

Antall per bil: M40 – · M41 1

Chassisnummer:

142 (2-dørs): –52899

144 (4-dørs): –89799

25 Speedometer gear

Passer: 142 (2-dørs), passer fra chassisnummer 52900 · 144 (4-dørs), passer fra chassisnummer 89800

Merknad: Se side 56 · 2-H09

58,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: M40 – · M41 1

Chassisnummer:

142 (2-dørs): –52899

144 (4-dørs): –89799

Antall per bil: M40 – · M41 1

Chassisnummer:

142 (2-dørs): –52899

144 (4-dørs): –89799

13,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: M40 – · M41 1

Chassisnummer:

142 (2-dørs): –52899

144 (4-dørs): –89799

Antall per bil: M40 – · M41 1

Chassisnummer:

142 (2-dørs): –52899

144 (4-dørs): –89799

3,00 krinkl. mva

Antall per bil: M40 – · M41 1

Chassisnummer:

142 (2-dørs): –52899

144 (4-dørs): –89799

199,00 krinkl. mva

Antall per bil: M40 – · M41 1

6,00 krinkl. mva

Antall per bil: M40 – · M41 1

239,00 krinkl. mva

Antall per bil: M40 1 · M41 –

239,00 krinkl. mva

Antall per bil: M40 – · M41 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Vaxelladsupphangning volvo 140 164 m40 m41 golvvaxel

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 4 · Katalogside 22
Antallkolonner: A = M40 · B = M41

Hva tallene betyr

–)142 (2-dørs), passer chassisnummer 249930–273066 · 144 (4-dørs), passer chassisnummer 263070–284580 · 145 (stasjonsvogn), passer chassisnummer 103380–118794
–)145 (stasjonsvogn), passer til og med chassisnummer 9199
–)142 (2-dørs), passer til og med chassisnummer 52899 · 144 (4-dørs), passer til og med chassisnummer 89799
–)Tidlig utførelse
–)Alt. nr 663605

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (3)

–)142,144,EXCL USA,CAN.
–)142,144 USA,CAN. 145 CH 9200-.
–)142 CH 52900-, 144 CH 89800-, SE SIDA 56, 2-H09

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

TID UTF: tidlig utførelse
142: 142 (2-dörrars)
144: 144 (4-dörrars)
145: 145 (herrgårdsvagn)
USA: USA-utførelse
CAN: Canada-utførelse
S: inngår i reparasjonssett

Slik leser du numrene

956601 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
