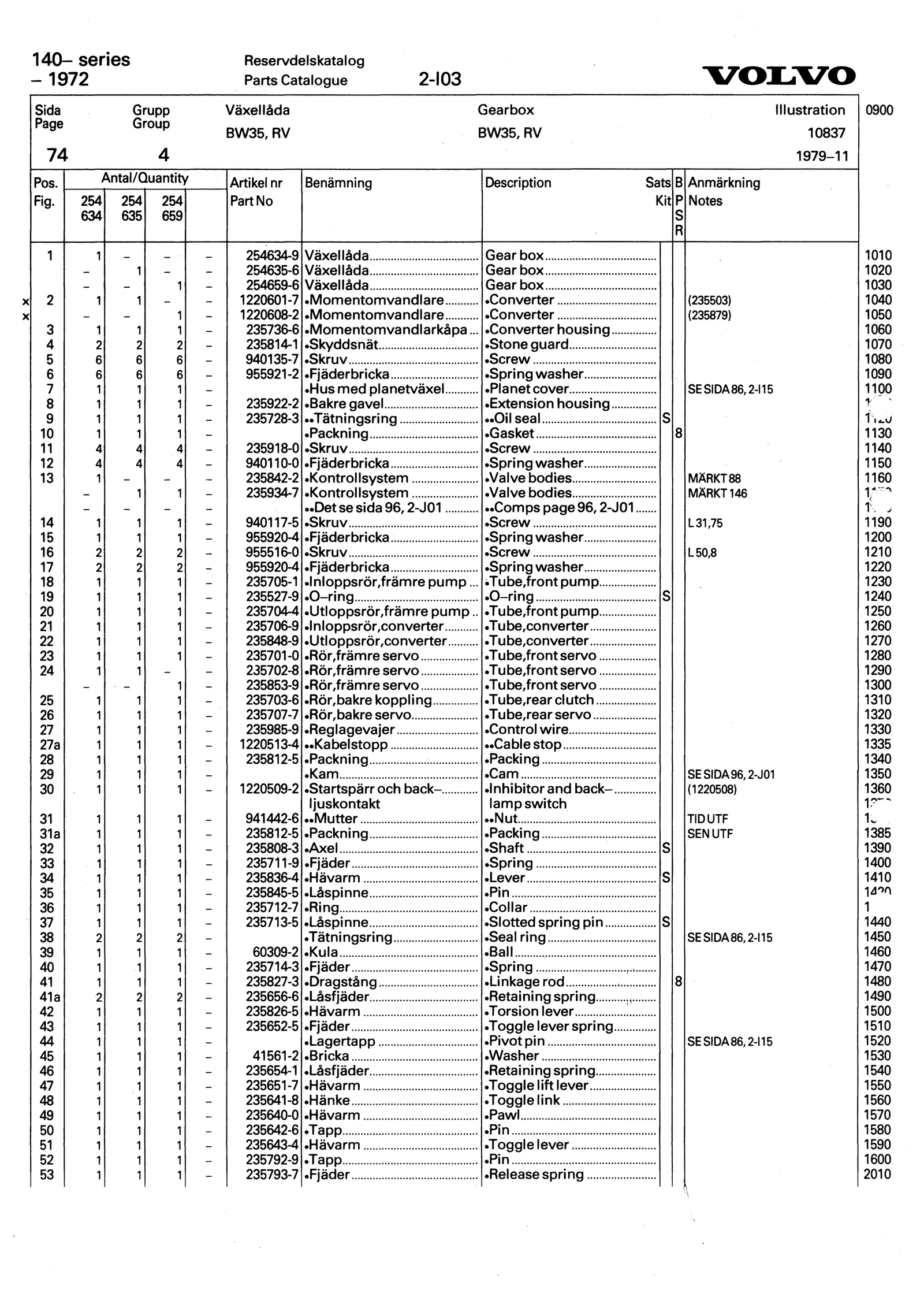

Girkasse BW35, RV til Volvo 140 -1972

Kraftoverføring · Volvo 140-serien 1972 · Girkasse BW35, RV · 4 · side 74

Klikk på et tall for å se artiklene

67 posisjoner · 24 i sortiment

67 deler · 24 i sortiment

Antall per enhet: Gear box 254634 1 · Gear box 254635 – · Gear box 254659 –

Antall per enhet: Gear box 254634 – · Gear box 254635 1 · Gear box 254659 –

Antall per enhet: Gear box 254634 – · Gear box 254635 – · Gear box 254659 1

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 –

Antall per enhet: Gear box 254634 – · Gear box 254635 – · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 2 · Gear box 254635 2 · Gear box 254659 2

5,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 6 · Gear box 254635 6 · Gear box 254659 6

1,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 6 · Gear box 254635 6 · Gear box 254659 6

7 Planet cover

Merknad: Se side 86 · 2-I15

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

100,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Bakre gavel

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

10 Gasket— selges ikke separat

57,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 4 · Gear box 254635 4 · Gear box 254659 4

2,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 4 · Gear box 254635 4 · Gear box 254659 4

Antall per enhet: Gear box 254634 1 · Gear box 254635 – · Gear box 254659 –

Antall per enhet: Gear box 254634 – · Gear box 254635 1 · Gear box 254659 1

13 Comps page 96, 2-J01

3,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

2,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

15,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 2 · Gear box 254635 2 · Gear box 254659 2

2,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 2 · Gear box 254635 2 · Gear box 254659 2

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

72,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 –

Antall per enhet: Gear box 254634 – · Gear box 254635 – · Gear box 254659 1

72,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

469,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

10,00 krinkl. mva

Inngår i: Reglagevajer

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Reglagevajer

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

29 Cam

Merknad: Se side 96 · 2-J01

997,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Startspärr och back-ljuskontakt

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Startspärr och back-ljuskontakt

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

41,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

38 Seal ring

Merknad: Se side 86 · 2-I15

24,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Antall per enhet: Gear box 254634 2 · Gear box 254635 2 · Gear box 254659 2

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

93,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

44 Pivot pin

Merknad: Se side 86 · 2-I15

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

41,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

75,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

14,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

62,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

60 Gasket— selges ikke separat

4,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 15 · Gear box 254635 15 · Gear box 254659 15

1,00 krinkl. mva

Inngår i: Växellåda

Antall per enhet: Gear box 254634 15 · Gear box 254635 15 · Gear box 254659 15

Inngår i: Växellåda

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

1 149,00 krinkl. mva

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

179,00 krinkl. mva

Antall per enhet: Gear box 254634 1 · Gear box 254635 1 · Gear box 254659 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 4 · Katalogside 74
Antallkolonner: A = 254 634 · B = 254 635 · C = 254 659

Hva tallene betyr

–)Alt. nr 235503
–)Alt. nr 235879
–)Lengde: 31,75 mm
–)Lengde: 50,8 mm
–)Alt. nr 1220508
–)Tidlig utførelse
–)Sen utførelse

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (4)

–)SE SIDA 86, 2-I15
–)MÄRKT 88
–)MÄRKT 146
–)SE SIDA 96, 2-J01

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

L: liter
TID UTF: tidlig utførelse
SEN UTF: sen utførelse
S: inngår i reparasjonssett

Slik leser du numrene

254634 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
