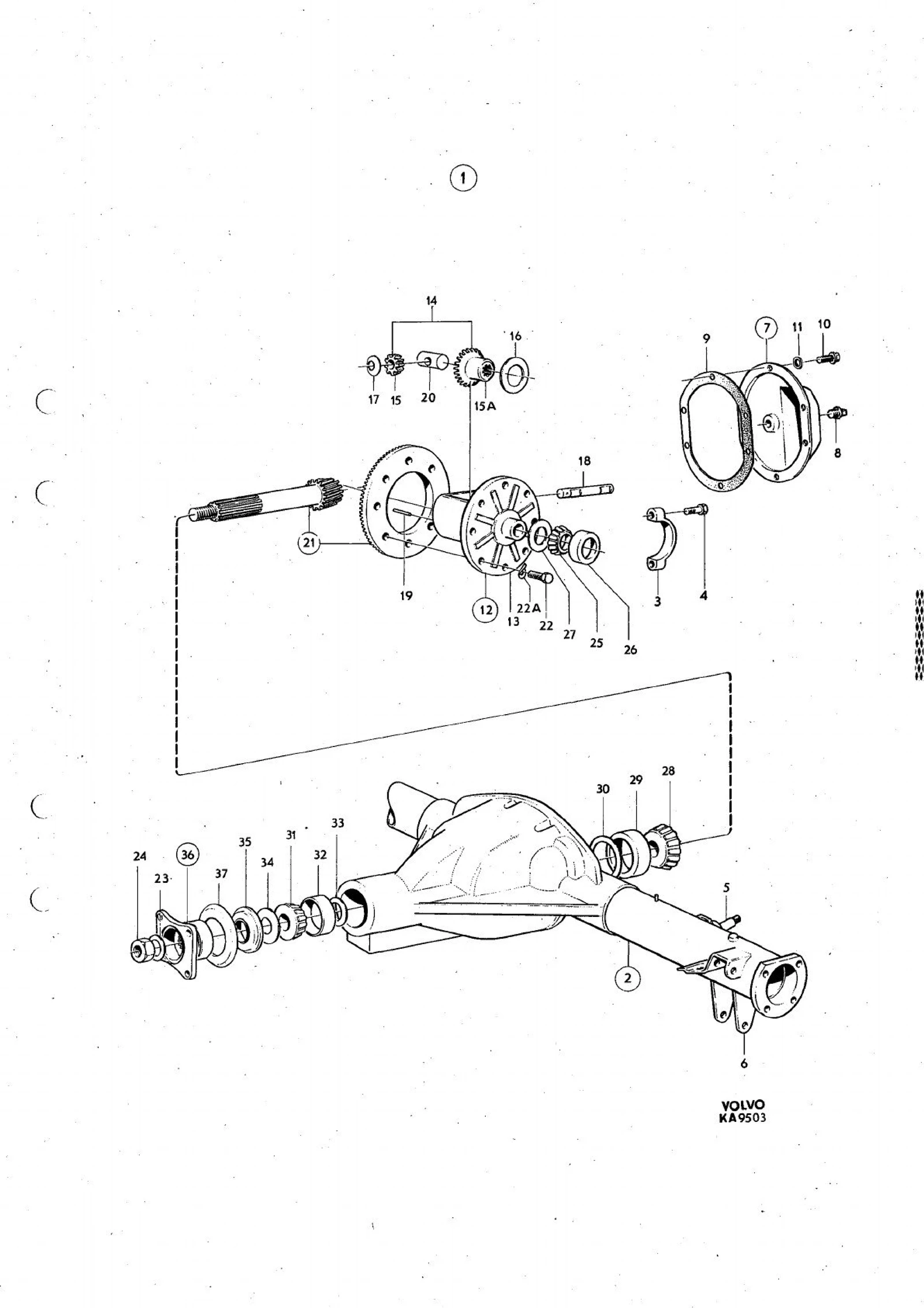

Bakaksel til Volvo 140 -1972

Kraftoverføring · Volvo 140-serien 1972 · Bakaksel · 4 · side 122

Klikk på et tall for å se artiklene

62 posisjoner · 38 i sortiment

62 deler · 38 i sortiment

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 – · Rear axle 255565 –

Antall per enhet: Rear axle 255491 – · Rear axle 255606 1 · Rear axle 255565 –

Antall per enhet: Rear axle 255491 – · Rear axle 255606 – · Rear axle 255565 1

Inngår i: Bakaxel

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

3 Cap— selges ikke separat

12,00 krinkl. mva

Inngår i: Bakaxelkåpa

Antall per enhet: Rear axle 255491 4 · Rear axle 255606 4 · Rear axle 255565 4

5 Anchorage— selges ikke separat

6 Anchorage— selges ikke separat

629,00 krinkl. mva

Inngår i: Bakaxelkåpa

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

100,00 krinkl. mva

Inngår i: Bakaxelkåpa

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

82,00 krinkl. mva

Inngår i: Bakaxelkåpa

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

9a Nut

Merknad: + · Se gruppe 6 (Styrinrättning, US) · Parallellstag, styrstag · Länkarm · +8 flere

4,00 krinkl. mva

Antall per enhet: Rear axle 255491 10 · Rear axle 255606 10 · Rear axle 255565 10

13,00 krinkl. mva

Antall per enhet: Rear axle 255491 10 · Rear axle 255606 10 · Rear axle 255565 10

1,00 krinkl. mva

Inngår i: Mutter

Antall per enhet: Rear axle 255491 10 · Rear axle 255606 10 · Rear axle 255565 10

Inngår i: Mutter

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

Inngår i: Differential

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

Inngår i: Differential

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

15 Diff. side pinion— inngår i reparasjonssett

15a Diff. side gear— inngår i reparasjonssett

Inngår i: Differential

Antall per enhet: Rear axle 255491 2 · Rear axle 255606 2 · Rear axle 255565 2

149,00 krinkl. mva

Inngår i: Differential

Antall per enhet: Rear axle 255491 2 · Rear axle 255606 2 · Rear axle 255565 2

1 499,00 krinkl. mva

Inngår i: Differential

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

Inngår i: Differential

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

Inngår i: Differential

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

3 670,00 krinkl. mva

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 – · Rear axle 255565 –

39,00 krinkl. mva

Inngår i: Kronhjul o. pinjong

Antall per enhet: Rear axle 255491 10 · Rear axle 255606 – · Rear axle 255565 –

Inngår i: Kronhjul o. pinjong

Antall per enhet: Rear axle 255491 10 · Rear axle 255606 – · Rear axle 255565 –

39,00 krinkl. mva

Inngår i: Kronhjul o. pinjong

Antall per enhet: Rear axle 255491 – · Rear axle 255606 10 · Rear axle 255565 10

2,00 krinkl. mva

Inngår i: Kronhjul o. pinjong

Antall per enhet: Rear axle 255491 10 · Rear axle 255606 10 · Rear axle 255565 10

51,00 krinkl. mva

Inngår i: Kronhjul o. pinjong

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 1 · Rear axle 255565 1

159,00 krinkl. mva

Inngår i: Kronhjul o. pinjong

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 – · Rear axle 255565 –

159,00 krinkl. mva

Inngår i: Kronhjul o. pinjong

Antall per enhet: Rear axle 255491 1 · Rear axle 255606 – · Rear axle 255565 –

Inngår i: Kronhjul o. pinjong

Antall per enhet: Rear axle 255491 3 · Rear axle 255606 3 · Rear axle 255565 3

779,00 krinkl. mva

Inngår i: Mutter

Antall per enhet: Rear axle 255491 2 · Rear axle 255606 2 · Rear axle 255565 2

399,00 krinkl. mva

Inngår i sett

Inngår i: Mutter

Antall per enhet: Rear axle 255491 2 · Rear axle 255606 2 · Rear axle 255565 2

27 Shims, ALT

79,00 krinkl. mva

Inngår i: Justermellanlägg, ALT

Antall per enhet: Rear axle 255491 nødvendig antall/lengde · Rear axle 255606 nødvendig antall/lengde · Rear axle 255565 nødvendig antall/lengde

179,00 krinkl. mva

Inngår i: Justermellanlägg, ALT

Antall per enhet: Rear axle 255491 nødvendig antall/lengde · Rear axle 255606 nødvendig antall/lengde · Rear axle 255565 nødvendig antall/lengde

37,00 krinkl. mva

Inngår i: Justermellanlägg, ALT

Antall per enhet: Rear axle 255491 nødvendig antall/lengde · Rear axle 255606 nødvendig antall/lengde · Rear axle 255565 nødvendig antall/lengde

439,00 krinkl. mva

Inngår i sett

3,00 krinkl. mva

Antall per bil: 142 CH-112399,144 CH-138699 4

17,00 krinkl. mva

Inngår i: Fjädrande bricka

Antall per bil: 142 CH-112399,144 CH-138699 2

389,00 krinkl. mva

Inngår i sett

Antall per bil: 142 CH-112399,144 CH-138699 1

30,00 krinkl. mva

152,00 krinkl. mva

Inngår i sett

319,00 krinkl. mva

Inngår i: Dammslungare

Antall per bil: 142 CH-112399,144 CH-138699 2

Antall per bil: 142 CH-112399,144 CH-138699 1 · 145 CH-30899 1

32,00 krinkl. mva

3,00 krinkl. mva

69,00 krinkl. mva

16,00 krinkl. mva

30,00 krinkl. mva

17,00 krinkl. mva

10,00 krinkl. mva

87,00 krinkl. mva

51,00 krinkl. mva

119,00 krinkl. mva

10,00 krinkl. mva

2,00 krinkl. mva

199,00 krinkl. mva

4 deler
Lagersats Diffrential M30 Spicer
ArtikkelnummerRA338Ikke i sortimentet
- 181302 Lager Inner+ytterring främre pinjong × 1 Styck
- 181304 Lager Inner+ytterring bakre pinjong × 1 Styck
- 181662 Lager+ytterring differential M30 spicer × 2 Styck
- 942905 Oljetätning Bakaxel pinjong Spicer × 1 Styck
Lagersett differensial M27 Spicer
ArtikkelnummerRA338M271 814,00 kr
- 181302 Lager Inner+ytterring främre pinjong × 1 Styck
- 181304 Lager Inner+ytterring bakre pinjong × 1 Styck
- 181306 Lager Inner+ytterring differential M27 spicer × 2 Styck
- 942905 Oljetätning Bakaxel pinjong Spicer × 1 Styck

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 4 · Katalogside 122
Antallkolonner: A = 255 491 · B = 255 606 · C = 255 565

Hva tallene betyr

–)Alt. nr 384193
–)Alt. nr 89253
–)Se gruppe 6
–)Tidlig utførelse
–)Sen utførelse
–)Erstattes av 383258
–)Erstattes av 273407
–)Alt. nr 384214
–)Alt. nr 384212
–)M20
–)Alt. nr 281478
–)Tykkelse: 0.08 MM
–)Tykkelse: 0.13 MM
–)Tykkelse: 0.25 MM

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (13)

–)BXL UTV 4.10/1
–)BXL UTV 4.30/1
–)BXL UTV 4.56/1 ERS AV 255606-6.
–)+
–)ALT. TJ 0.78 MM ERS AV 1217077-5
–)ALT. TJ 0.82 MM ERS AV 1217077-5
–)ALT. TJ 0.86 MM ERS AV 1217077-5
–)ALT. TJ 0.90 MM ERS AV 1217077-5
–)ALT. TJ 0.94 MM ERS AV 1217077-5
–)3/8 UNF
–)ALT.
–)3/4-16 UNF
6)Vid byte till "Anti-Spinn" skall differential 384498 monteras.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

TID UTF: tidlig utførelse
SEN UTF: sen utførelse
TJ: tykkelse
S: inngår i reparasjonssett

Slik leser du numrene

255491 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
