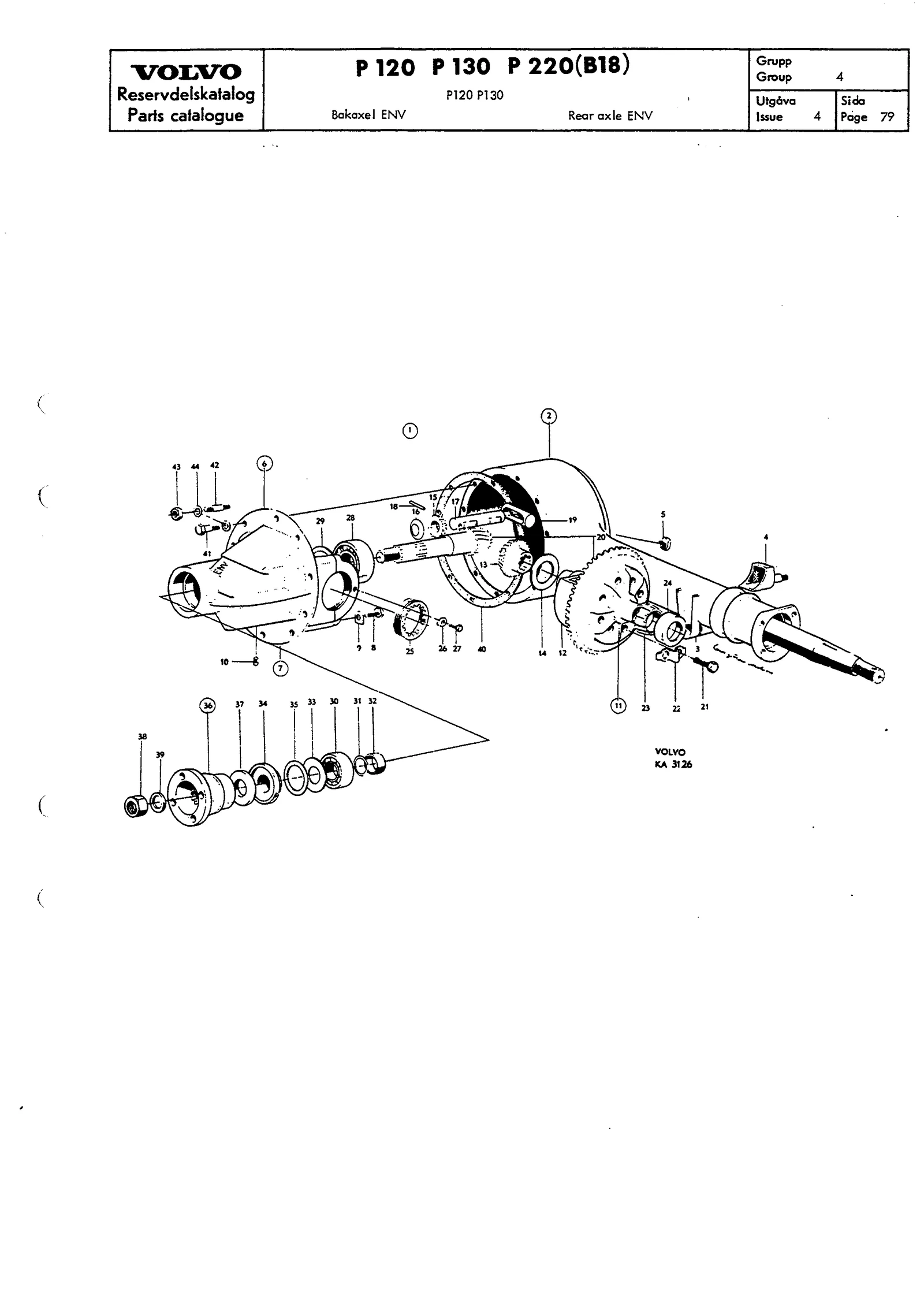

Bakaksel, ENV til Volvo Amazon B18

Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Bakaksel, ENV · 4 · side 78, 80

Klikk på et tall for å se artiklene

44 posisjoner · 15 i sortiment

44 deler · 15 i sortiment

Antall per enhet: Rear axle, ratio 4,56:1 669474 1

Antall per enhet: Rear axle, ratio 4,56:1 669474 1 · Rear axle, ratio 4,1:1 669475 1

Antall per enhet: Rear axle, ratio 4,s 670433 1 · Rear axle, ratio 4,1:1 670434 1

3 Anchorage, L

3 Anchorage, R

4 Anchorage

100,00 krinkl. mva

Inngår i: Bakaxelkåpa

Antall per enhet: 1

Antall per enhet: Rear axle, ratio 4,56:1 669474 1 · Rear axle, ratio 4,s 670433 1

Antall per enhet: Rear axle, ratio 4,1:1 669475 1 · Rear axle, ratio 4,1:1 670434 1

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

Inngår i: Hus

Antall per enhet: 4

Inngår i: Hus

Antall per enhet: 4

69,00 krinkl. mva

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: Rear axle, ratio 4,56:1 669474 1 · Rear axle, ratio 4,s 670433 1

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: Rear axle, ratio 4,1:1 669475 1 · Rear axle, ratio 4,1:1 670434 1

Inngår i: Differential

Antall per enhet: 1

Inngår i: Differential

Antall per enhet: 2

Inngår i: Differential

Antall per enhet: 2

Inngår i: Differential

Antall per enhet: 2

Inngår i: Differential

Antall per enhet: 2

Inngår i: Differential

Antall per enhet: 1

100,00 krinkl. mva

Inngår i: Differential

Antall per enhet: 1

Inngår i: Differential

Antall per enhet: 1

Inngår i: Differential

Antall per enhet: Rear axle, ratio 4,56:1 669474 1 · Rear axle, ratio 4,s 670433 1

Inngår i: Differential

Antall per enhet: Rear axle, ratio 4,1:1 669475 1 · Rear axle, ratio 4,1:1 670434 1

Inngår i: Differential

Antall per enhet: 8

28,00 krinkl. mva

Inngår i: Differential

Antall per enhet: 4

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 2

439,00 krinkl. mva

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 2

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 2

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 2

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 2

339,00 krinkl. mva

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: nødvendig antall/lengde

47,00 krinkl. mva

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: nødvendig antall/lengde

2 599,00 krinkl. mva

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: nødvendig antall/lengde

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: nødvendig antall/lengde

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: nødvendig antall/lengde

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

359,00 krinkl. mva

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: Rear axle, ratio 4,56:1 669474 1 · Rear axle, ratio 4,1:1 669475 1

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

Inngår i: Medbringare

Antall per enhet: 1

26,00 krinkl. mva

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

4,00 krinkl. mva

Inngår i: Bakaxelväxel, utv 4,1:1

Antall per enhet: 1

89,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

2,00 krinkl. mva

Antall per enhet: 7

1,00 krinkl. mva

Antall per enhet: 1

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 2

1,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 2

1,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 10

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Diff pinjongtatningar amazon env 670433 utv 4 56 1 b18 · Diff pinjongtatningar amazon env 670434 utv 4 1 1 b18 · Diff pinjongtatningar amazon env 669475 utv 4 1 1 b18 · Diff pinjongtatningar amazon env 669474 utv 4 56 1 b18

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 4 · Katalogside 78, 80

Hva tallene betyr

–)Alt. nr 906832
–)Lengde: 22 mm; Alt. nr 902280
–)Lengde: 35 mm; Alt. nr 902283
–)Alt. nr 906576
–)Alt. nr 906990

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (9)

–)Ant kuggar 41 x 9
–)Ant kuggar 45 x 11
–)SKF:2K-28155
–)SKF:2K-28300
–)SKF: 231508
–)SKF: 231734
1)Alt 1. Kloformad. Alt 1. Yoke Alt. 1. en crochet.
2)Alt 2. Rund. Alt 2. Flange Alt 2. rond. Ausführung 2. rund. Alt 2. Redondo,
1)Vid byte till "Anti Spinn" skall differential 666244-9 monteras. Se sida 108.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

L: liter

Slik leser du numrene

669474 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
