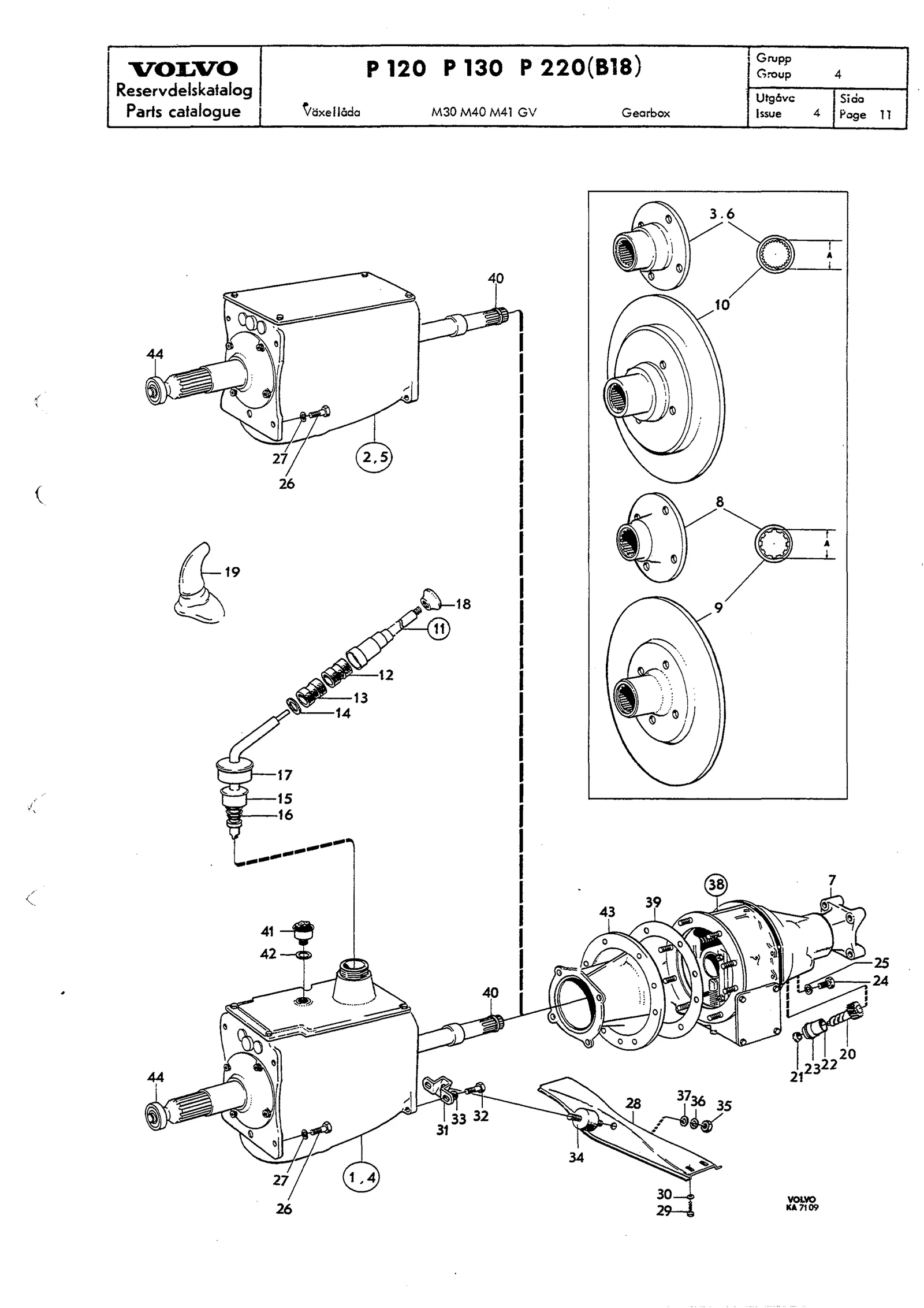

Girkasse M30 M40 M41 GV til Volvo Amazon B18

Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Girkasse M30 M40 M41 GV · 4 · side 10

Klikk på et tall for å se artiklene

44 posisjoner · 22 i sortiment

44 deler · 22 i sortiment

Antall per bil: P120 P130 M30 1

1 Components, see page 18

Antall per bil: P120 P130 M30 1

1 Components, see page 18

Antall per bil: P120 P130 M41 1

1 Components, see page 32

Antall per bil: P120 P130 P220 M40 (col 3) 1

1 Components, see page 24

Antall per bil: P120 P130 P220 M40 (col 4) 1

Chassisnummer:

Amazon P120 4-dørs: –225049

Amazon P130 2-dørs: –216949

Amazon P220 stasjonsvogn: –44599

Inngår i: Växellåda, kompl.

Antall per bil: P120 P130 P220 M40 (col 4) 1

Chassisnummer:

Amazon P120 4-dørs: –225049

Amazon P130 2-dørs: –216949

Amazon P220 stasjonsvogn: –44599

Inngår i: Växellåda

Antall per bil: P120 P130 P220 M40 (col 4) 1

3 Components, see page 24

Antall per bil: P120 P130 P220 M40 (col 5) 1

Inngår i: Växellåda, kompl.

Antall per bil: P120 P130 P220 M40 (col 5) 1

6 Components, see page 24

Antall per bil: P120 P130 M30 1

Inngår i: Växellåda, kompl.

Antall per bil: P120 P130 M30 1 · P120 P130 P220 M40 (col 3) 1

Inngår i: Växellåda, kompl.

Antall per bil: P120 P130 M30 1 · P120 P130 P220 M40 (col 3) 1

Inngår i: Växellåda, kompl.

Antall per bil: P120 P130 M30 1 · P120 P130 P220 M40 (col 3) 1

Antall per bil: P120 P130 M30 1 · P120 P130 P220 M40 (col 5) 1

Antall per bil: P120 P130 M30 1

Antall per bil: P120 P130 M41 1 · P120 P130 P220 M40 (col 3) 1 · P120 P130 P220 M40 (col 4) 1 · P120 P130 P220 M40 (col 5) 1 · P120 P130 P220 M40 (col 6) 1

Antall per bil: 1

31,50 krinkl. mva

Antall per bil: 1

239,00 krinkl. mva

Antall per bil: 1

269,00 krinkl. mva

Antall per bil: P120 P130 M30 1

359,00 krinkl. mva

Antall per bil: P120 P130 M41 1 · P120 P130 P220 M40 (col 3) 1 · P120 P130 P220 M40 (col 4) 1 · P120 P130 P220 M40 (col 5) 1 · P120 P130 P220 M40 (col 6) 1

609,00 krinkl. mva

Inngår i sett

Antall per bil: 1

289,00 krinkl. mva

Inngår i sett

Antall per bil: 1

Antall per bil: P120 P130 P220 M40 (col 3) 1 · P120 P130 P220 M40 (col 4) 1 · P120 P130 P220 M40 (col 5) 1 · P120 P130 P220 M40 (col 6) 1

749,00 krinkl. mva

Antall per bil: P120 P130 M30 1 · P120 P130 P220 M40 (col 3) 1 · P120 P130 P220 M40 (col 4) 1 · P120 P130 P220 M40 (col 5) 1 · P120 P130 P220 M40 (col 6) 1

Antall per bil: P120 P130 P220 M40 (col 3) 1 · P120 P130 P220 M40 (col 4) 1 · P120 P130 P220 M40 (col 5) 1 · P120 P130 P220 M40 (col 6) 1

Antall per bil: P120 P130 M41 1

58,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 1

13,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 1

34,00 krinkl. mva

Antall per bil: 4

2,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 4

Antall per bil: 1

8,00 krinkl. mva

Antall per bil: 4

4,00 krinkl. mva

Antall per bil: 4

Antall per bil: 1

8,00 krinkl. mva

Antall per bil: 2

4,00 krinkl. mva

Antall per bil: 2

129,00 krinkl. mva

Antall per bil: P120 P130 M41 1

106,00 krinkl. mva

Antall per bil: P120 P130 M41 1

129,00 krinkl. mva

Antall per bil: P120 P130 M30 1 · P120 P130 P220 M40 (col 3) 1 · P120 P130 P220 M40 (col 4) 1 · P120 P130 P220 M40 (col 5) 1 · P120 P130 P220 M40 (col 6) 1

8,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Gummikuddesats

Antall per bil: P120 P130 M30 2 · P120 P130 P220 M40 (col 3) 2 · P120 P130 P220 M40 (col 4) 2 · P120 P130 P220 M40 (col 5) 2 · P120 P130 P220 M40 (col 6) 2

2,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Gummikuddesats

Antall per bil: P120 P130 M30 2 · P120 P130 P220 M40 (col 3) 2 · P120 P130 P220 M40 (col 4) 2 · P120 P130 P220 M40 (col 5) 2 · P120 P130 P220 M40 (col 6) 2

2,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: P120 P130 M30 1 · P120 P130 P220 M40 (col 3) 1 · P120 P130 P220 M40 (col 4) 1 · P120 P130 P220 M40 (col 5) 1 · P120 P130 P220 M40 (col 6) 1

Antall per bil: P120 P130 M41 1

38 Components, see page 38

93,00 krinkl. mva

Antall per bil: P120 P130 M41 1

199,00 krinkl. mva

Antall per bil: P120 P130 M41 1

6,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: P120 P130 M41 1

79,00 krinkl. mva

Girspakmansjett til Volvo Duett 1957-68, Amazon -64, grå
Volvo OE-nr659701609,00 kr
- 670875 Filtsats Växelspaksdamask 659701, 670875 × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Vaxelspak reglage volvo amazon m30 m40 m41 · Vaxelladsupphangning volvo amazon h6 m30 m40 m41

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P120 P130 P220(B18)
Gruppe · side: Gruppe 4 · Katalogside 10

Flere merknader fra katalogen (32)

1)Lagerföres ej
4)Lagerföres ej
4); 7)
5)Lagerföres ej
5); 8)
–)A = 28,68
6)6,9) Lagerföres ej
10)A = 28,68
12)Alt A = 25,0
13)A = 28,68
–)P120 spec utf 5092, P120 spec utf 5153
–)P120-130, Ant kuggar 16
–)P220 Ant kuggar 17
–)Ant kuggar 18
–)380170 (struken)
–)666976 (struken)
–)921840 (struken)
–)906992 (struken)
–)UGT
–)MGT
–)921983 (struken)
–)906994 (struken)
–)951720 (struken)
3); 6)
4); 7); 8)
2)P120, P13121 ch-216949.
11)Ers av: 1 st 254580-4, 1 st 18696-5, 1 st 380373-1, 1 st 380606-4, 1 st 656542-8, 1 st 656544-4, 1 st 656547-7. 1 st 656574-1, 1 st 656575-8, 1 st 656576-6, 6 st 940135-7, 2 st 951669-1, 2 st 952517-1.
2)Amazon P120 4-dørs, passer til og med chassisnummer 166399 · Amazon P130 2-dørs, passer til og med chassisnummer 84599 · Amazon P220 stasjonsvogn, passer til og med chassisnummer 17949
9)Märkt: "Auto transm." 32/3324.
2)passer fra chassisnummer 225050
9)Ers av: 1 st 254514-3, 1 st 87941-1.
11)Tid utf M40, 254307-2, 254297-5.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

S: inngår i reparasjonssett

Slik leser du numrene

254252 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
