Sprengskisser

Koppling · 224 · 5299Volvo Amazon B18 · P 120, P 130, P 220 · side 2Vis sprengskisse

Koppling · 224 · 5312Volvo Amazon B18 · P 120, P 130, P 220 · side 2Vis sprengskisse

Kopplingsmanövrering M30, M40, M41Volvo Amazon B18 · P 120, P 130, P 220 · side 4, 6Vis sprengskisse

Sprengskisser

TryckpumpVolvo Amazon B18 · P 120, P 130, P 220 · side 8Vis sprengskisse

Växellåda M30 M40 M41 GVVolvo Amazon B18 · P 120, P 130, P 220 · side 10Vis sprengskisse

Växellåda · 236Volvo Amazon B18 · P 120, P 130, P 220 · side 14Vis sprengskisse

Växellåda · 240Volvo Amazon B18 · P 120, P 130, P 220 · side 18Vis sprengskisse

Växellåda M30/M40Volvo Amazon B18 · P 120, P 130, P 220 · side 22, 26, 28, 30Vis sprengskisse

Växellåda M41Volvo Amazon B18 · P 120, P 130, P 220 · side 32, 34, 36Vis sprengskisse

ÖverväxelVolvo Amazon B18 · P 180 · side 24, 26, 28Vis sprengskisse

Växellåda BW35Volvo Amazon B18 · P 120, P 130, P 220 · side 44, 46Vis sprengskisse

Växellåda BW 35 . Hus med planetväxelVolvo Amazon B18 · P 120, P 130, P 220 · side 48, 50, 52Vis sprengskisse

Växellåda BW 35 Hus med planetväxel . Manövercylinder, bakreVolvo Amazon B18 · P 120, P 130, P 220 · side 55Vis sprengskisse

Växellåda BW35 KontrollsystemVolvo Amazon B18 · P 120, P 130, P 220 · side 56Vis sprengskisse

Sprengskisser

Växellåda BW35 . Hus med planetväxel .. Reglage i växellådshusVolvo Amazon B18 · P 120, P 130, P 220 · side 60Vis sprengskisse

Växellåda BW35 . Hus med planetväxel . Reglage i växellådshusVolvo Amazon B18 · P 120, P 130, P 220 · side 60Vis sprengskisse

Växellåda BW 35 VäljarreglageVolvo Amazon B18 · P 120, P 130, P 220 · side 62, 64Vis sprengskisse

Kardanaxel, stödlager · 288Volvo Amazon B18 · P 120, P 130, P 220 · side 66Vis sprengskisse

Kardanaxel · 289Volvo Amazon B18 · P 120, P 130, P 220 · side 67Vis sprengskisse

Sprengskisser

Kardanaxel, stödlager · 290 · 124Volvo Amazon B18 · P 120, P 130, P 220Vis sprengskisse

Kardanaxel, stödlager · 290 · 5318Volvo Amazon B18 · P 120, P 130, P 220 · side 68, 70Vis sprengskisse

Kardanaxel · 294Volvo Amazon B18 · P 120, P 130, P 220 · side 72Vis sprengskisse

Bakaxel, ENV · 296Volvo Amazon B18 · P 120, P 130, P 220 · side 74, 76Vis sprengskisse

Bakaxel, ENV · 300Volvo Amazon B18 · P 120, P 130, P 220 · side 78, 80Vis sprengskisse

Bakaxel med monteringsdetaljerVolvo Amazon B18 · P 180 · side 38Vis sprengskisse

Bakaxel · 306Volvo Amazon B18 · P 120, P 130, P 220 · side 84, 86Vis sprengskisse

Bakaxel, SpicerVolvo Amazon B18 · P 120, P 130, P 220 · side 88, 90Vis sprengskisse

Bakaxel · 314Volvo Amazon B18 · P 120, P 130, P 220 · side 92, 94Vis sprengskisse

Bakaxel · 318Volvo Amazon B18 · P 120, P 130, P 220 · side 96, 98Vis sprengskisse

Bakaxelupphängning · 322Volvo Amazon B18 · P 120, P 130, P 220 · side 100 / 102Vis sprengskisse

Bakaxelupphängning 1)Volvo Amazon B18 · P 120, P 130, P 220 · side 104Vis sprengskisse

Bakaxelupphängning · 328Volvo Amazon B18 · P 120, P 130, P 220 · side 106Vis sprengskisse

Sprengskisser

Differential "Anti-Spinn"Volvo Amazon B18 · P 120, P 130, P 220 · side 108Vis sprengskisse

Alle sprengskisser

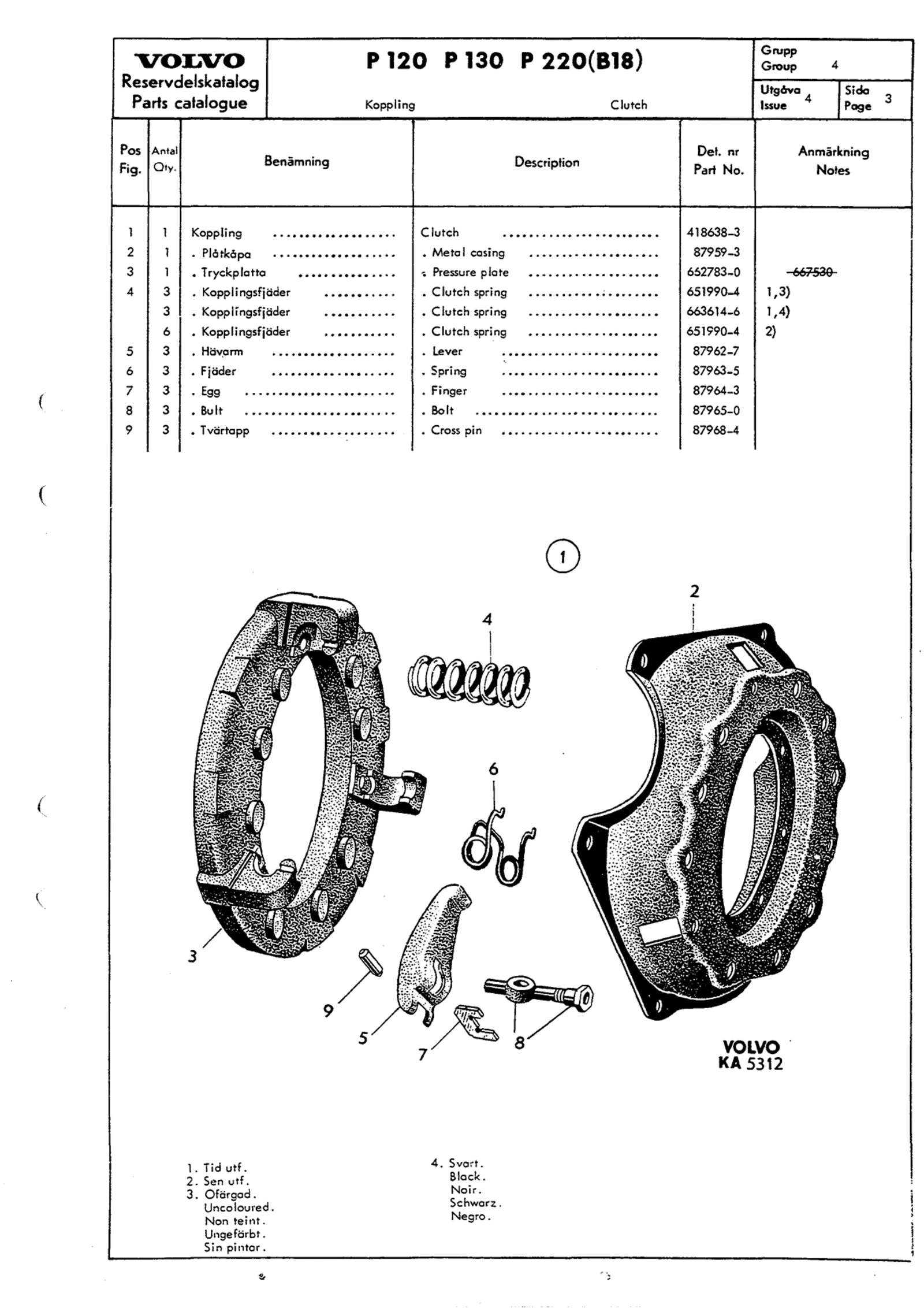

Clutch til Volvo Amazon B18

Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · CLUTCH · 4 · side 2

Klikk på et tall for å se artiklene

7 posisjoner · 3 i sortiment

7 deler · 3 i sortiment

Antall per bil: 1

1 Components, see page 3

Antall per bil: 1

4,00 krinkl. mva

Inngår i sett

Antall per bil: 6

5,00 krinkl. mva

Antall per bil: 6

1,00 krinkl. mva

Inngår i sett

Antall per bil: 6

Antall per bil: 1

Antall per bil: 16

2 deler
Monteringssats Fläkt Volvo Amazon 1961-1966
Artikkelnummer241601857-PKTIkke i sortimentet
- 955921 Fjäderbricka M8 & 5/16" 8,2x14,2x2 mm till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi × 1
- 955523 Skruv UNC 5/16-18x5/8" (16 mm) till Volvo Amazon, Amazon Kombi, 1800 × 1
2 deler
Monteringssats Kylfläkt till Volvo B18, B20
Artikkelnummer241601894-PKTIkke i sortimentet
- 955921 Fjäderbricka M8 & 5/16" 8,2x14,2x2 mm till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi × 1
- 955523 Skruv UNC 5/16-18x5/8" (16 mm) till Volvo Amazon, Amazon Kombi, 1800 × 1
3 deler
Monteringssats Oljetråg med flänsskruv till Volvo B18, B20
Artikkelnummer241601910Ikke i sortimentet
- 942624 Flänsskruv UNC 5/16-18x1/2" (13 mm) till Volvo Amazon, Amazon Kombi × 1
- 941907 Vågbricka 8,4 × 15 × 0,8 mm × 1
- 955523 Skruv UNC 5/16-18x5/8" (16 mm) till Volvo Amazon, Amazon Kombi, 1800 × 1
2 deler
Monteringssats Luftfilter
Artikkelnummer241601902-PKTIkke i sortimentet
- 941907 Vågbricka 8,4 × 15 × 0,8 mm × 1
- 955523 Skruv UNC 5/16-18x5/8" (16 mm) till Volvo Amazon, Amazon Kombi, 1800 × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 4 · Katalogside 2

Slik leser du numrene

418638 — Volvos originale artikkelnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
