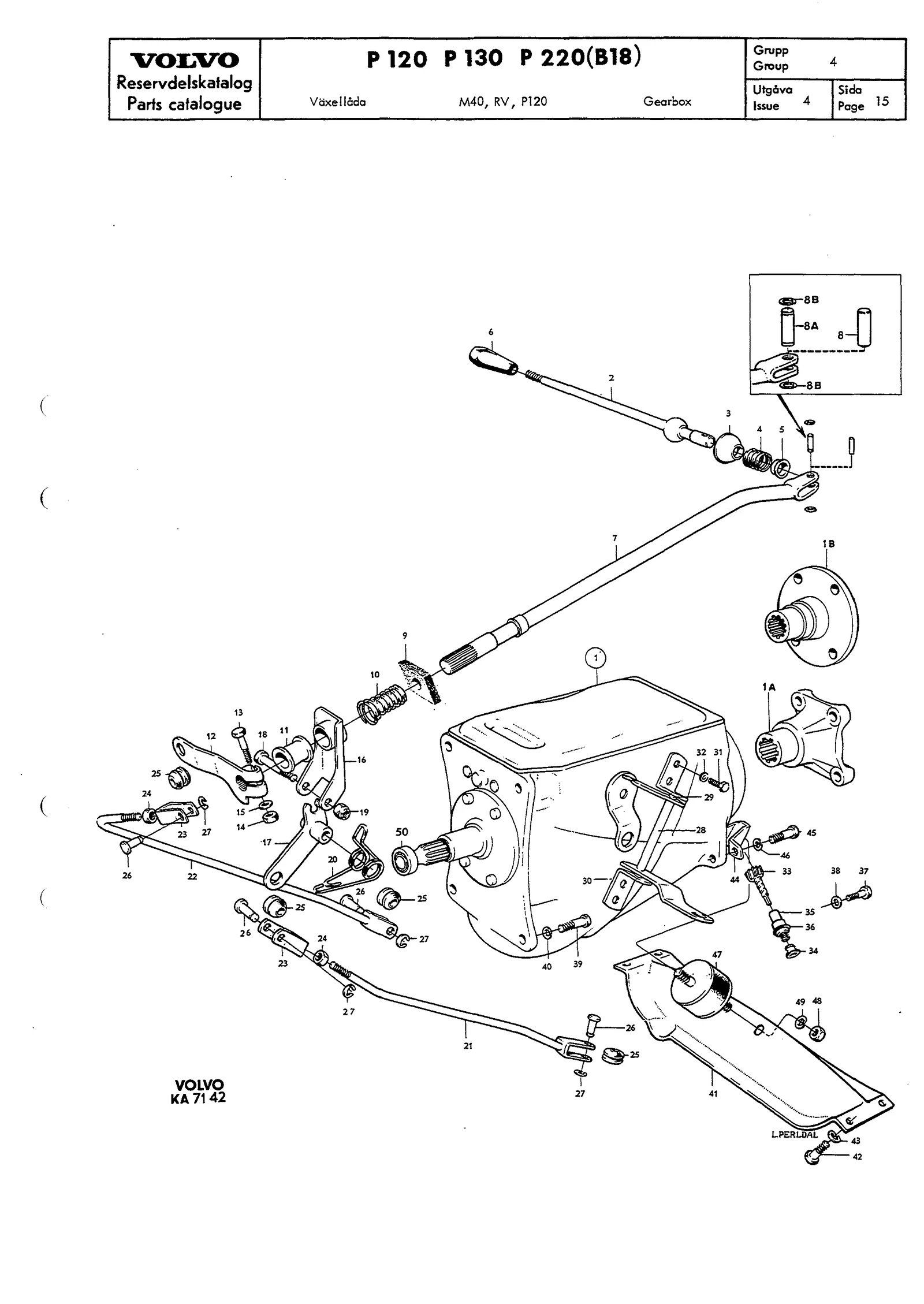

Girkasse til Volvo Amazon B18

Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Girkasse · 4 · side 14

Klikk på et tall for å se artiklene

54 posisjoner · 13 i sortiment

54 deler · 13 i sortiment

Antall per bil: P120 M40 venstrestyrt vänsterstyrd 1

Chassisnummer:

–225049

1 Components, see page 24

Inngår i: Växellåda

Antall per bil: 1

62,00 krinkl. mva

Antall per bil: 1

39,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

62,00 krinkl. mva

Antall per bil: 1

12,00 krinkl. mva

Antall per bil: 1

6,30 krinkl. mva

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 2

16 Anchorage

Merknad: Se gruppe 8 (Innerklädsel Klädselkombination 521)

Fäste
95290 · Innerklädsel Klädselkombination 521 · Posisjonsnummer 16
17,00 krinkl. mva
1

Antall per bil: P120 M40 venstrestyrt vänsterstyrd 1

Antall per bil: P120 M40 høyrestyrt högerstyrd 1

Antall per bil: 1

Antall per bil: P120 M40 venstrestyrt vänsterstyrd 1

Antall per bil: P120 M40 høyrestyrt högerstyrd 1

Antall per bil: P120 M40 venstrestyrt vänsterstyrd 1

Antall per bil: P120 M40 høyrestyrt högerstyrd 1

Antall per bil: P120 M40 venstrestyrt vänsterstyrd 1

Antall per bil: P120 M40 høyrestyrt högerstyrd 1

Antall per bil: 2

46,00 krinkl. mva

Antall per bil: 4

75,00 krinkl. mva

Antall per bil: 4

39,00 krinkl. mva

Antall per bil: 4

Antall per bil: P120 M40 venstrestyrt vänsterstyrd 1

Antall per bil: P120 M40 høyrestyrt högerstyrd 1

179,00 krinkl. mva

Antall per bil: 2

4,00 krinkl. mva

Antall per bil: 4

2,00 krinkl. mva

Antall per bil: 4

33 Speedometer gear

Merknad: Se side 12

34 Seal ring

Merknad: Se side 12

35 Bearing cage

Merknad: Se side 12

36 Rubber ring

Merknad: Se side 12

37 Lock screw

Merknad: Se side 12

38 Copper washer

Merknad: Se side 12

39 Screw

Merknad: Se side 12

40 Lock washer

Merknad: Se side 12

41 Member

Merknad: Se side 12

42 Bolt

Merknad: Se side 12

43 Fjær washer

Merknad: Se side 12

44 Bracket

Merknad: Se side 12

45 Bolt

Merknad: Se side 12

46 Fjær washer

Merknad: Se side 12

47 Rubber cushion

Merknad: Se side 12

48 Nut

Merknad: Se side 12

49 Fjær washer

Merknad: Se side 12

50 Ball bearing

Merknad: Se side 12

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Vaxelspak reglage volvo amazon m40 rattvaxel

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 4 · Katalogside 14

Hva tallene betyr

2)passer fra chassisnummer 225050
5)passer fra chassisnummer 225050
–)Sen utførelse
–)Se gruppe 8
–)Se side 12

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (8)

1)Ch-225049.; 6) Ers av: 1 st 254514-3, 1 st 87941-1.
3)Ch-129999 excl. 129901-129903.; 7) Ers av: 1 st 254515-0, 1 st 87941-1.
4)Ch 129901-129903, 130000-225049.; 8) Ers av: 1 st 254515-0.
9)Tid utf M40, 254307-2, 254297-5.
10)Alt
10)Sen utf M40, 254307-2, 254297-5.
11)M40, 254514-3, 254515-0.
12)Tid utf. Ers av: 1 st 192607-0, 2 st 951670-9.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

TID UTF: tidlig utførelse
SEN UTF: sen utførelse

Slik leser du numrene

254307 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
