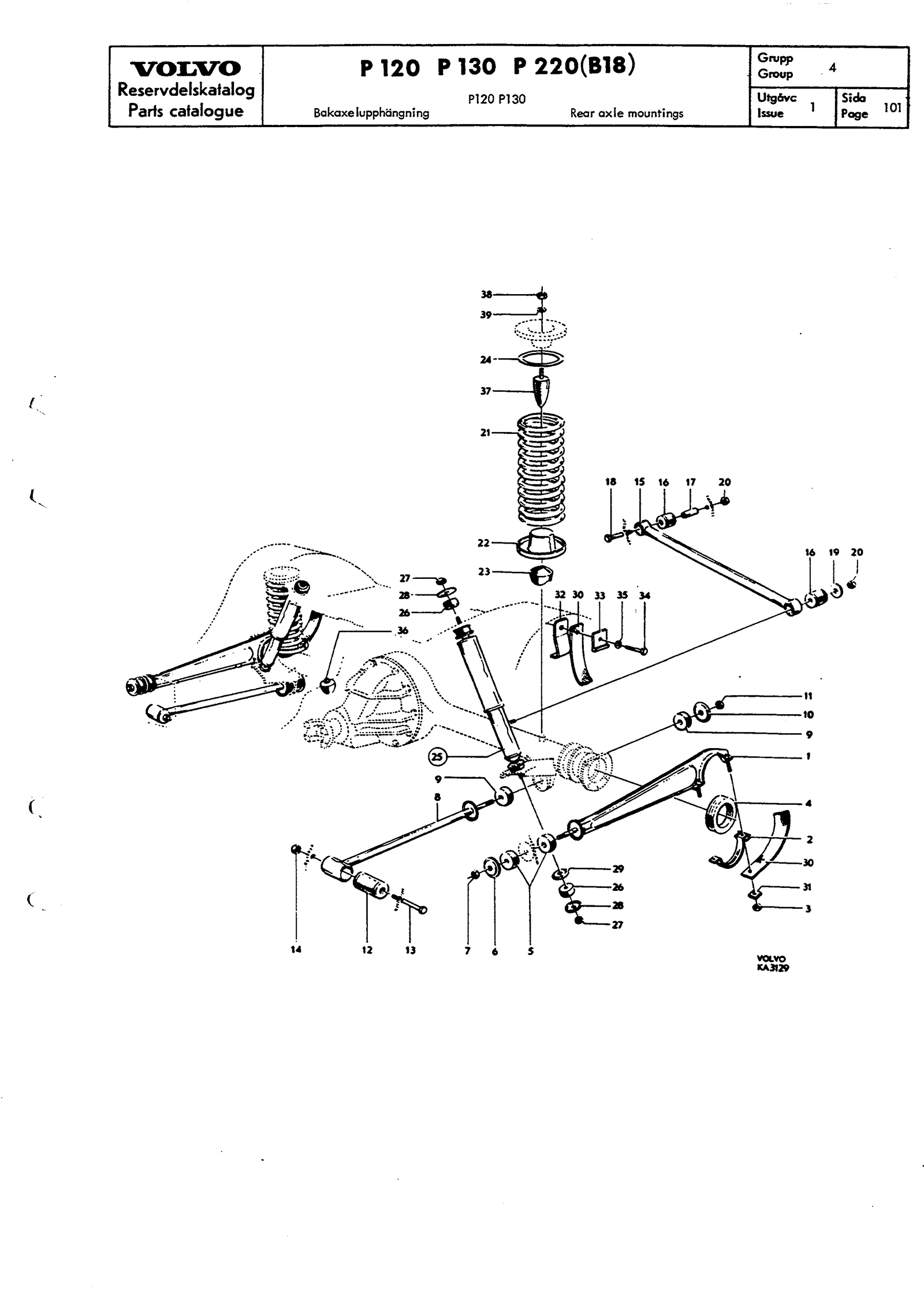

Bakakseloppheng til Volvo Amazon B18

Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Bakakseloppheng · 4 · side 100 / 102

Klikk på et tall for å se artiklene

39 posisjoner · 37 i sortiment

39 deler · 37 i sortiment

939,00 krinkl. mva

Antall per bil: 1

919,00 krinkl. mva

Antall per bil: 1

429,00 krinkl. mva

Antall per bil: 2

5,00 krinkl. mva

Inngår i sett

Antall per bil: 4

249,00 krinkl. mva

Inngår i sett

Antall per bil: 2

159,00 krinkl. mva

Antall per bil: 2

57,00 krinkl. mva

Inngår i sett

Antall per bil: 4

54,00 krinkl. mva

Antall per bil: 2

8,00 krinkl. mva

Inngår i sett

Antall per bil: 2

1 207,50 krinkl. mva

Antall per bil: 2

Chassisnummer:

Amazon P120 4-dørs: –139999

Amazon P130 2-dørs: –39999

1 207,50 krinkl. mva

Antall per bil: 2

Chassisnummer:

Amazon P120 4-dørs: 140000–

Amazon P130 2-dørs: 40000–

60,90 krinkl. mva

Inngår i sett

Antall per bil: 4

61,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

Amazon P120 4-dørs: –139999

Amazon P130 2-dørs: –39999

61,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

Amazon P120 4-dørs: 140000–

Amazon P130 2-dørs: 40000–

8,00 krinkl. mva

Inngår i sett

Antall per bil: 2

109,00 krinkl. mva

Inngår i sett

Antall per bil: 2

21,00 krinkl. mva

Inngår i sett

Antall per bil: 2

8,00 krinkl. mva

Inngår i sett

Antall per bil: 2

1 049,00 krinkl. mva

Antall per bil: 1

26,00 krinkl. mva

Inngår i sett

Antall per bil: 2

419,00 krinkl. mva

Antall per bil: 1

19,00 krinkl. mva

Inngår i sett

Antall per bil: 1

8,00 krinkl. mva

Inngår i sett

Antall per bil: 1

8,00 krinkl. mva

Inngår i sett

Antall per bil: 2

1 249,00 krinkl. mva

Antall per bil: 2

759,00 krinkl. mva

Antall per bil: 2

309,00 krinkl. mva

Antall per bil: 2

159,00 krinkl. mva

Antall per bil: 2

519,00 krinkl. mva

Antall per bil: 2

25 Støtdemper

32,00 krinkl. mva

Antall per bil: 8

4,00 krinkl. mva

Antall per bil: 4

Antall per bil: 8

69,00 krinkl. mva

Antall per bil: 2

68,00 krinkl. mva

Antall per bil: 2

119,00 krinkl. mva

Antall per bil: 2

100,00 krinkl. mva

Antall per bil: 2

5,00 krinkl. mva

Inngår i sett

Antall per bil: nødvendig antall/lengde

10,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

12,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

4,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

82,00 krinkl. mva

Antall per bil: 1

249,00 krinkl. mva

Antall per bil: 2

2,00 krinkl. mva

Antall per bil: 2

2,00 krinkl. mva

Inngår i sett

Antall per bil: 2

Bussningsats länkarm till Volvo PV, Duett, Amazon, 1800
Volvo OE-nr8703326,00 kr
- 87033 Länkarmsbussning till Volvo PV, Duett, Amazon, 1800, × 1
Bussningsats tvärstag till Volvo PV, Duett, Amazon, 1800
Volvo OE-nr8703326,00 kr
- 87033 Länkarmsbussning till Volvo PV, Duett, Amazon, 1800, × 1
8 deler
Monteringssats bakvagn till Volvo Amazon, 1800 1961-66
Volvo OE-nr600402Ikke i sortimentet
- 950364 Låsmutter UNC 3/8-16 h=11 universal,5 mm × 1
- 955565 Skruv UNC 1/2-13x2 1/4" (57 mm) till Volvo 1800 × 1
- 955922 Fjäderbricka M10 10,2x17,2x2,2 mm till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
- 120802 Bricka 12,5x35x3 till Volvo Amazon, Amazon Kombi × 1
- 940115 Skruv UNC 3/8-16x1" (25 mm) till Volvo Amazon, Amazon Kombi × 1
- 672226 Bussning Bakvagn till Volvo 140, 164, gummi/metall × 1
- 950366 Låsmutter UNC 1/2-13 h=7/16" (11,4 mm) till Volvo 140, 164 × 1
- 955568 Skruv UNC 1/2-13x3" (76 mm) till Volvo Amazon × 1
7 deler
Monteringssats Bakvagn Volvo Amazon Kombi 1962-69
Volvo OE-nr600406Ikke i sortimentet
- 955922 Fjäderbricka M10 10,2x17,2x2,2 mm till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
- 120802 Bricka 12,5x35x3 till Volvo Amazon, Amazon Kombi × 1
- 955587 Skruv UNC 9/16-12x4" (102 mm) till Volvo Amazon, Amazon Kombi × 1
- 940115 Skruv UNC 3/8-16x1" (25 mm) till Volvo Amazon, Amazon Kombi × 1
- 950367 Låsmutter UNC 9/16-12 h=5/8" (16 mm) universal × 1
- 950366 Låsmutter UNC 1/2-13 h=7/16" (11,4 mm) till Volvo 140, 164 × 1
- 955568 Skruv UNC 1/2-13x3" (76 mm) till Volvo Amazon × 1
Bakre foringssett for Volvo Amazon, 1957-66, ENV
Volvo OE-nr600401799,00 kr
- 653168 Gummikudde momentstag till Volvo Amazon, 1800 gummi × 1
- 653461 Bussning Bärarm till Volvo Amazon 1957-66, 1800 -1965, gummi × 1
- 672226 Bussning Bakvagn till Volvo 140, 164, gummi/metall × 1
- 87033 Bussning länkarm till Volvo PV, Duett, Amazon, 1800 × 1
- 653460 Gummiring Bakaxel ENV till Volvo Amazon × 1
9 deler
Monteringssats Bakvagn till Volvo Amazon 1966-70, 1800 1966-73
Volvo OE-nr600403Ikke i sortimentet
- 955560 Skruv UNC 1/2-13x1" (25 mm) till Volvo Amazon, Amazon Kombi × 1
- 941858 Skruv UNC 9/16-12x4 1/2" med mutter till Volvo Amazon, Amazon Kombi × 1
- 942336 Vågbricka 10 x 18 x 1 mm × 1
- 955565 Skruv UNC 1/2-13x2 1/4" (57 mm) till Volvo 1800 × 1
- 120802 Bricka 12,5x35x3 till Volvo Amazon, Amazon Kombi × 1
- 940280 Vågbricka 13,5 x 24 x 1,2 × 1
- 940115 Skruv UNC 3/8-16x1" (25 mm) till Volvo Amazon, Amazon Kombi × 1
- 950366 Låsmutter UNC 1/2-13 h=7/16" (11,4 mm) till Volvo 140, 164 × 1
- 955569 Skruv UNC 1/2-13x3 1/4" (83 mm) till Volvo Amazon, 1800 × 1
2 deler
Bussningsats bak till Volvo Amazon, -1966, 1800, -1965, Spicer, polyuretan, 32 mm
Volvo OE-nr600402Ikke i sortimentet
- 87033 Länkarmsbussning till Volvo PV, Duett, Amazon, 1800, × 1
- 653168 Gummikudde momentstag till Volvo Amazon, 1800 gummi × 1
2 deler
Bussningsats bak till Volvo Amazon, -1966, 1800, -1965, Spicer, polyuretan, 40 mm
Volvo OE-nr600402Ikke i sortimentet
- 87033 Länkarmsbussning till Volvo PV, Duett, Amazon, 1800, × 1
- 653168 Gummikudde momentstag till Volvo Amazon, 1800 gummi × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Volvo amazon bakaxelupphangning 1957 66

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 4 · Katalogside 100 / 102

Hva tallene betyr

5)Amazon P120 4-dørs, passer til og med chassisnummer 139999 · Amazon P130 2-dørs, passer til og med chassisnummer 39999
6)Amazon P120 4-dørs, passer fra chassisnummer 140000 · Amazon P130 2-dørs, passer fra chassisnummer 40000
2)Diameter: 63,5 mm
4)Diameter: 57 mm
–)Lengde: 25 mm
–)Lengde: 51 mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (5)

–)Alt 1, 1/2"-13 UNCx12,1
–)Alt 2, 1/2"-13 UNCx15,8
–)Ersätter 653167
–)Alt L = 32
2)För vagnar med ENV bakaxel.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

D: diameter
L: liter

Slik leser du numrene

653442 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
