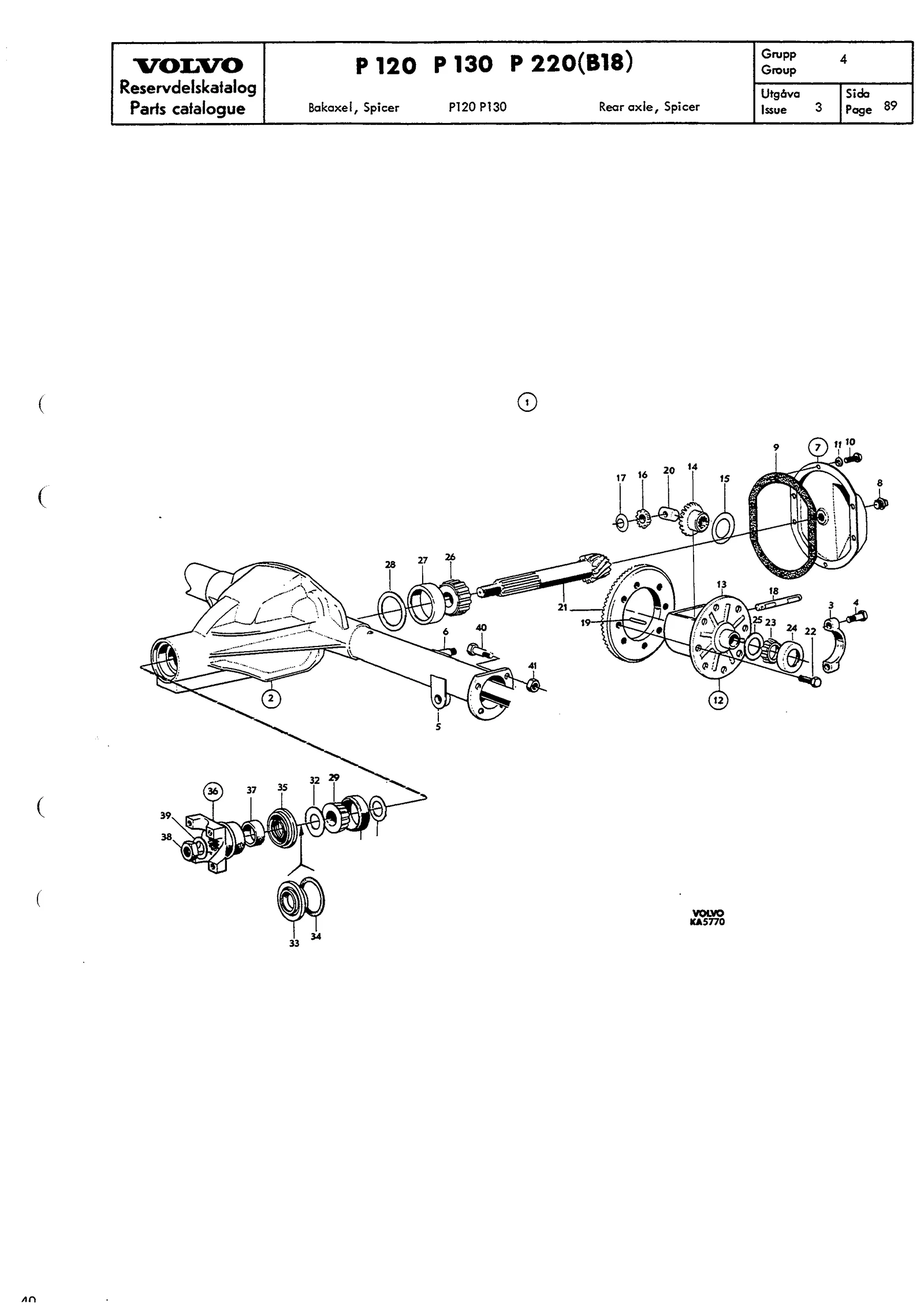

Bakaksel, Spicer til Volvo Amazon B18

Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Bakaksel, Spicer · 4 · side 88, 90

Klikk på et tall for å se artiklene

41 posisjoner · 28 i sortiment

41 deler · 28 i sortiment

Antall per enhet: Rear axle, ratio 4.56:1 669706 1

Antall per bil: 669748 1

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

3 Cap

12,00 krinkl. mva

Inngår i: Bakaxelkåpa

Antall per enhet: 4

5 Anchorage, L

5 Anchorage, R

6 Anchorage

100,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

100,00 krinkl. mva

Inngår i: Inspektionslock

Antall per enhet: 1

82,00 krinkl. mva

Inngår i: Inspektionslock

Antall per enhet: 1

4,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 10

1,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 10

152,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

Inngår i: Differential

Antall per enhet: 1

Inngår i: Differential

Antall per enhet: 2

Inngår i: Differential

Antall per enhet: 2

Inngår i: Differential

Antall per enhet: 2

Inngår i: Differential

Antall per enhet: 2

1 549,00 krinkl. mva

Inngår i: Differential

Antall per enhet: 1

Inngår i: Differential

Antall per enhet: 1

Inngår i: Differential

Antall per enhet: 1

7 240,00 krinkl. mva

Antall per enhet: Rear axle, ratio 4.56:1 669706 1

Antall per bil: 669748 1

39,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 8

779,00 krinkl. mva

Inngår i sett

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 2

779,00 krinkl. mva

Inngår i sett

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 2

79,00 krinkl. mva

Antall per enhet: nødvendig antall/lengde

439,00 krinkl. mva

Inngår i sett

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

439,00 krinkl. mva

Inngår i sett

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

Antall per enhet: nødvendig antall/lengde

389,00 krinkl. mva

Inngår i sett

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

389,00 krinkl. mva

Inngår i sett

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

37,00 krinkl. mva

Antall per enhet: nødvendig antall/lengde

30,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

152,00 krinkl. mva

Inngår i sett

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

152,00 krinkl. mva

Inngår i sett

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

152,00 krinkl. mva

Inngår i sett

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

319,00 krinkl. mva

Inngår i: Medbringare

Antall per enhet: 1

159,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

51,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 1

13,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 8

4,00 krinkl. mva

Inngår i: Bakaxel, utv 4,1:1

Antall per enhet: 8

Lagersett differensial M27 Spicer
Artikkelnummer2415982651 814,00 kr
- 181302 Lager inner+ytterring främre pinjong till Volvo Amazon × 1
- 181306 Lager inner+ytterring differential M27 Spicer till Volvo Amazon × 1
- 942905 Oljetätning Bakaxel pinjong Spicer till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
- 181304 Lager inner+ytterring bakre pinjong till Volvo Amazon × 1
4 deler
Lagersats Diffrential M30 Spicer
ArtikkelnummerRA338Ikke i sortimentet
- 181302 Lager Inner+ytterring främre pinjong × 1 Styck
- 181304 Lager Inner+ytterring bakre pinjong × 1 Styck
- 181662 Lager+ytterring differential M30 spicer × 2 Styck
- 942905 Oljetätning Bakaxel pinjong Spicer × 1 Styck

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Diff pinjongtatningar amazon spicer 669706 669478 b18 m27

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 4 · Katalogside 88, 90

Hva tallene betyr

1)Erstattes av 942905
–)Alt. nr 89259
1)Tidlig utførelse
–)Sen utførelse; Alt. nr 942896
–)Alt. nr 88726
–)Alt. nr 105164
–)Alt. nr 921782

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (13)

–)-921864
–)-921822
–)-906990
–)Ant kuggar 41 x 9
–)Ant kuggar 41 x 10
–)SKF:K-LM501349
–)SKF:K-LM501311
–)SKF:K-HM88649
–)SKF:K-HM88610
–)SKF:K-M86647
–)SKF:K-M86610
2)Alt 1. Kloformad. Alt 1. Yoke. Alt 1. en crochet.
3)Alt 2. Rund. Alt 2. Flange. Alt 2. rond. Ausführung 2, Rund. Alt 2. Redondo.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

TID UTF: tidlig utførelse
SEN UTF: sen utførelse

Slik leser du numrene

669706 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
