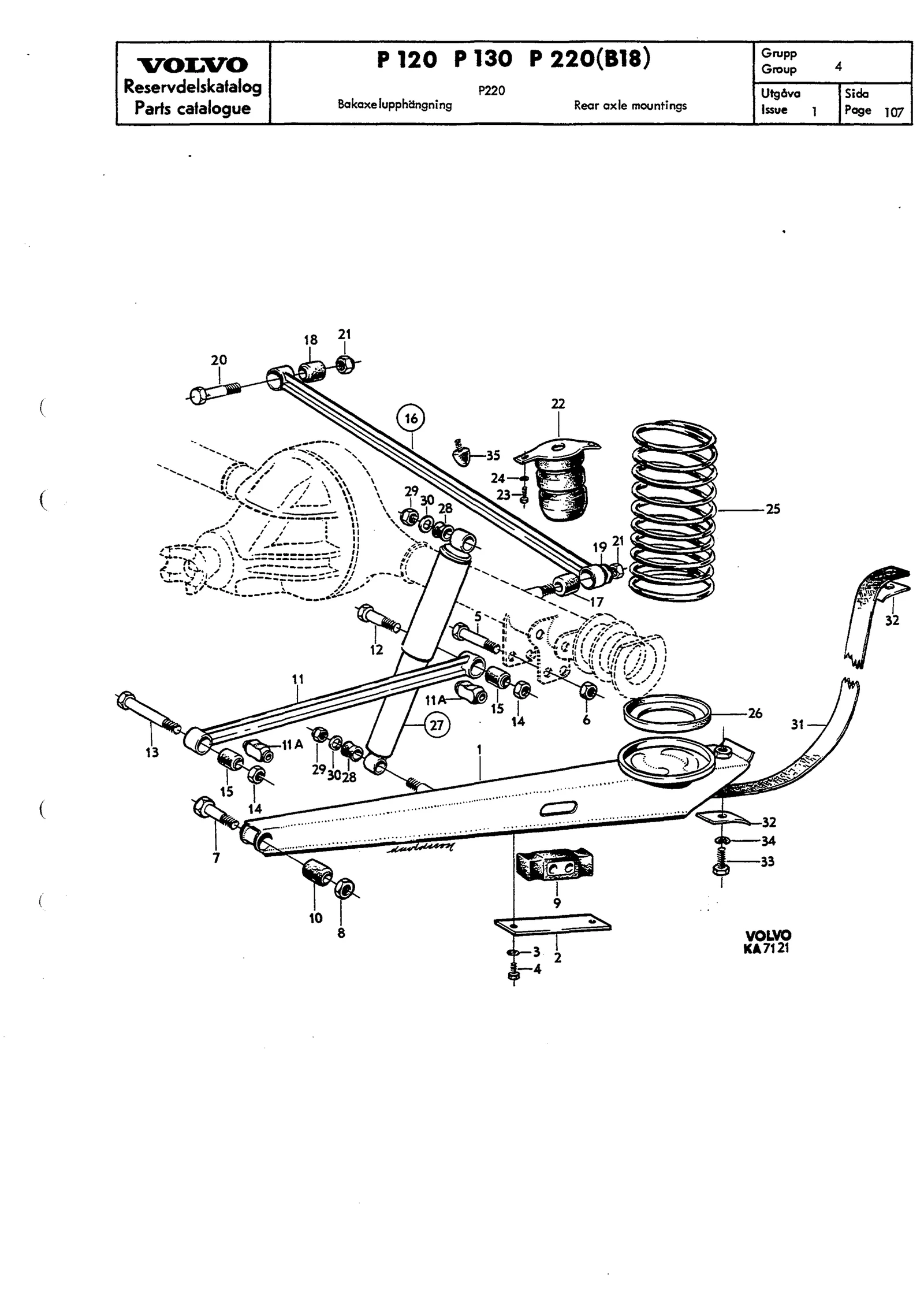

Bakakseloppheng til Volvo Amazon B18

Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Bakakseloppheng · 4 · side 106

Klikk på et tall for å se artiklene

36 posisjoner · 28 i sortiment

36 deler · 28 i sortiment

3 699,00 krinkl. mva

Antall per bil: 1

3 699,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

Antall per bil: 4

8,00 krinkl. mva

Antall per bil: 4

47,00 krinkl. mva

Inngår i sett

Antall per bil: 4

16,00 krinkl. mva

Inngår i sett

Antall per bil: 4

21,00 krinkl. mva

Inngår i sett

Antall per bil: 2

8,00 krinkl. mva

Inngår i sett

Antall per bil: 2

469,00 krinkl. mva

Inngår i sett

Antall per bil: 2

109,00 krinkl. mva

Inngår i sett

Antall per bil: 2

Chassisnummer:

Amazon P220 stasjonsvogn: –63038

Antall per bil: 2

Chassisnummer:

Amazon P220 stasjonsvogn: 63039–

109,00 krinkl. mva

Inngår i sett

Inngår i: Bärstag

Antall per bil: 4

Chassisnummer:

Amazon P220 stasjonsvogn: 63039–

21,00 krinkl. mva

Inngår i sett

Antall per bil: 2

8,00 krinkl. mva

Inngår i sett

Antall per bil: 4

109,00 krinkl. mva

Inngår i sett

Antall per bil: 4

Chassisnummer:

Amazon P220 stasjonsvogn: –63038

1 399,00 krinkl. mva

Antall per bil: 1

229,00 krinkl. mva

Inngår i sett

Inngår i: Tvärstag

Antall per bil: 1

109,00 krinkl. mva

Inngår i sett

Inngår i: Tvärstag

Antall per bil: 1

21,00 krinkl. mva

Inngår i sett

Antall per bil: 1

8,00 krinkl. mva

Inngår i sett

Antall per bil: 2

889,00 krinkl. mva

Antall per bil: 2

Antall per bil: 4

4,00 krinkl. mva

Antall per bil: 4

669,00 krinkl. mva

Antall per bil: 2

669,00 krinkl. mva

Antall per bil: 2

499,00 krinkl. mva

Antall per bil: 2

51,00 krinkl. mva

Inngår i: Stötdämpare

Antall per bil: 4

8,00 krinkl. mva

Inngår i sett

Antall per bil: 4

68,00 krinkl. mva

Antall per bil: 2

100,00 krinkl. mva

Antall per bil: 4

5,00 krinkl. mva

Inngår i sett

Antall per bil: 4

4,00 krinkl. mva

Antall per bil: 4

82,00 krinkl. mva

Antall per bil: 1

7 deler
Monteringssats Bakvagn Volvo Amazon Kombi 1962-69
Volvo OE-nr6004061 649,00 kr
- 955922 Fjäderbricka M10 10,2x17,2x2,2 mm till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
- 120802 Bricka 12,5x35x3 till Volvo Amazon, Amazon Kombi × 1
- 955587 Skruv UNC 9/16-12x4" (102 mm) till Volvo Amazon, Amazon Kombi × 1
- 940115 Skruv UNC 3/8-16x1" (25 mm) till Volvo Amazon, Amazon Kombi × 1
- 950367 Låsmutter UNC 9/16-12 h=5/8" (16 mm) universal × 1
- 950366 Låsmutter UNC 1/2-13 h=7/16" (11,4 mm) till Volvo 140, 164 × 1
- 955568 Skruv UNC 1/2-13x3" (76 mm) till Volvo Amazon × 1
8 deler
Monteringssats bakvagn till Volvo Amazon, 1800 1961-66
Volvo OE-nr600402Ikke i sortimentet
- 950364 Låsmutter UNC 3/8-16 h=11 universal,5 mm × 1
- 955565 Skruv UNC 1/2-13x2 1/4" (57 mm) till Volvo 1800 × 1
- 955922 Fjäderbricka M10 10,2x17,2x2,2 mm till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
- 120802 Bricka 12,5x35x3 till Volvo Amazon, Amazon Kombi × 1
- 940115 Skruv UNC 3/8-16x1" (25 mm) till Volvo Amazon, Amazon Kombi × 1
- 672226 Bussning Bakvagn till Volvo 140, 164, gummi/metall × 1
- 950366 Låsmutter UNC 1/2-13 h=7/16" (11,4 mm) till Volvo 140, 164 × 1
- 955568 Skruv UNC 1/2-13x3" (76 mm) till Volvo Amazon × 1
3 deler
Bussningsats
Volvo OE-nr6004061 649,00 kr
- 660112 Gummikudde bärarm till Volvo Amazon, Amazon Kombi × 1
- 666416 Bussning tvärstag bakre till Volvo Amazon Kombi × 1
- 672226 Bussning Bakvagn till Volvo 140, 164, gummi/metall × 1
1 del
Skrue UNC 9/16-12x4 1/2" med mutter for Volvo Amazon, Amazon Kombi
Volvo OE-nr94185843,00 kr
- 950367 Låsmutter UNC 9/16-12 h=5/8" (16 mm) universal × 1
4 deler
Bakre foringssett for Volvo Amazon Kombi, 1968-69
Volvo OE-nr6004071 759,00 kr
- 660112 Gummikudde Bärarm 220 × 2 Styck
- 666416 Bussning Tvärstag 220 bakre × 1 Styck
- 672226 Bussning Bakvagn gummi/metall × 4 Styck
- 678790 Bussning Bärstag Amazon/1800/140 gummi × 4 Styck
Monteringssett Hekkhenger for Volvo Amazon 1966-70, 1800 1966-73
Artikkelnummer600403389,00 kr
- 672226 Bussning × 2
- 675771 Bussning momentstag bak till Volvo Amazon, 1800 1967-1968 × 2
- 678790 Bussning bärstag fram gummi till Volvo Amazon, 1800, 140 × 4
- 87033 Bussning länkarm fram till Volvo PV, Duett, Amazon, 1800 × 2
Bussningsats Amazon/1800 1968 bak polyuretan
Volvo OE-nr600403389,00 kr
- 672226 Bussning Polyuretan 32 mm med hylsa × 2 Styck
- 675771 Bussning Momentstag Amazon/P1800 67-68 Polyuretan × 2 Styck
- 678790 Bussning Bärstag Amazon/1800/140 Polyuretan × 4 Styck
- 87033PU Bussning Länkarm PV/Duett/Amazon/1800 Polyuretan × 4 Styck
4 deler
Bussningsats Amazon/1800 68-73 bak
Volvo OE-nr600405869,00 kr
- 672226 Bussning Bakvagn gummi/metall × 2 Styck
- 678790 Bussning Bärstag Amazon/1800/140 gummi × 4 Styck
- 678887 Bussning Momentstag Förstärkt × 2 Styck
- 87033 Bussning Länkarm PV/Duett/Amazon/P1800 Gummi × 2 Styck
4 deler
Bussningsats Amazon/1800 68-73 bak Polyuretan
Volvo OE-nr600405869,00 kr
- 672226 Bussning Polyuretan 32 mm med hylsa × 2 Styck
- 676914 Bussning Momentstag B18/B20 polyuretan × 2 Styck
- 678790 Bussning Bärstag Amazon/1800/140 Polyuretan × 4 Styck
- 87033PU Bussning Länkarm PV/Duett/Amazon/1800 Polyuretan × 4 Styck

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Stotdampare fjadrar volvo amazon kombi 220 · Volvo amazon kombi bakaxelupphangning 220

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 4 · Katalogside 106

Hva tallene betyr

1)Amazon P220 stasjonsvogn, passer til og med chassisnummer 63038
2)Amazon P220 stasjonsvogn, passer fra chassisnummer 63039
–)Lengde: 19 mm
–)Lengde: 127 mm
3)Lengde: 247 mm
4)Lengde: 265 mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (8)

–)-191948
–)l = 101,6 -921901
–)l = 76,2 -924310
1)-662797
–)-666395
–)-906992
–)-950406
–)-921841

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

L: liter

Slik leser du numrene

660644 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
