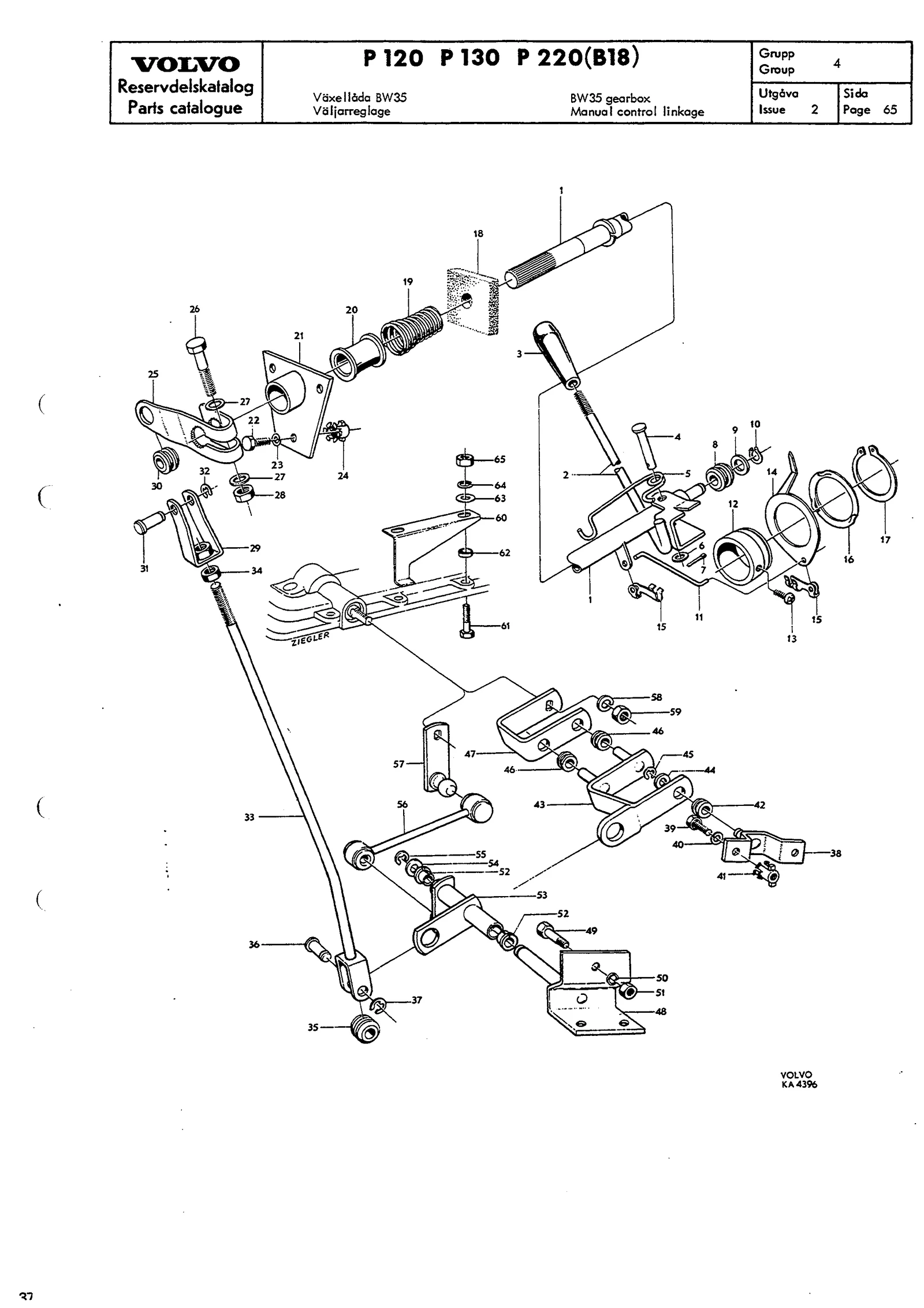

Girkasse BW 35, girvelger til Volvo Amazon B18

Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Girkasse BW 35, girvelger · 4 · side 62, 64

Klikk på et tall for å se artiklene

65 posisjoner · 37 i sortiment

65 deler · 37 i sortiment

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

Antall per bil: P120 høyrestyrt 1

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

Antall per bil: P120 høyrestyrt 1

Antall per bil: P120 venstrestyrt 1 · P120 høyrestyrt 1 · P130 venstrestyrt 1

Antall per bil: P130 venstrestyrt 1 · P220 venstrestyrt 1

Chassisnummer:

Amazon P130 2-dørs: 279900–

Amazon P220 stasjonsvogn: 61800–

Antall per bil: 1

419,00 krinkl. mva

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

Antall per bil: P120 høyrestyrt 1

1,00 krinkl. mva

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 1

46,00 krinkl. mva

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 1

16,00 krinkl. mva

Antall per bil: 1

6,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

17,00 krinkl. mva

Antall per bil: 1

62,00 krinkl. mva

Antall per bil: 1

21 Bearing anchorage

Merknad: Se gruppe 8A (Framstolar, baksäte, P120 Klädselkombination 135-139) · Framsäte, baksäte, P120 Bench type front seat, rear seat, P120 · Underrede för framstolar, mellan utf. · +33 flere

3,00 krinkl. mva

Antall per bil: 3

Chassisnummer:

Amazon P120 4-dørs: –167595

Amazon P130 2-dørs: –87981

2,00 krinkl. mva

Antall per bil: 3

Chassisnummer:

Amazon P120 4-dørs: –167595

Amazon P130 2-dørs: –87981

Antall per bil: 3

Chassisnummer:

Amazon P120 4-dørs: –167595

Amazon P130 2-dørs: –87981

Antall per bil: 1

12,00 krinkl. mva

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 2

6,30 krinkl. mva

Antall per bil: 1

46,00 krinkl. mva

Antall per bil: 1

75,00 krinkl. mva

Antall per bil: 1

39,00 krinkl. mva

Antall per bil: 1

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

Chassisnummer:

Amazon P120 4-dørs: –167595

Amazon P130 2-dørs: –87981 · 279900–

inngår i reparasjonssett

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

Antall per bil: P120 høyrestyrt 1

Antall per bil: 1

46,00 krinkl. mva

Antall per bil: P130 venstrestyrt 1 · P220 venstrestyrt 1

75,00 krinkl. mva

Antall per bil: P130 venstrestyrt 1 · P220 venstrestyrt 1

39,00 krinkl. mva

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

Chassisnummer:

Amazon P130 2-dørs: 279900–

3,00 krinkl. mva

Antall per bil: P120 venstrestyrt 2 · P130 venstrestyrt 2 · P220 venstrestyrt 2

Chassisnummer:

Amazon P120 4-dørs: –167595

Amazon P130 2-dørs: –87981

2,00 krinkl. mva

Antall per bil: P120 venstrestyrt 2 · P130 venstrestyrt 2 · P220 venstrestyrt 2

30,00 krinkl. mva

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

1,00 krinkl. mva

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

Chassisnummer:

Amazon P120 4-dørs: –167595

Amazon P130 2-dørs: –87981

5,00 krinkl. mva

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

30,00 krinkl. mva

Antall per bil: P120 venstrestyrt 2 · P130 venstrestyrt 2 · P220 venstrestyrt 1

47 Brace

Merknad: -670412

inngår i reparasjonssett

Antall per bil: 1

4,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 3

2,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 3

inngår i reparasjonssett

Antall per bil: 3

179,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: P120 venstrestyrt 2 · P120 høyrestyrt 2 · P130 venstrestyrt 2 · P220 venstrestyrt 3

10,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 1

2,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 1

39,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 1

inngår i reparasjonssett

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

Antall per bil: P120 høyrestyrt 1

inngår i reparasjonssett

Antall per bil: 1

Chassisnummer:

Amazon P130 2-dørs: 279900–

1,00 krinkl. mva

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 1

Antall per bil: P120 venstrestyrt 1 · P130 venstrestyrt 1 · P220 venstrestyrt 1

Antall per bil: P120 høyrestyrt 1

Antall per bil: P120 venstrestyrt 2 · P130 venstrestyrt 2 · P220 venstrestyrt 2

Antall per bil: P120 høyrestyrt 2

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

3,00 krinkl. mva

Antall per bil: 2

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Vaxelspak reglage volvo amazon bw35

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 4 · Katalogside 62, 64

Hva tallene betyr

4)Amazon P130 2-dørs, passer fra chassisnummer 279900 · Amazon P220 stasjonsvogn, passer fra chassisnummer 61800
1)Amazon P120 4-dørs, passer til og med chassisnummer 167595 · Amazon P130 2-dørs, passer til og med chassisnummer 87981
–)Se gruppe 8A

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (4)

1)P120 ch-167595, P130 ch-87981.; 3) Ers av: 1 st 276549-3.
2)P120 ch 167596-, P130 ch 87982.
3)Ers av: 1 st 276549-3.
2)-670412

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

S: inngår i reparasjonssett

Slik leser du numrene

669892 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
