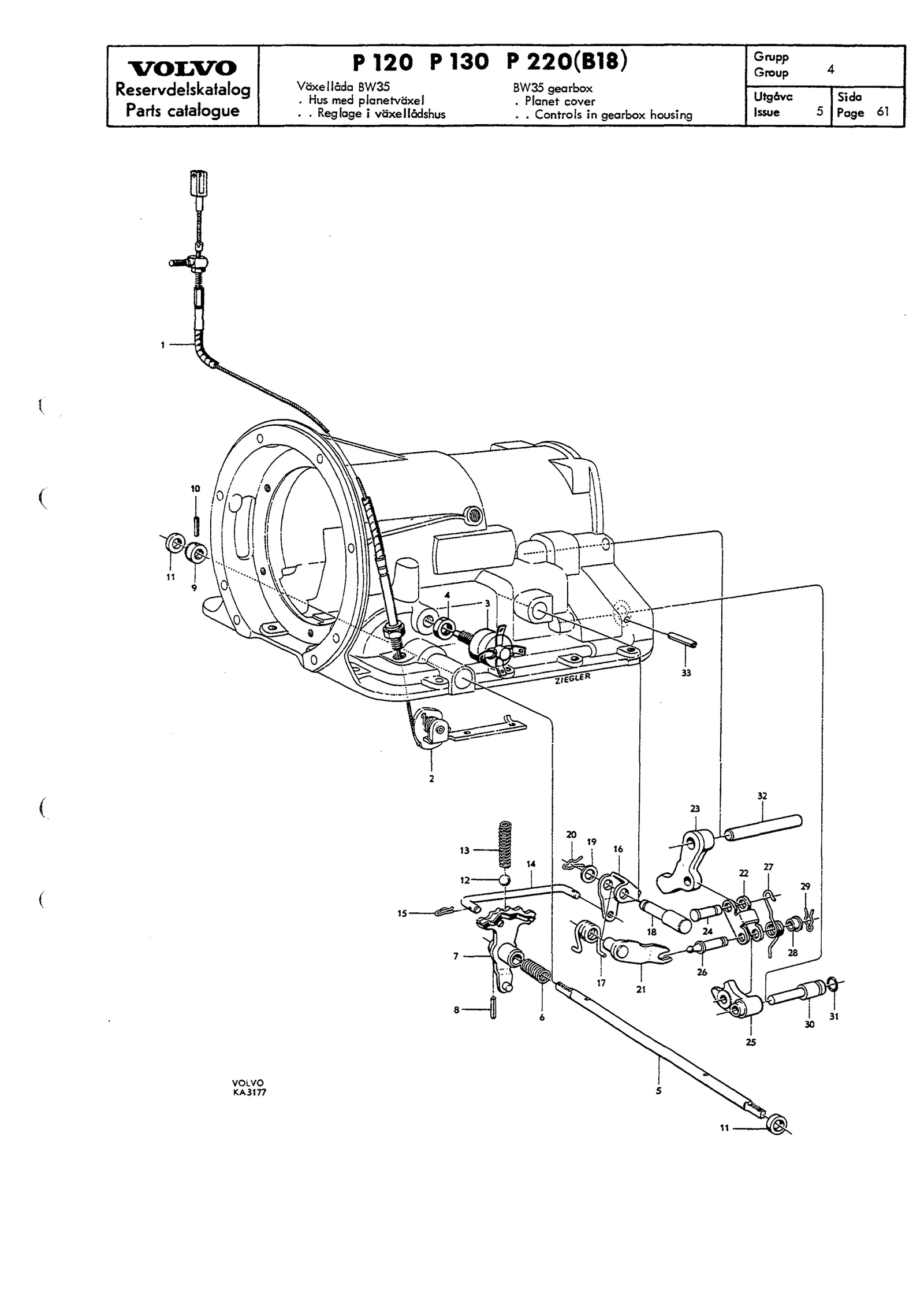

Girkasse BW35. Hus med planetgir. Betjening i girkassehus til Volvo Amazon B18

Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Girkasse BW35. Hus med planetgir. Betjening i girkassehus · 4 · side 60

Klikk på et tall for å se artiklene

33 posisjoner · 7 i sortiment

33 deler · 7 i sortiment

469,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 1

2 Cam— inngår i reparasjonssett

Merknad: Se Kontrollsystem. See valve bodies

997,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 1

4 Starter relay, starter lock contact

Merknad: Se gruppe 3 (Fördelare, tändspole, tändstift, tändledningar, startmotor, batteri) · Vindrutetorkarmotor · Vindrutetorkarmotor · +23 flere

Antall per bil: 1

inngår i reparasjonssett

Antall per bil: 1

inngår i reparasjonssett

Antall per bil: 1

inngår i reparasjonssett

Antall per bil: 1

inngår i reparasjonssett

Antall per bil: 1

11 Seal ring

Merknad: Se Hus med planetväxel

24,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

Antall per bil: 1

93,00 krinkl. mva

Antall per bil: 1

18 Pivot fjær

Merknad: Se Hus med planetväxel

Antall per bil: 1

41,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

Amazon P220 stasjonsvogn: 61800–

Antall per bil: 1

75,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

Amazon P220 stasjonsvogn: 61800–

75,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

Amazon P220 stasjonsvogn: 61800–

Antall per bil: 1

Chassisnummer:

Amazon P220 stasjonsvogn: 61800–

Antall per bil: 1

inngår i reparasjonssett

Antall per bil: 1

14,00 krinkl. mva

Antall per bil: 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 4 · Katalogside 60

Hva tallene betyr

–)Se gruppe 3

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (9)

1)Se Kontrollsystem. See valve bodies.
2)Ers av: 1 st 273111-5.
–)BW35-EN
–)BW35, EN -
–)BW35, EN - EN
3)Se Hus med planetväxel.
4)BW 35 - EN 10477.
6)Ers av: 1 st 235792-9, 1 st 235793-7.
5)BW 35 EN 10478-.

Slik leser du numrene

672393 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
